第4章液晶彩电开关电源增加或更改的内容

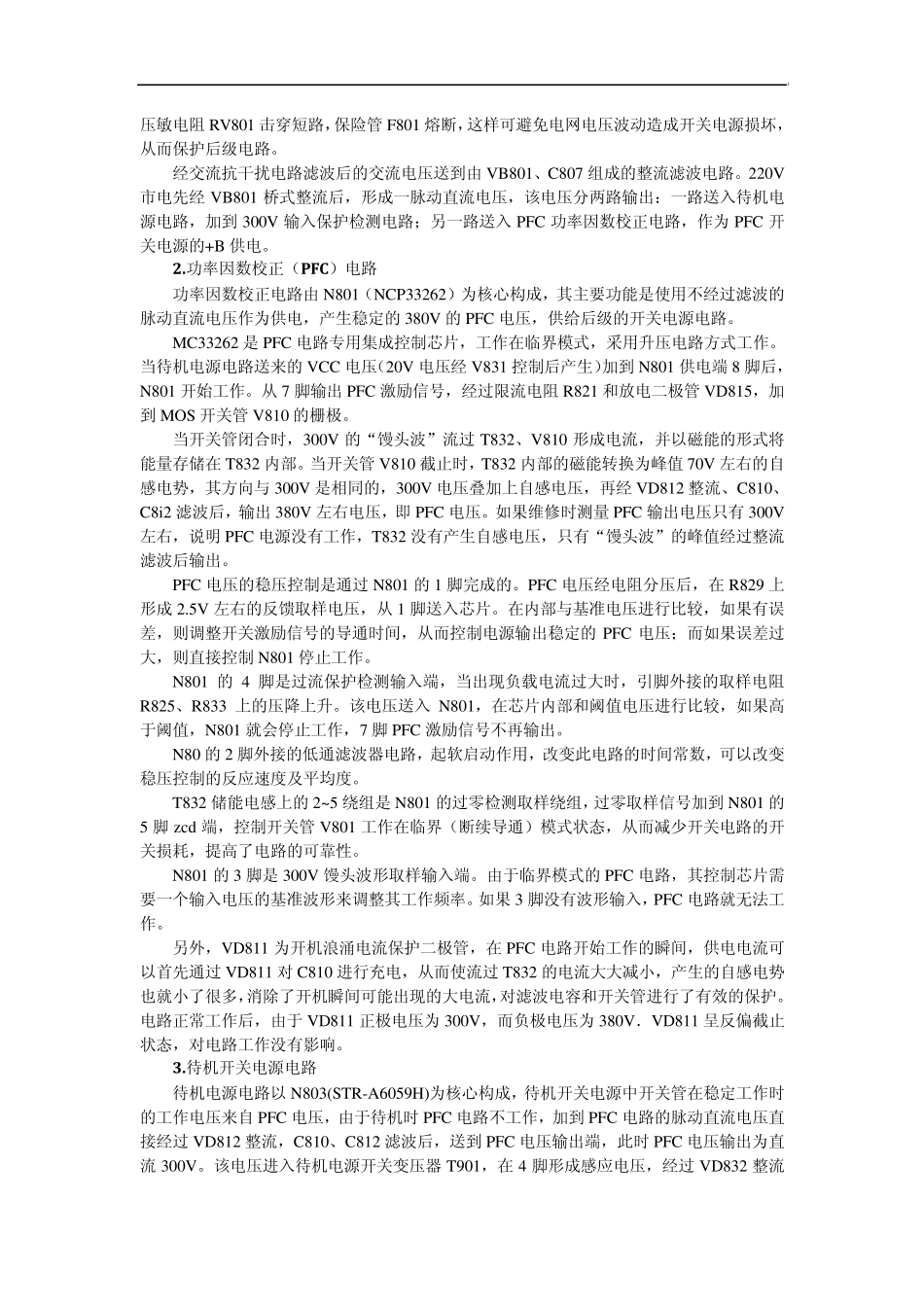

第4 章增加的内容 4.2.11 由NCP33262+STR-A6059H+NCP1396 构成的开关电源 由NCP33262+STR-A66059H+NCP1396 构成的开关电源方案中，NCP33262 为功率因数校正电路，STR-A6059H 和NCP1396 为电源控制芯片。下面以采用NCP33262+STR-A6059H +NCP1396 组合芯片的海信LED 液晶彩电LED32T28KV 为例进行介绍（注：海信LED 彩电LED42K16P 电源与此一致，只是元件编号有所不同），有关电路如图4-49 所示。 图4-49 由NCP33262+STR-A6059H +NCP1396 构成的开关电源 电路中，由电源控制芯片STR-A6059H 为核心构成5V 待机电源（也称开关电源1），由电源控制芯片NCP1217 为核心构成主开关电源，主要输出12V、84V 等（也称开关电源2）。开关电路框图如图4－50 所示。 图4－50 开关电源电路框图 1 ．整流滤波电路 220V 左右的交流电压先经延迟保险管 F801，然后进入由C801、L803、R801、R802、R803、C802、L804 等组成交流抗干扰电路，滤除市电中的高频干扰信号，同时保证开关电源产生的高频信号不窜入电网。电路中，RV801 为压敏电阻，即在电源电压高于 250V 时， 压敏电阻 RV801 击穿短路，保险管 F801 熔断，这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。 经交流抗干扰电路滤波后的交流电压送到由 VB801、C807 组成的整流滤波电路。220V市电先经 VB801 桥式整流后，形成一脉动直流电压，该电压分两路输出：一路送入待机电源电路，加到 300V 输入保护检测电路；另一路送入 PFC 功率因数校正电路，作为 PFC 开关电源的+B 供电。 2.功率因数校正（PFC）电路 功率因数校正电路由 N801（NCP33262）为核心构成，其主要功能是使用不经过滤波的脉动直流电压作为供电，产生稳定的 380V 的 PFC 电压，供给后级的开关电源电路。 MC33262 是 PFC 电路专用集成控制芯片，工作在临界模式，采用升压电路方式工作。当待机电源电路送来的 VCC 电压（20V 电压经 V831 控制后产生）加到 N801 供电端 8 脚后，N801 开始工作。从 7 脚输出 PFC 激励信号，经过限流电阻 R821 和放电二极管 VD815，加到 MOS 开关管 V810 的栅极。 当开关管闭合时，300V 的“馒头波”流过 T832、V810 形成电流，并以磁能的形式将能量存储在 T832 内部。当开关管 V810 截止时，T832 内部的磁能转换为峰值 70V 左右的自感电势，其方向与 300V 是相同的，300V 电压叠加上自感电压，再经...
