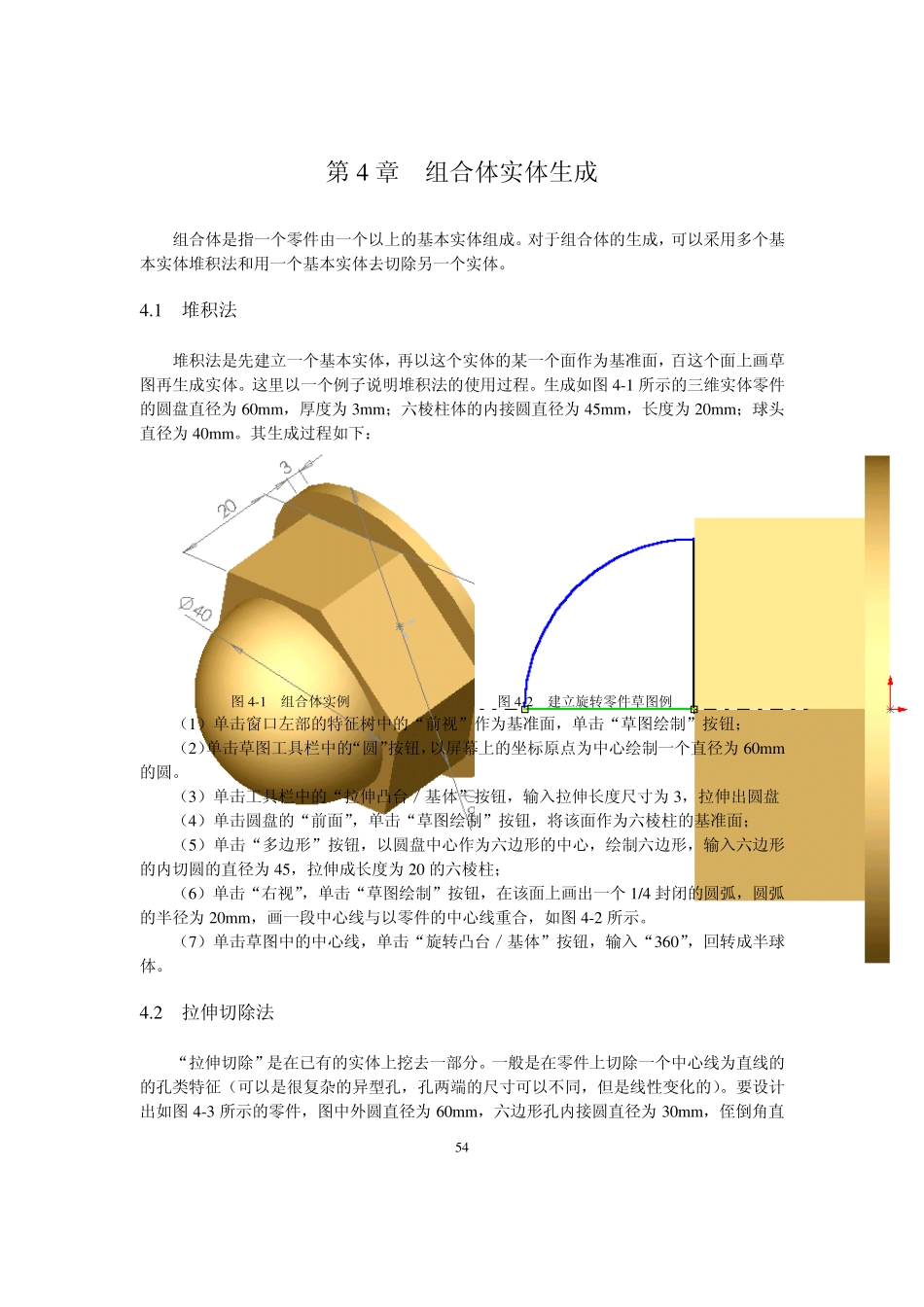

54 第4 章 组合体实体生成 组合体是指一个零件由一个以上的基本实体组成。对于组合体的生成，可以采用多个基本实体堆积法和用一个基本实体去切除另一个实体。 4.1 堆积法 堆积法是先建立一个基本实体，再以这个实体的某一个面作为基准面，百这个面上画草图再生成实体。这里以一个例子说明堆积法的使用过程。生成如图4-1 所示的三维实体零件的圆盘直径为60m m ，厚度为3m m ；六棱柱体的内接圆直径为45m m ，长度为20m m ；球头直径为40m m 。其生成过程如下： 图4-1 组合体实例 图4-2 建立旋转零件草图例 （1）单击窗口左部的特征树中的“前视”作为基准面，单击“草图绘制”按钮； （2）单击草图工具栏中的“圆”按钮，以屏幕上的坐标原点为中心绘制一个直径为60m m的圆。 （3）单击工具栏中的“拉伸凸台／基体”按钮，输入拉伸长度尺寸为3，拉伸出圆盘 （4）单击圆盘的“前面”，单击“草图绘制”按钮，将该面作为六棱柱的基准面； （5）单击“多边形”按钮，以圆盘中心作为六边形的中心，绘制六边形，输入六边形的内切圆的直径为45，拉伸成长度为20 的六棱柱； （6）单击“右视”，单击“草图绘制”按钮，在该面上画出一个1/4 封闭的圆弧，圆弧的半径为20m m ，画一段中心线与以零件的中心线重合，如图4-2 所示。 （7）单击草图中的中心线，单击“旋转凸台／基体”按钮，输入“360”，回转成半球体。 4.2 拉伸切除法 “拉伸切除”是在已有的实体上挖去一部分。一般是在零件上切除一个中心线为直线的的孔类特征（可以是很复杂的异型孔，孔两端的尺寸可以不同，但是线性变化的）。要设计出如图4-3 所示的零件，图中外圆直径为60m m ，六边形孔内接圆直径为30m m ，侄倒角直 55 径37m m ，倒角角度为45 度。绘制过程如下： 图4-3 切除拉伸形成的零件 图4-4 拉伸切除对话框 （1）单击工具栏中的“新建”按钮，或单击“文件”下拉菜单中的“新建”选项，弹出新建文件对话框。 （2）单击新建文件对话框中的“零件”图标，单击“确定”按钮，弹出零件文件窗口。 （3）单击左窗格中的“前视”，单击“草图绘制”按钮，单击绘图工具中的“圆”按钮。 （4）将鼠标指针移至坐标原点，保持按下鼠标左键，拖动鼠标到画出一个圆时释放鼠标左键，在左窗格的直径框中输入直径为60。 （5）单击“多边形”按钮，将鼠标指针移至坐标原点，保持按下鼠标左键，拖动鼠标到画出一个六边形时释放鼠标左键，在...
