第61次课滚动轴承的寿命计算

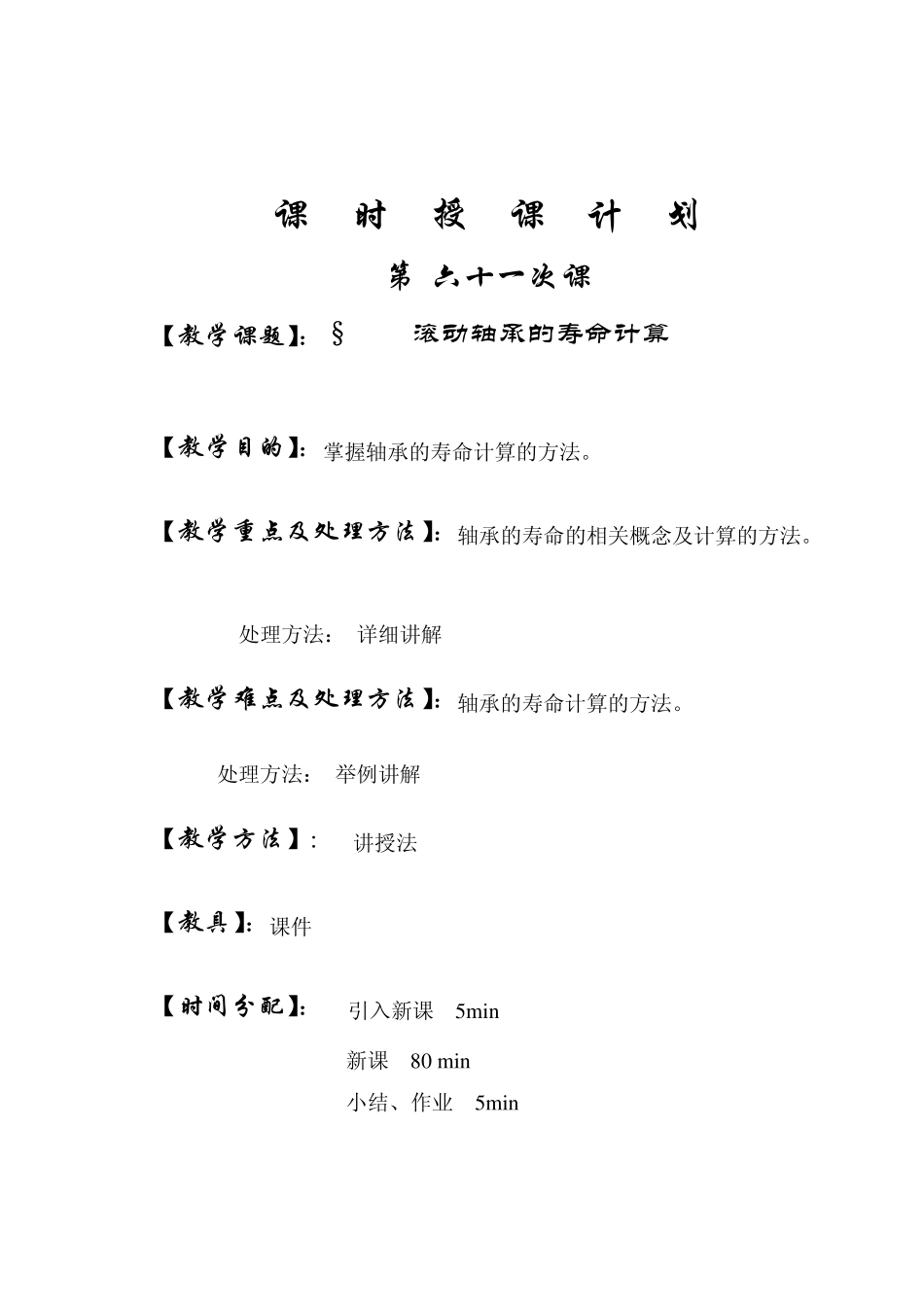

第61次课滚动轴承的寿命计算_第1页
1/9

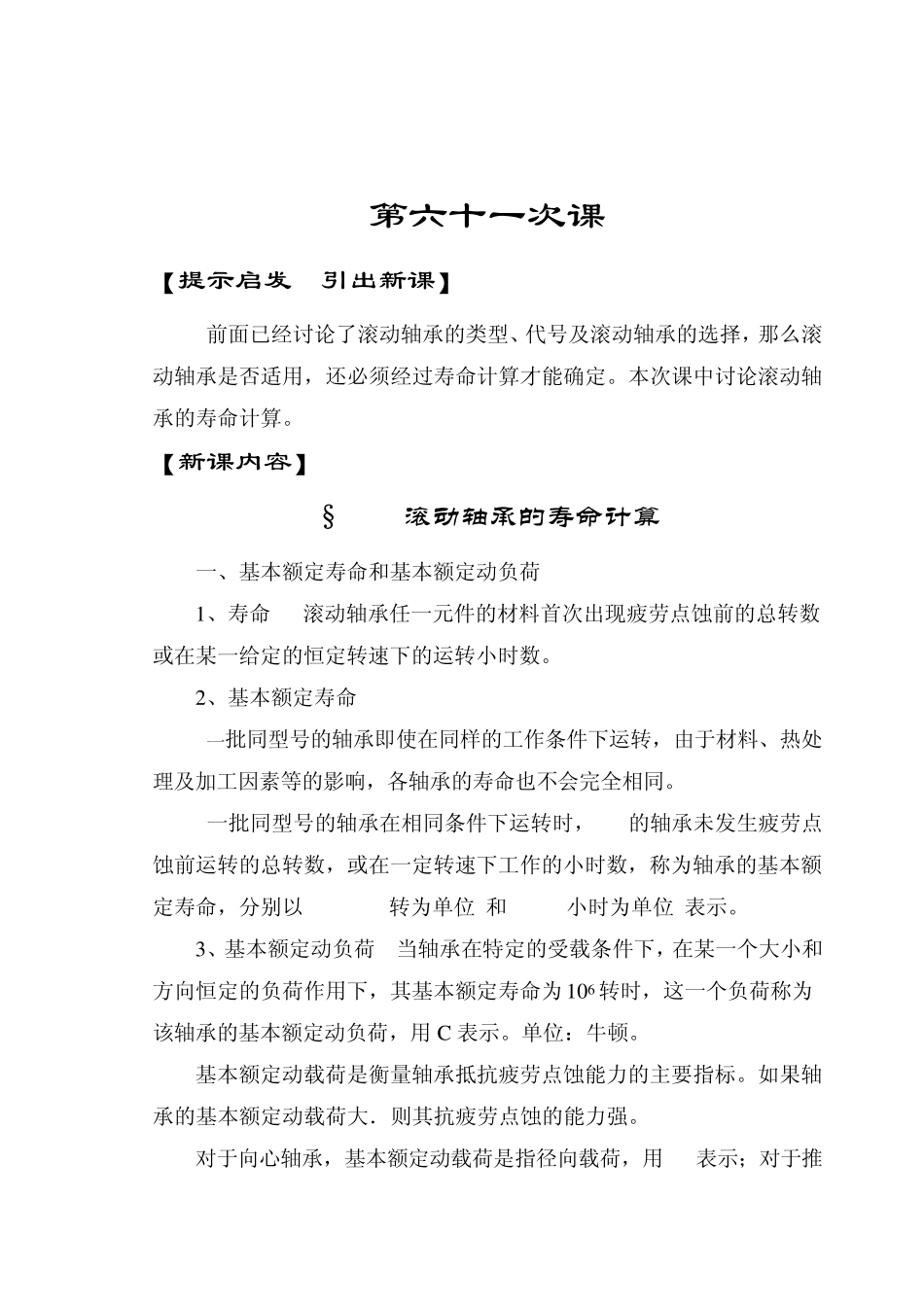

第61次课滚动轴承的寿命计算_第2页
2/9

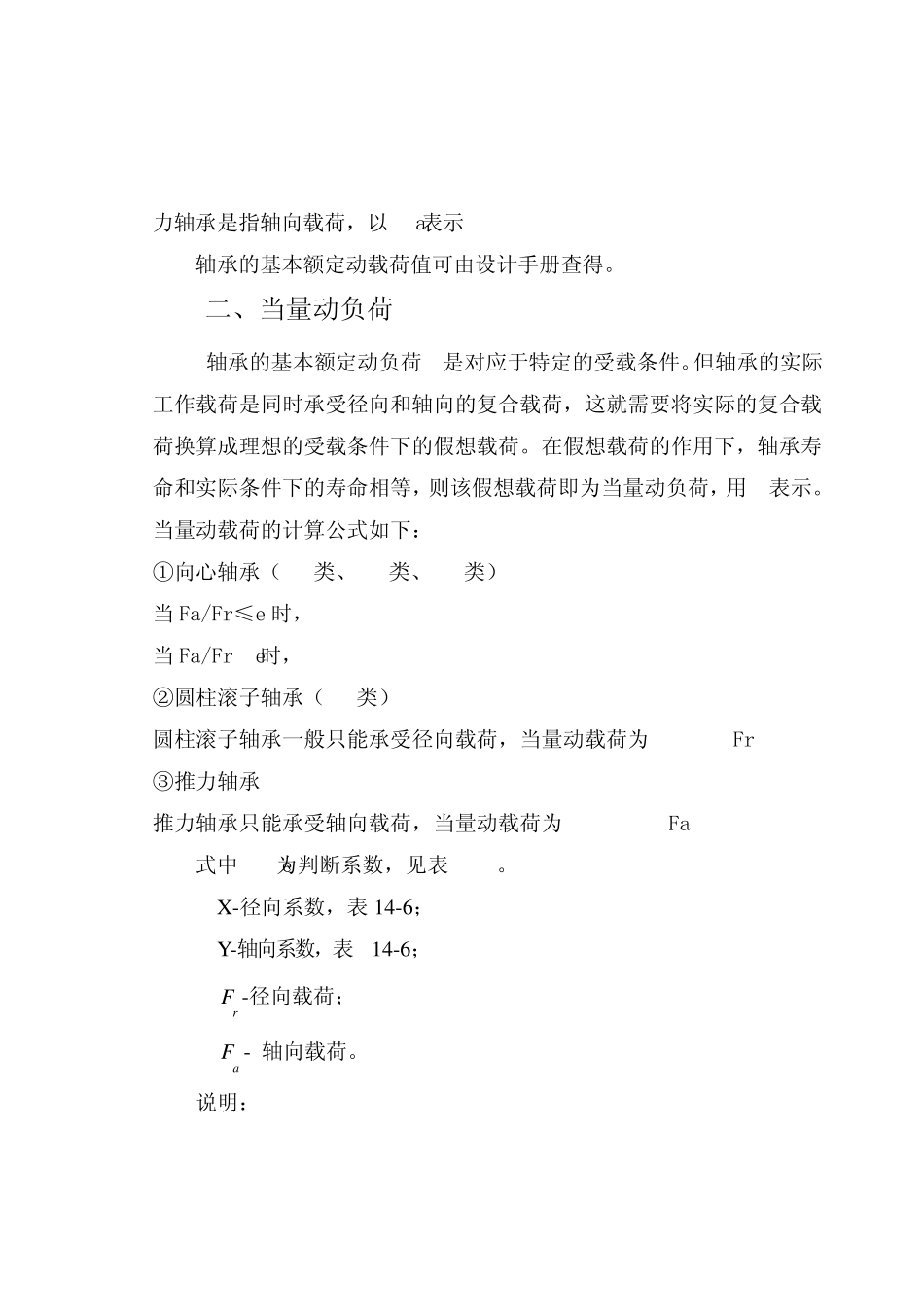

第61次课滚动轴承的寿命计算_第3页
3/9
课 时 授 课 计 划 第 六十一次课 【教学课题】:§14-8 滚动轴承的寿命计算 【教学目的】:掌握轴承的寿命计算的方法。 【教学重点及处理方法】:轴承的寿命的相关概念及计算的方法。 处理方法: 详细讲解 【教学难点及处理方法】:轴承的寿命计算的方法。 处理方法: 举例讲解 【教学方法】: 讲授法 【教具】:课件 【时间分配】: 引入新课 5min 新课 80 min 小结、作业 5min 第六十一次课 【提示启发 引出新课】 前面已经讨论了滚动轴承的类型、代号及滚动轴承的选择,那么滚动轴承是否适用,还必须经过寿命计算才能确定。本次课中讨论滚动轴承的寿命计算。 【新课内容】 §14-8 滚动轴承的寿命计算 一、基本额定寿命和基本额定动负荷 1、寿命 滚动轴承任一元件的材料首次出现疲劳点蚀前的总转数或在某一给定的恒定转速下的运转小时数。 2、基本额定寿命 一批同型号的轴承即使在同样的工作条件下运转,由于材料、热处理及加工因素等的影响,各轴承的寿命也不会完全相同。 一批同型号的轴承在相同条件下运转时,90%的轴承未发生疲劳点蚀前运转的总转数,或在一定转速下工作的小时数,称为轴承的基本额定寿命,分别以 L10(106转为单位)和 L10h(小时为单位)表示。 3、基本额定动负荷 当轴承在特定的受载条件下,在某一个大小和方向恒定的负荷作用下,其基本额定寿命为 106 转时,这一个负荷称为该轴承的基本额定动负荷,用 C 表示。单位:牛顿。 基本额定动载荷是衡量轴承抵抗疲劳点蚀能力的主要指标。如果轴承的基本额定动载荷大.则其抗疲劳点蚀的能力强。 对于向心轴承,基本额定动载荷是指径向载荷,用 Cr表示;对于推力轴承是指轴向载荷,以Ca表示 轴承的基本额定动载荷值可由设计手册查得。 二、当量动负荷 轴承的基本额定动负荷C是对应于特定的受载条件。但轴承的实际工作载荷是同时承受径向和轴向的复合载荷,这就需要将实际的复合载荷换算成理想的受载条件下的假想载荷。在假想载荷的作用下,轴承寿命和实际条件下的寿命相等,则该假想载荷即为当量动负荷,用P表示。 当量动载荷的计算公式如下: ①向心轴承("6"类、"1"类、"2"类) 当Fa/Fr≤e 时, P=Fr 当Fa/Fr>e时, P=XFr+YFa ②圆柱滚子轴承("N"类) 圆柱滚子轴承一般只能承受径向载荷,当量动载荷为 P=Fr ③推力轴承 推力轴承只能承受轴向载荷,当量动载荷为 P=Fa 式中, e为判断系数,见表14-6。 X -径...
