第6章NVR技术

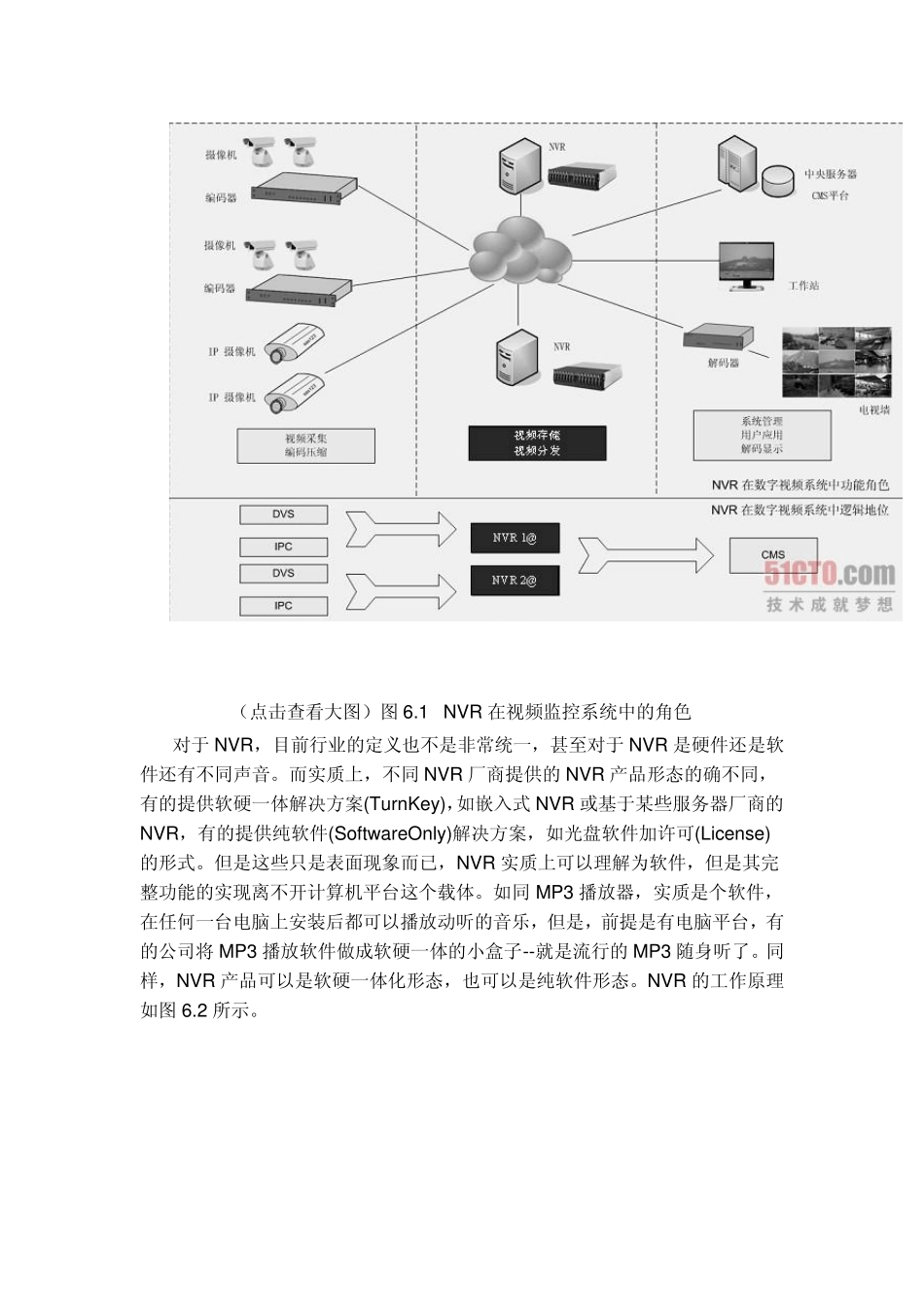

第6 章 网络录像机(NVR)技术 NVR，全称Netw ork Video Recorder，即网络视频录像机，是网络视频监控系统的存储转发部分，NVR 与视频编码器或网络摄像机协同工作，完成视频的录像、存储及转发功能。 6.1 NVR 产品介绍 6.1.1 NVR 的功能角色 NVR 的全称为 Netw ork Video Recorder，其核心特点主要体现在字母"N(Netw ork)"上，即网络化特性。在 NVR 系统中，前端监控点安装网络摄像机或视频编码器。模拟视频、音频以及其他辅助信号经视频编码器数字化处理后，以 IP 码流形式上传到 NVR，由 NVR 进行集中录像存储、管理和转发，NVR 不受物理位置制约，可以在网络任意位置部署。NVR 实质是个"中间件"，负责从网络上抓取视频音频流，然后进行存储或转发。因此 NVR 是完全基于网络的全IP视频监控解决方案，基于网络系统可以任意部署及后期扩展，是比其他视频监控系统架构(模拟系统、DVR 系统等)更有优势的解决方案。NVR 在网络视频监控系统中的功能角色及逻辑地位如图 6.1 所示。 （点击查看大图）图6.1 NVR 在视频监控系统中的角色 对于NVR，目前行业的定义也不是非常统一，甚至对于NVR 是硬件还是软件还有不同声音。而实质上，不同NVR 厂商提供的NVR 产品形态的确不同，有的提供软硬一体解决方案(TurnKey)，如嵌入式 NVR 或基于某些服务器厂商的NVR，有的提供纯软件(SoftwareOnly)解决方案，如光盘软件加许可(License)的形式。但是这些只是表面现象而已，NVR 实质上可以理解为软件，但是其完整功能的实现离不开计算机平台这个载体。如同MP3 播放器，实质是个软件，在任何一台电脑上安装后都可以播放动听的音乐，但是，前提是有电脑平台，有的公司将 MP3 播放软件做成软硬一体的小盒子--就是流行的MP3 随身听了。同样，NVR 产品可以是软硬一体化形态，也可以是纯软件形态。NVR 的工作原理如图6.2 所示。 图6.2 NVR 工作原理 从图6.2 中可以看出，NVR 对于视频流，其实质是起到了一个类似"泵"的作用，实现了视频流的"泵入与泵出"功能。 提示：对于NVR 产品，有部分公司的NVR 配置本地视频输入输出接口、键盘及鼠标等接口，用来实现本地化的视频操作应用。其意义在于对于一些小型项目，可以直接以显示器连接到NVR上而无需再单独配置电脑，其应用方式与DVR类似。NVR 通常是在大型、分布式的项目应用，通常安装在环境良好的机房机柜内，而视频工作站连接到网络上便可实现所有功能。 比方说...
