第6章中断系统与可编程8259A

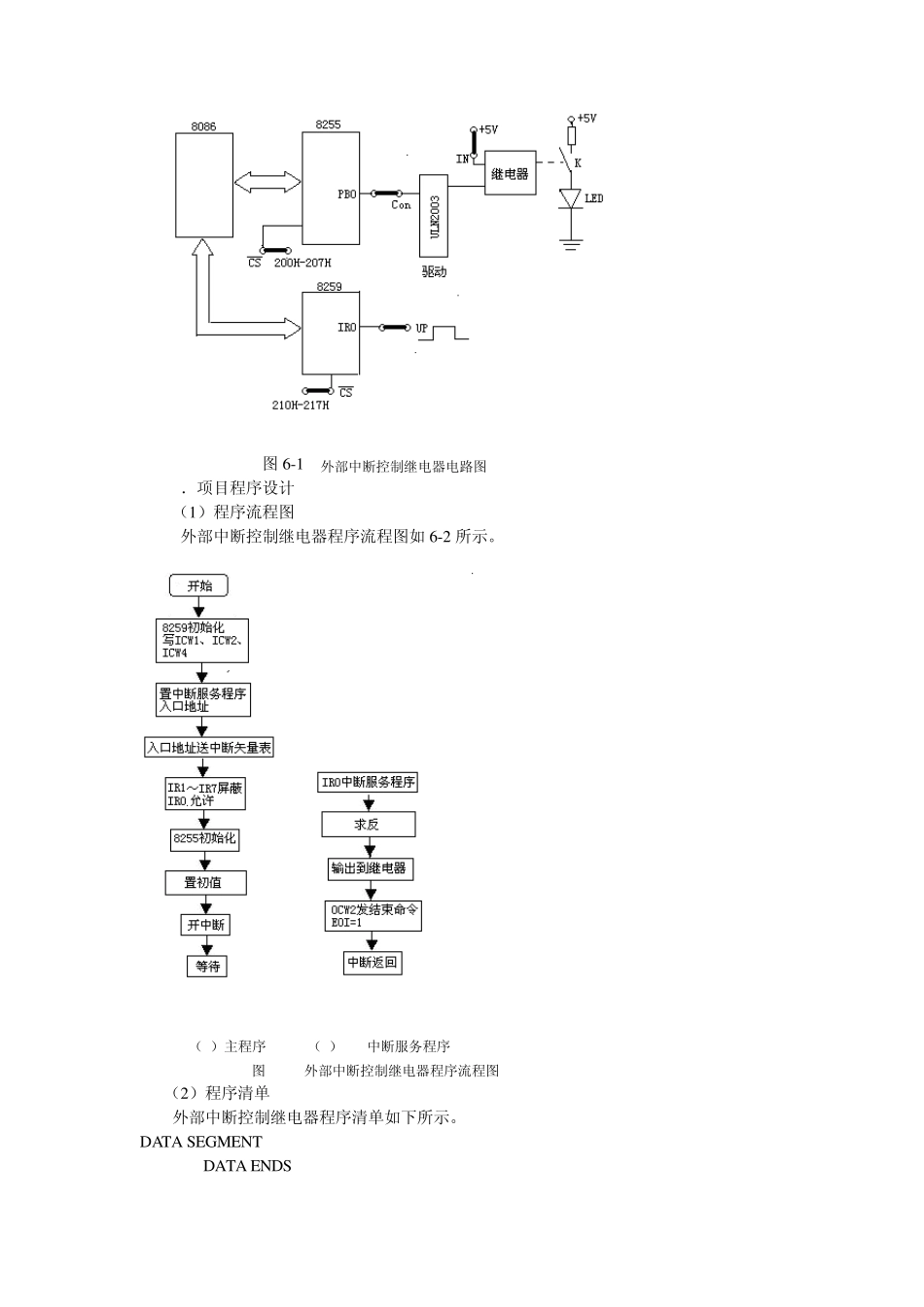

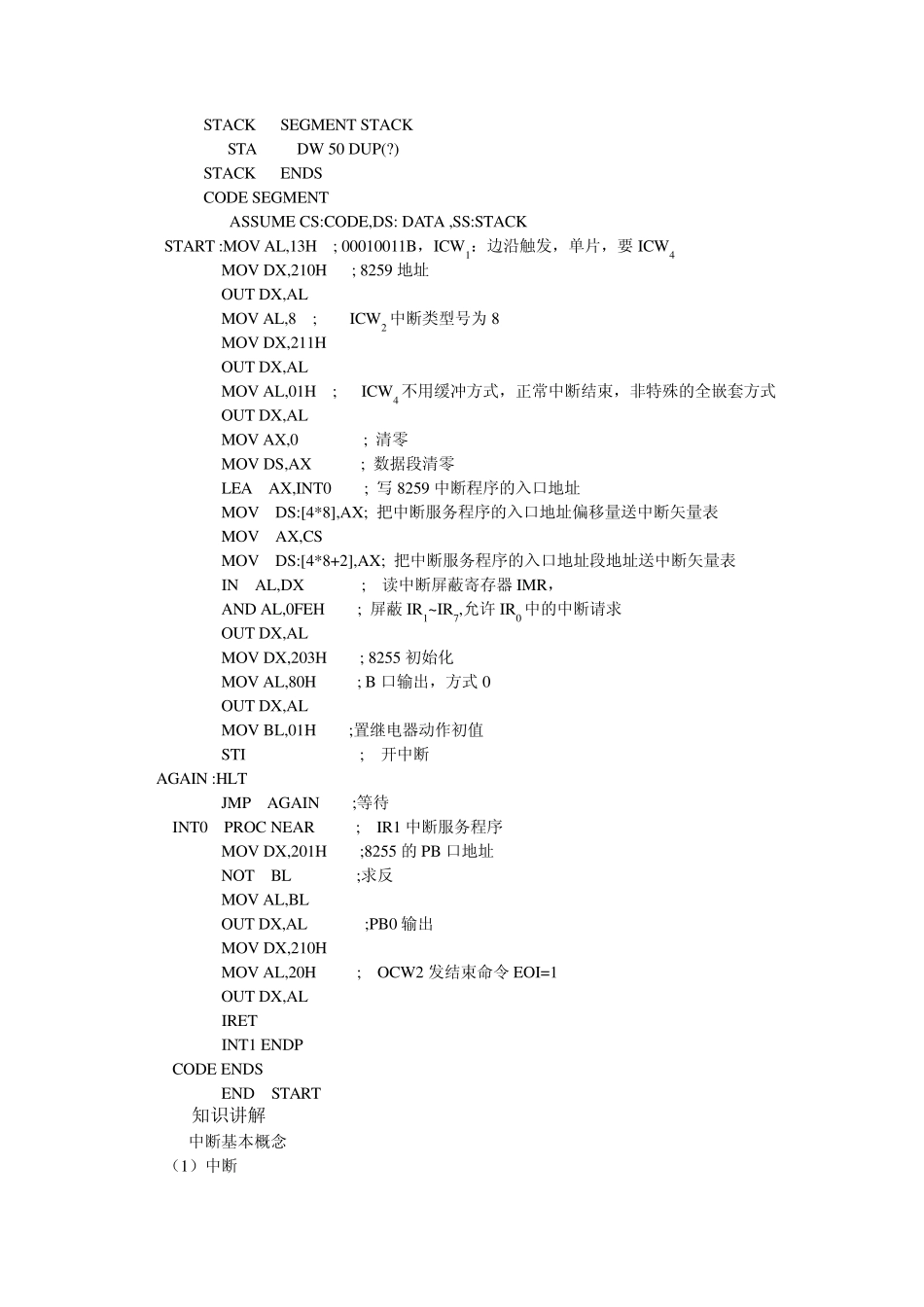

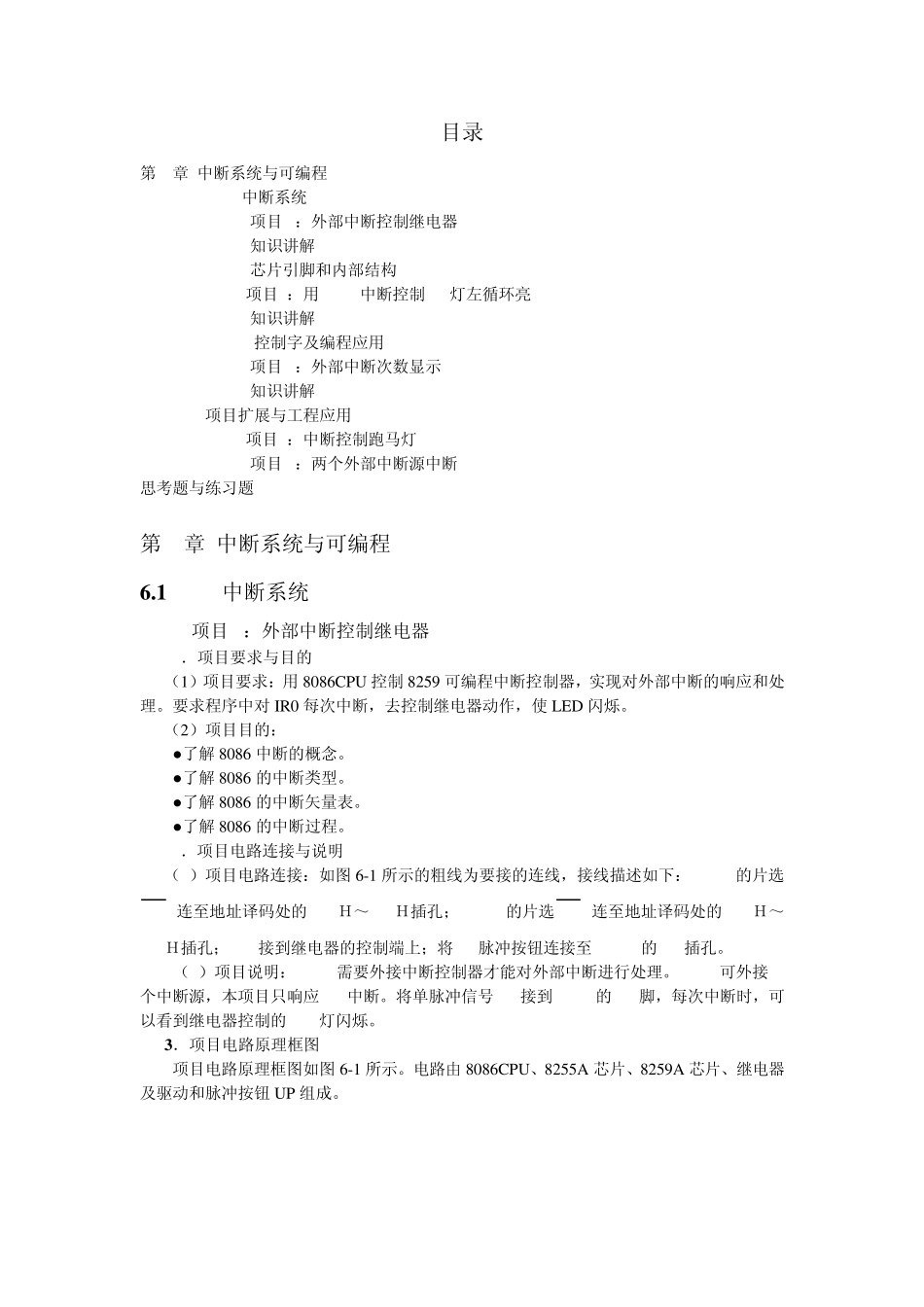

目录 第 6章 中断系统与可编程 8259A 6.1 8086中断系统 6.1.1项目 1：外部中断控制继电器 6.1.2知识讲解 6.2 8259A芯片引脚和内部结构 6.2.1项目2：用8259A中断控制LED灯左循环亮 6.2.2知识讲解 6.3 8259A控制字及编程应用 6.3.1项目 3：外部中断次数显示 6.3.2知识讲解 6.4 项目扩展与工程应用 6.4.1项目4：中断控制跑马灯 6.4.2项目 5：两个外部中断源中断 思考题与练习题 第 6章 中断系统与可编程 8259A 6 .1 8086中断系统 6.1.1项目 1：外部中断控制继电器 1．项目要求与目的 （1）项目要求：用 8086CPU 控制 8259 可编程中断控制器，实现对外部中断的响应和处理。要求程序中对 IR0 每次中断，去控制继电器动作，使 LED 闪烁。 （2）项目目的： ●了解 8086 中断的概念。 ●了解 8086 的中断类型。 ●了解 8086 的中断矢量表。 ●了解 8086 的中断过程。 2．项目电路连接与说明 （1）项目电路连接：如图 6-1 所示的粗线为要接的连线，接线描述如下：8259A的片选CS 连至地址译码处的 210Ｈ～217Ｈ插孔；8255A的片选 CS 连至地址译码处的 200Ｈ～207Ｈ插孔；PB0接到继电器的控制端上；将 UP脉冲按钮连接至 8259A的 IR0插孔。 （2）项目说明：8086需要外接中断控制器才能对外部中断进行处理。8259可外接 8个中断源，本项目只响应 IR0中断。将单脉冲信号UP接到 8259的 IR0脚，每次中断时，可以看到继电器控制的 LED灯闪烁。 3 ．项目电路原理框图 项目电路原理框图如图 6-1 所示。电路由8086CPU、8255A 芯片、8259A 芯片、继电器及驱动和脉冲按钮 UP 组成。 图6-1 外部中断控制继电器电路图 4．项目程序设计 （1）程序流程图 外部中断控制继电器程序流程图如6-2 所示。 （a）主程序 （b）IR0中断服务程序 图6-2 外部中断控制继电器程序流程图 （2）程序清单 外部中断控制继电器程序清单如下所示。 DATA SEGMENT DATA ENDS STACK SEGMENT STACK STA DW 50 DUP(?) STACK ENDS CODE SEGMENT ASSUME CS:CODE,DS: DATA ,SS:STACK START :MOV AL,13H ; 00010011B，ICW1：边沿触发，单片，要ICW4 MOV DX,210H ; 8259 地址 OUT DX,AL MOV AL,8 ; ICW2 中断类型号为8 MOV DX,211H OUT DX,AL MOV AL,01H ; ICW4 不用缓冲方式，正常中断结束，非特殊的全嵌套方式 OUT DX,AL MOV AX,0 ; 清零 MOV DS,AX...
