第6章三维地震勘探

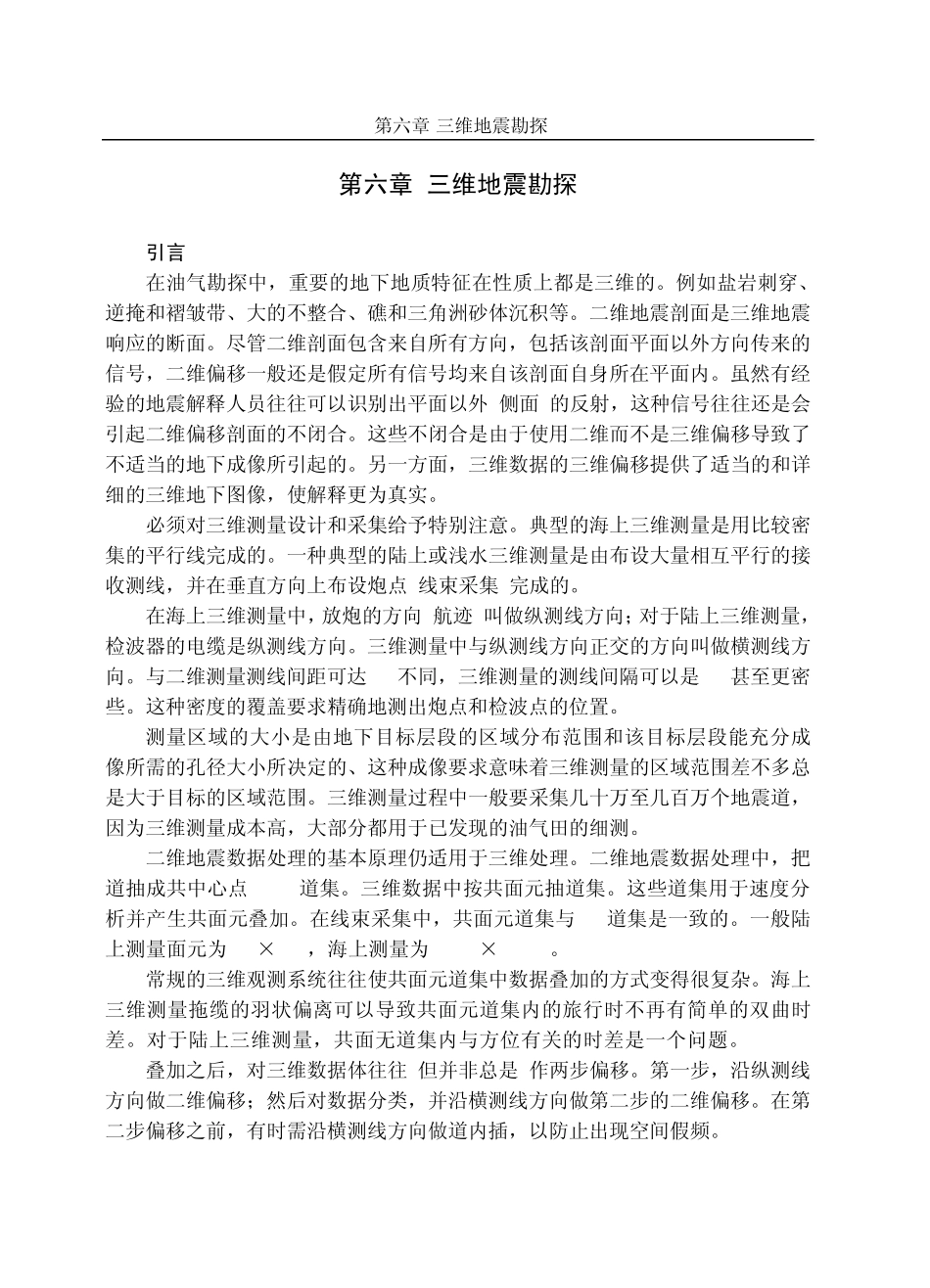

第6章三维地震勘探_第1页
1/32

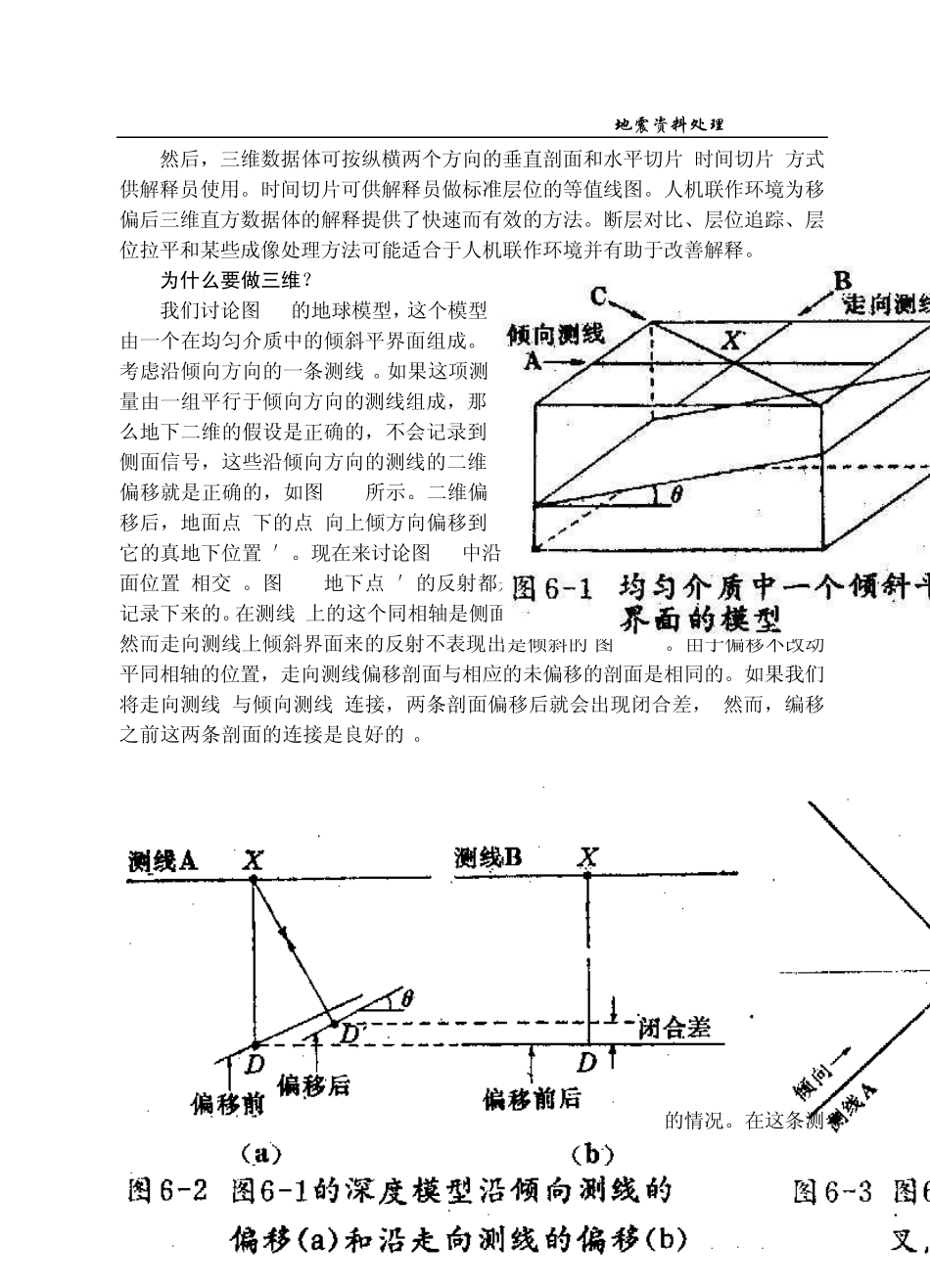

第6章三维地震勘探_第2页
2/32

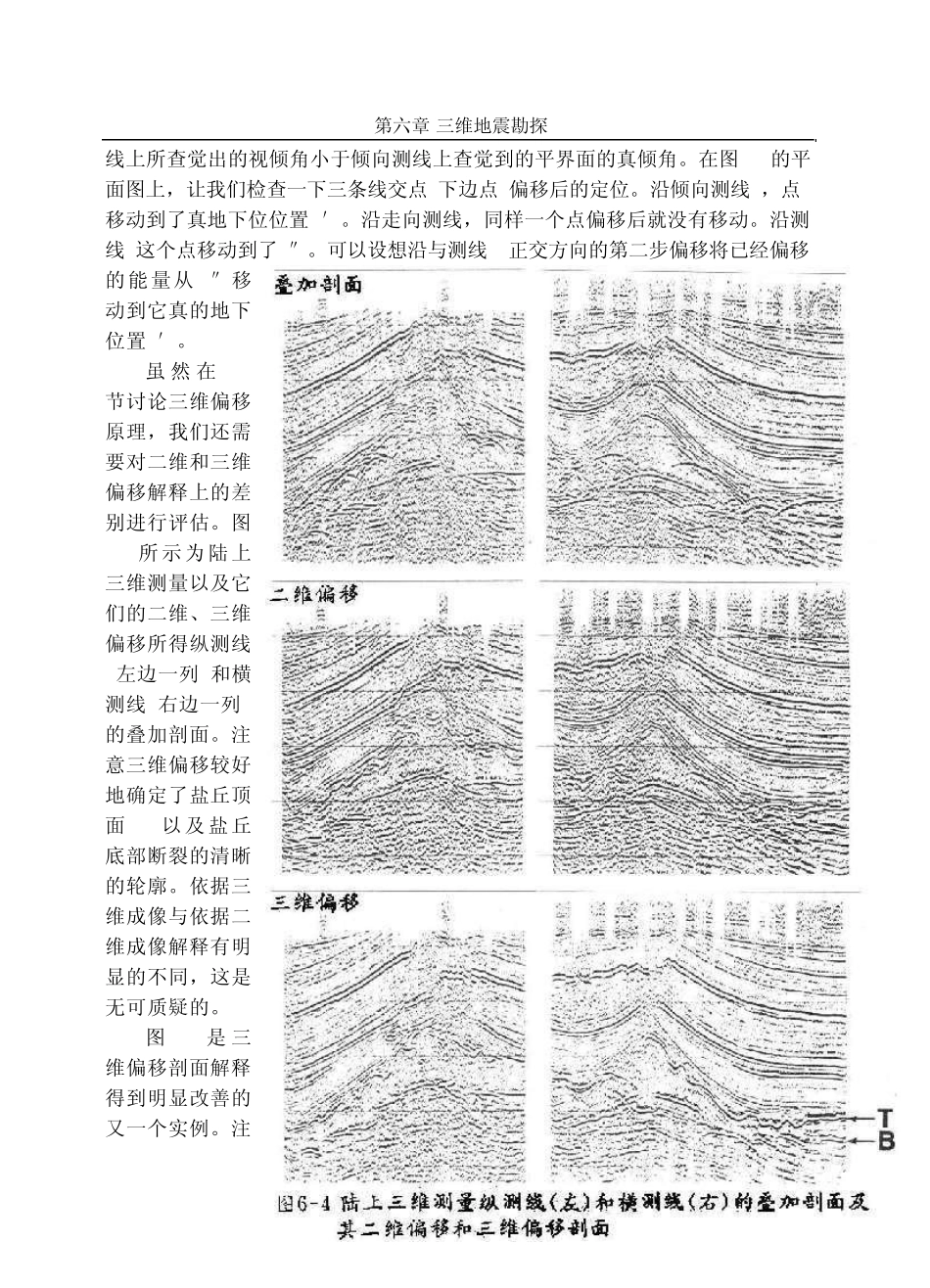

第6章三维地震勘探_第3页
3/32
第六章 三维地震勘探 - 250 - 第六章 三维地震勘探 6.1 引言 在油气勘探中,重要的地下地质特征在性质上都是三维的。例如盐岩刺穿、逆掩和褶皱带、大的不整合、礁和三角洲砂体沉积等。二维地震剖面是三维地震响应的断面。尽管二维剖面包含来自所有方向,包括该剖面平面以外方向传来的信号,二维偏移一般还是假定所有信号均来自该剖面自身所在平面内。虽然有经验的地震解释人员往往可以识别出平面以外(侧面)的反射,这种信号往往还是会引起二维偏移剖面的不闭合。这些不闭合是由于使用二维而不是三维偏移导致了不适当的地下成像所引起的。另一方面,三维数据的三维偏移提供了适当的和详细的三维地下图像,使解释更为真实。 必须对三维测量设计和采集给予特别注意。典型的海上三维测量是用比较密集的平行线完成的。一种典型的陆上或浅水三维测量是由布设大量相互平行的接收测线,并在垂直方向上布设炮点(线束采集)完成的。 在海上三维测量中,放炮的方向(航迹)叫做纵测线方向;对于陆上三维测量,检波器的电缆是纵测线方向。三维测量中与纵测线方向正交的方向叫做横测线方向。与二维测量测线间距可达1km不同,三维测量的测线间隔可以是50m甚至更密些。这种密度的覆盖要求精确地测出炮点和检波点的位置。 测量区域的大小是由地下目标层段的区域分布范围和该目标层段能充分成像所需的孔径大小所决定的、这种成像要求意味着三维测量的区域范围差不多总是大于目标的区域范围。三维测量过程中一般要采集几十万至几百万个地震道,因为三维测量成本高,大部分都用于已发现的油气田的细测。 二维地震数据处理的基本原理仍适用于三维处理。二维地震数据处理中,把道抽成共中心点(CMP)道集。三维数据中按共面元抽道集。这些道集用于速度分析并产生共面元叠加。在线束采集中,共面元道集与CMP道集是一致的。一般陆上测量面元为25m×25m,海上测量为12.5m×37.5m。 常规的三维观测系统往往使共面元道集中数据叠加的方式变得很复杂。海上三维测量拖缆的羽状偏离可以导致共面元道集内的旅行时不再有简单的双曲时差。对于陆上三维测量,共面无道集内与方位有关的时差是一个问题。 叠加之后,对三维数据体往往(但并非总是)作两步偏移。第一步,沿纵测线方向做二维偏移;然后对数据分类,并沿横测线方向做第二步的二维偏移。在第二步偏移之前,有时需沿横测线方向做道内插,以防止出现空间假频。 Oz Yilmaz 地震资料处理 - 251 - 然后,三维数据...
