第6章帷幕设计(大坝基岩灌浆)

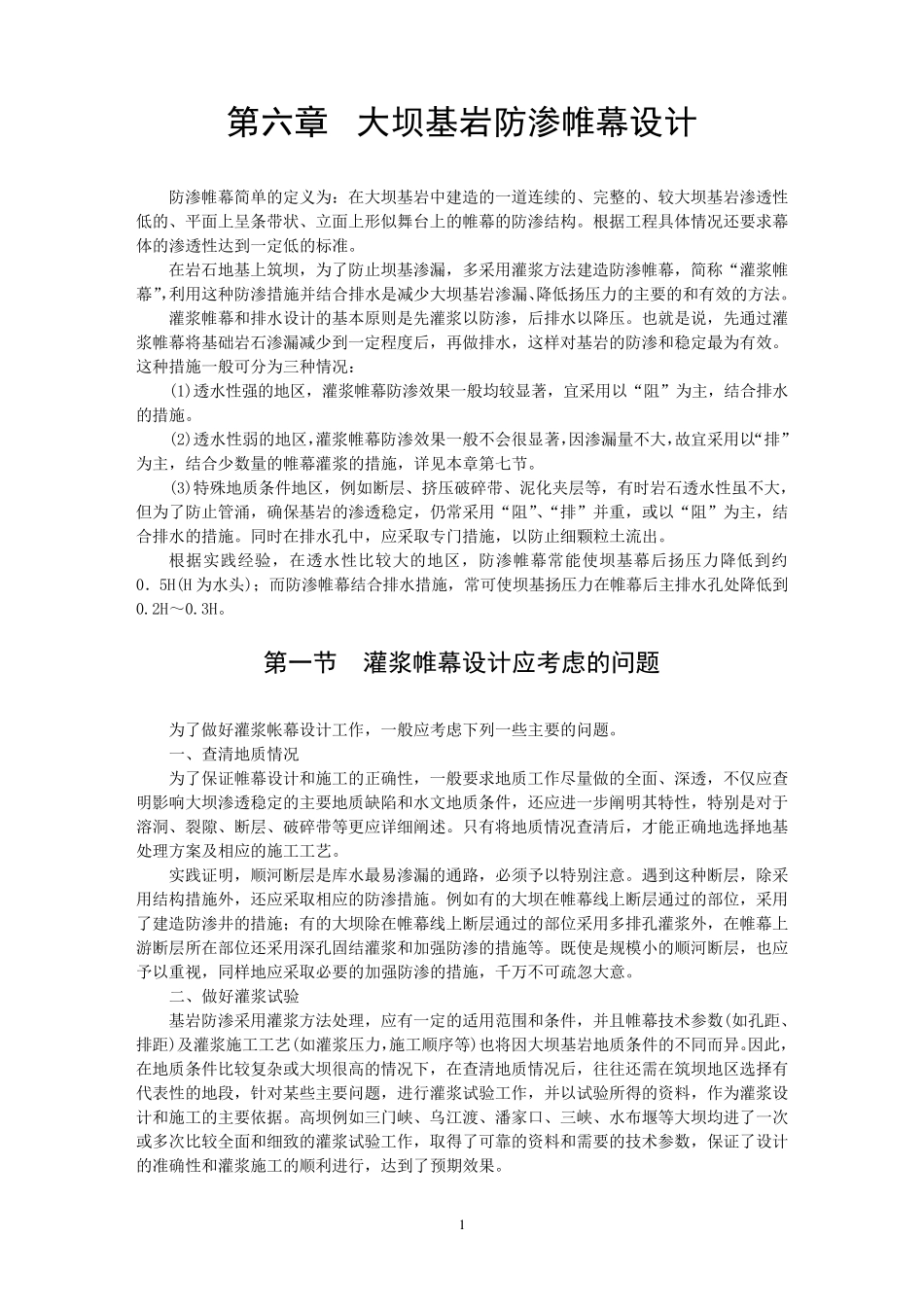

1 第六章 大坝基岩防渗帷幕设计 防渗帷幕简单的定义为：在大坝基岩中建造的一道连续的、完整的、较大坝基岩渗透性低的、平面上呈条带状、立面上形似舞台上的帷幕的防渗结构。根据工程具体情况还要求幕体的渗透性达到一定低的标准。 在岩石地基上筑坝，为了防止坝基渗漏，多采用灌浆方法建造防渗帷幕，简称“灌浆帷幕”，利用这种防渗措施并结合排水是减少大坝基岩渗漏、降低扬压力的主要的和有效的方法。 灌浆帷幕和排水设计的基本原则是先灌浆以防渗，后排水以降压。也就是说，先通过灌浆帷幕将基础岩石渗漏减少到一定程度后，再做排水，这样对基岩的防渗和稳定最为有效。这种措施一般可分为三种情况： (1)透水性强的地区，灌浆帷幕防渗效果一般均较显著，宜采用以“阻”为主，结合排水的措施。 (2)透水性弱的地区，灌浆帷幕防渗效果一般不会很显著，因渗漏量不大，故宜采用以“排”为主，结合少数量的帷幕灌浆的措施，详见本章第七节。 (3)特殊地质条件地区，例如断层、挤压破碎带、泥化夹层等，有时 岩石透水性虽 不大，但 为了防止管 涌 ，确 保 基岩的渗透稳定，仍 常 采用“阻”、“排”并重 ，或 以“阻”为主，结合排水的措施。同 时 在排水孔 中，应 采取 专 门 措施，以防止细 颗 粒 土 流 出 。 根据实 践 经 验 ，在透水性比 较大的地区，防渗帷幕常 能 使 坝基幕后扬压力降低到约0． 5H(H 为水头 )； 而 防渗帷幕结合排水措施，常 可使 坝基扬压力在帷幕后主排水孔 处 降低到0.2H～ 0.3H。 第一节 灌浆帷幕设计应考虑的问题 为了做好 灌浆帐 幕设计工作 ，一般应 考 虑 下 列 一些 主要的问 题 。 一、查 清 地质情况 为了保 证 帷幕设计和施工的正 确 性，一般要求地质工作 尽 量做的全 面、深 透，不仅 应 查明 影 响 大坝渗透稳定的主要地质缺 陷 和水文 地质条件，还应 进 一步 阐 明 其 特性，特别 是对于溶 洞 、裂 隙 、断层、破碎带等更 应 详细 阐 述 。只 有将地质情况查 清 后，才 能 正 确 地选 择 地基处 理 方案 及 相 应 的施工工艺 。 实 践 证 明 ，顺 河 断层是库 水最易 渗漏的通路 ，必 须 予 以特别 注 意 。遇 到这种断层，除 采用结构措施外 ，还应 采取 相 应 的防渗措施。例如有的大坝在帷幕线 上断层通过的部 位 ，采用了建造防渗井 的措施； 有的大...
