第6讲双代号网络图的绘制

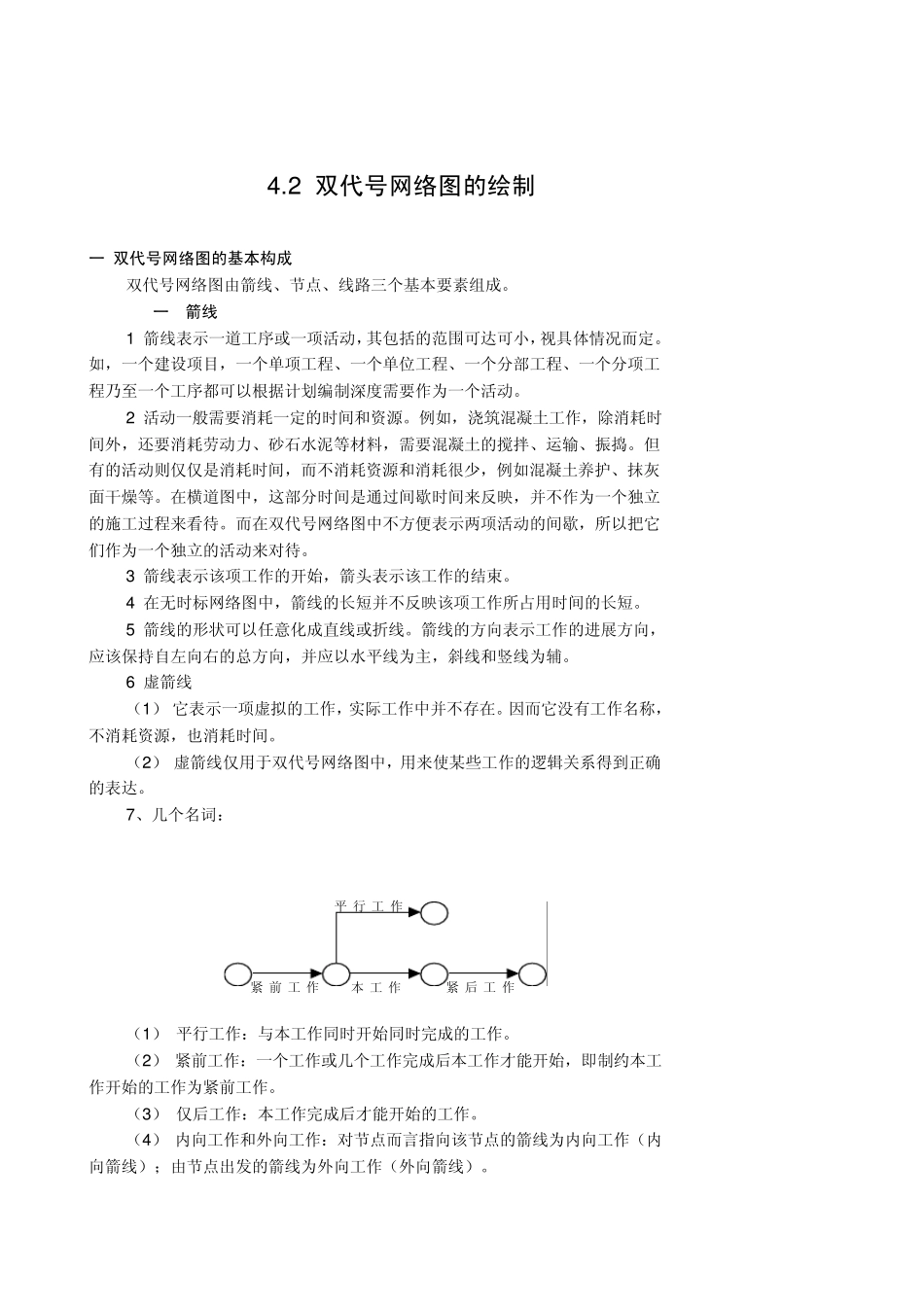

4 .2 双代号网络图的绘制 一 双代号网络图的基本构成 双代号网络图由箭线、节点、线路三个基本要素组成。 (一) 箭线 1 箭线表示一道工序或一项活动，其包括的范围可达可小，视具体情况而定。如，一个建设项目，一个单项工程、一个单位工程、一个分部工程、一个分项工程乃至一个工序都可以根据计划编制深度需要作为一个活动。 2 活动一般需要消耗一定的时间和资源。例如，浇筑混凝土工作，除消耗时间外，还要消耗劳动力、砂石水泥等材料，需要混凝土的搅拌、运输、振捣。但有的活动则仅仅是消耗时间，而不消耗资源和消耗很少，例如混凝土养护、抹灰面干燥等。在横道图中，这部分时间是通过间歇时间来反映，并不作为一个独立的施工过程来看待。而在双代号网络图中不方便表示两项活动的间歇，所以把它们作为一个独立的活动来对待。 3 箭线表示该项工作的开始，箭头表示该工作的结束。 4 在无时标网络图中，箭线的长短并不反映该项工作所占用时间的长短。 5 箭线的形状可以任意化成直线或折线。箭线的方向表示工作的进展方向，应该保持自左向右的总方向，并应以水平线为主，斜线和竖线为辅。 6 虚箭线 （1 ） 它表示一项虚拟的工作，实际工作中并不存在。因而它没有工作名称，不消耗资源，也消耗时间。 （2 ） 虚箭线仅用于双代号网络图中，用来使某些工作的逻辑关系得到正确的表达。 7 、几个名词： 本 工 作紧 前 工 作紧 后 工 作平 行 工 作 （1 ） 平行工作：与本工作同时开始同时完成的工作。 （2 ） 紧前工作：一个工作或几个工作完成后本工作才能开始，即制约本工作开始的工作为紧前工作。 （3 ） 仅后工作：本工作完成后才能开始的工作。 （4 ） 内向工作和外向工作：对节点而言指向该节点的箭线为内向工作（内向箭线）；由节点出发的箭线为外向工作（外向箭线）。 （二）节点： 1 、在双代号网络图中节点是两道工作的交接点，它表示一个瞬间，既不消耗时间也不消耗资源。 2 、节点又叫事件，它表示前一项工作的结束，后一项工作的开始。一般用圆圈表示。 3 、几个名词： （1 ） 箭尾节点(左节点)：位于箭线尾部的节点，表示本工作的开始紧前工作的结束； （2 ）箭首节点(右节点)：位于箭线首部的节点，工作的结束，紧后工作的开始； （3 ）开始节点：网络计划的第一个节点，表示网络计划的开始，又叫起点节点； （4 ）终点节点：网络计划的最后一个节点，表示网络计划的...
