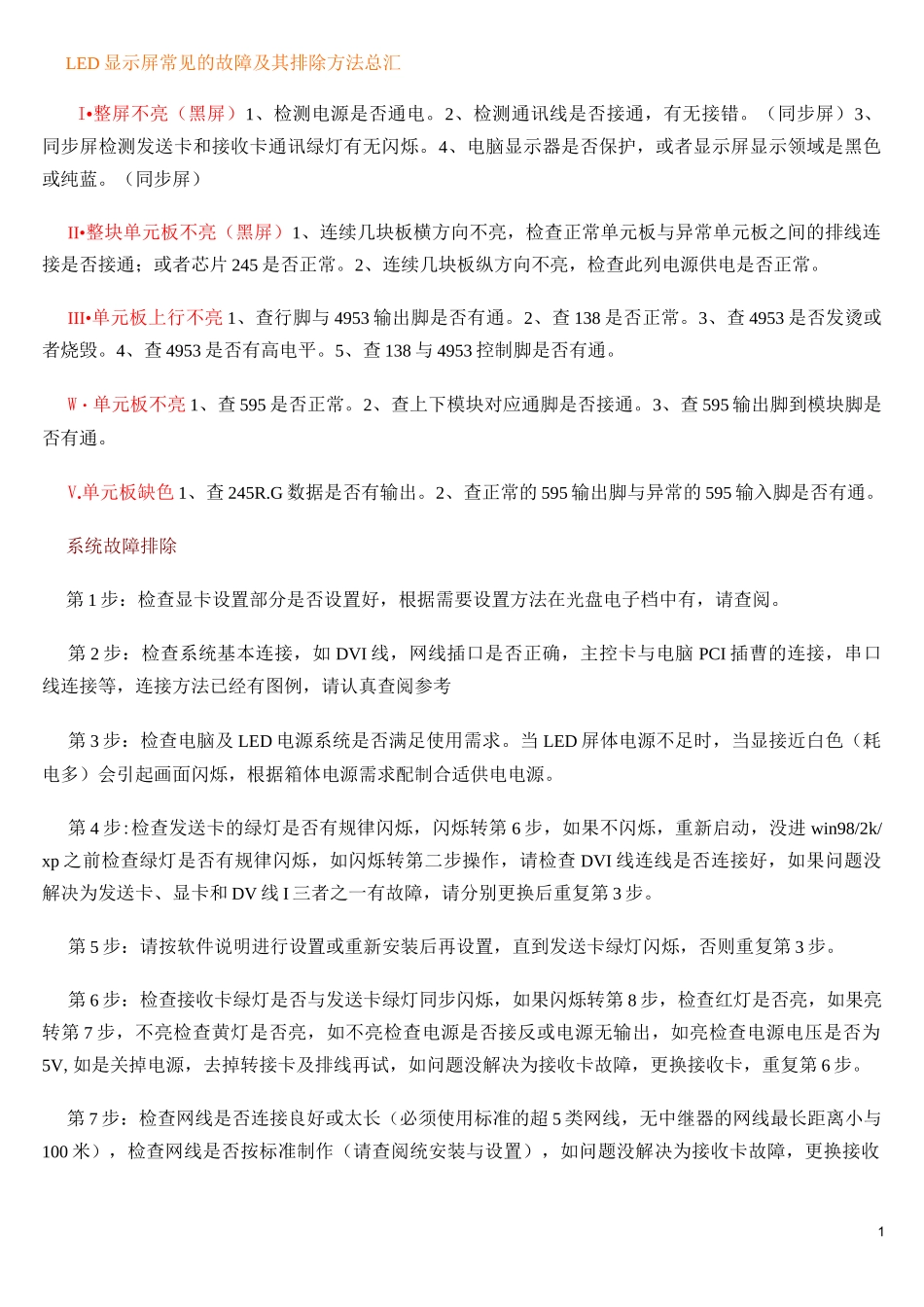

1LED 显示屏常见的故障及其排除方法总汇I•整屏不亮(黑屏)1、检测电源是否通电。2、检测通讯线是否接通,有无接错。(同步屏)3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。4、电脑显示器是否保护,或者显示屏显示领域是黑色或纯蓝。(同步屏)II•整块单元板不亮(黑屏)1、连续几块板横方向不亮,检查正常单元板与异常单元板之间的排线连接是否接通;或者芯片 245 是否正常。2、连续几块板纵方向不亮,检查此列电源供电是否正常。III•单元板上行不亮 1、查行脚与 4953 输出脚是否有通。2、查 138 是否正常。3、查 4953 是否发烫或者烧毁。4、查 4953 是否有高电平。5、查 138 与 4953 控制脚是否有通。W・单元板不亮 1、查 595 是否正常。2、查上下模块对应通脚是否接通。3、查 595 输出脚到模块脚是否有通。V.单元板缺色 1、查 245R.G 数据是否有输出。2、查正常的 595 输出脚与异常的 595 输入脚是否有通。系统故障排除第 1 步:检查显卡设置部分是否设置好,根据需要设置方法在光盘电子档中有,请查阅。第 2 步:检查系统基本连接,如 DVI 线,网线插口是否正确,主控卡与电脑 PCI 插曹的连接,串口线连接等,连接方法已经有图例,请认真查阅参考第 3 步:检查电脑及 LED 电源系统是否满足使用需求。当 LED 屏体电源不足时,当显接近白色(耗电多)会引起画面闪烁,根据箱体电源需求配制合适供电电源。第 4 步:检查发送卡的绿灯是否有规律闪烁,闪烁转第 6 步,如果不闪烁,重新启动,没进 win98/2k/xp 之前检查绿灯是否有规律闪烁,如闪烁转第二步操作,请检查 DVI 线连线是否连接好,如果问题没解决为发送卡、显卡和 DV 线 I 三者之一有故障,请分别更换后重复第 3 步。第 5 步:请按软件说明进行设置或重新安装后再设置,直到发送卡绿灯闪烁,否则重复第 3 步。第 6 步:检查接收卡绿灯是否与发送卡绿灯同步闪烁,如果闪烁转第 8 步,检查红灯是否亮,如果亮转第 7 步,不亮检查黄灯是否亮,如不亮检查电源是否接反或电源无输出,如亮检查电源电压是否为5V,如是关掉电源,去掉转接卡及排线再试,如问题没解决为接收卡故障,更换接收卡,重复第 6 步。第 7 步:检查网线是否连接良好或太长(必须使用标准的超 5 类网线,无中继器的网线最长距离小与100 米),检查网线是否按标准制作(请查阅统安装与设置),如问题没解决为接收卡故障,更换接收2卡,重复第...
