墙壁光缆施工规范方案

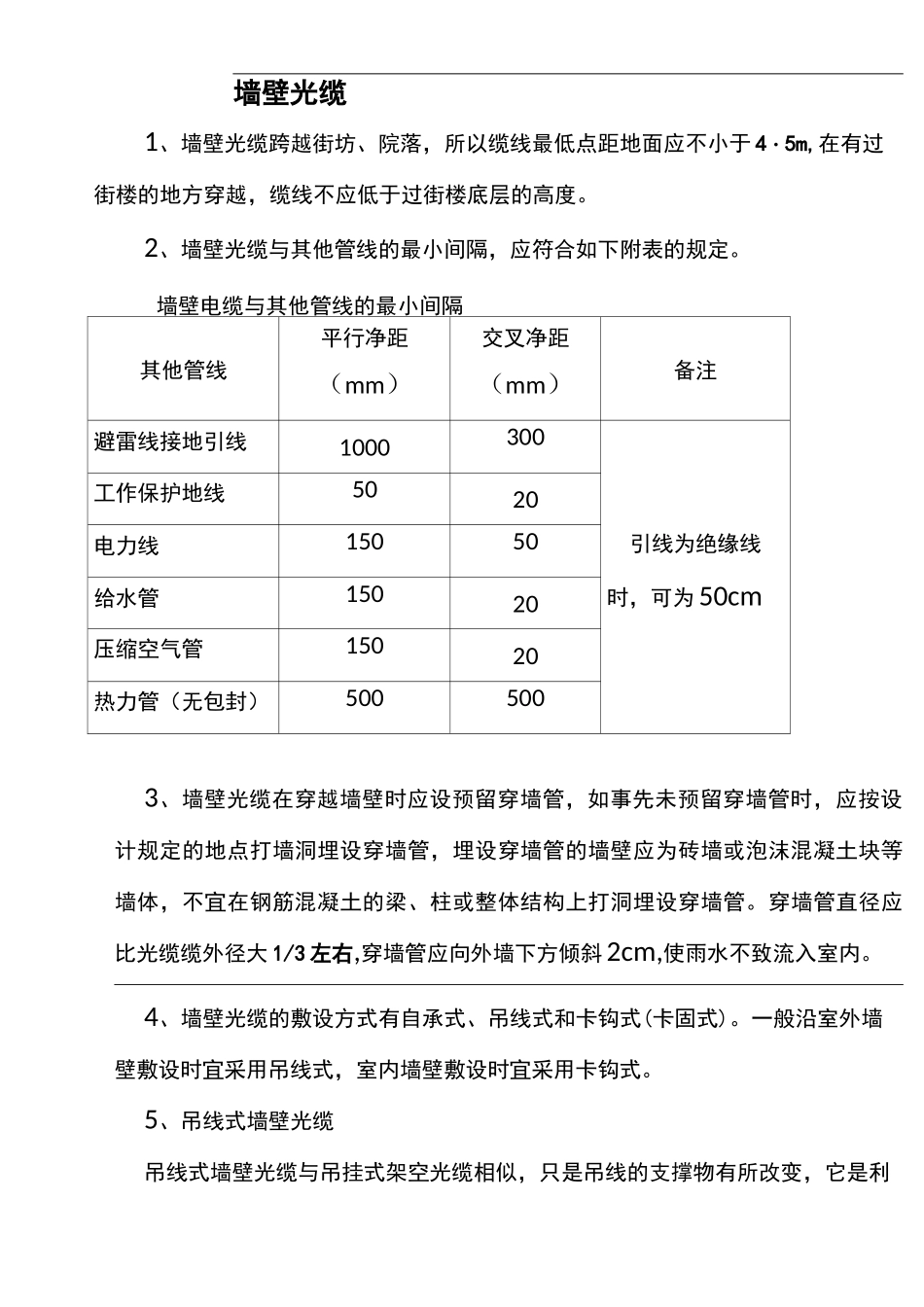

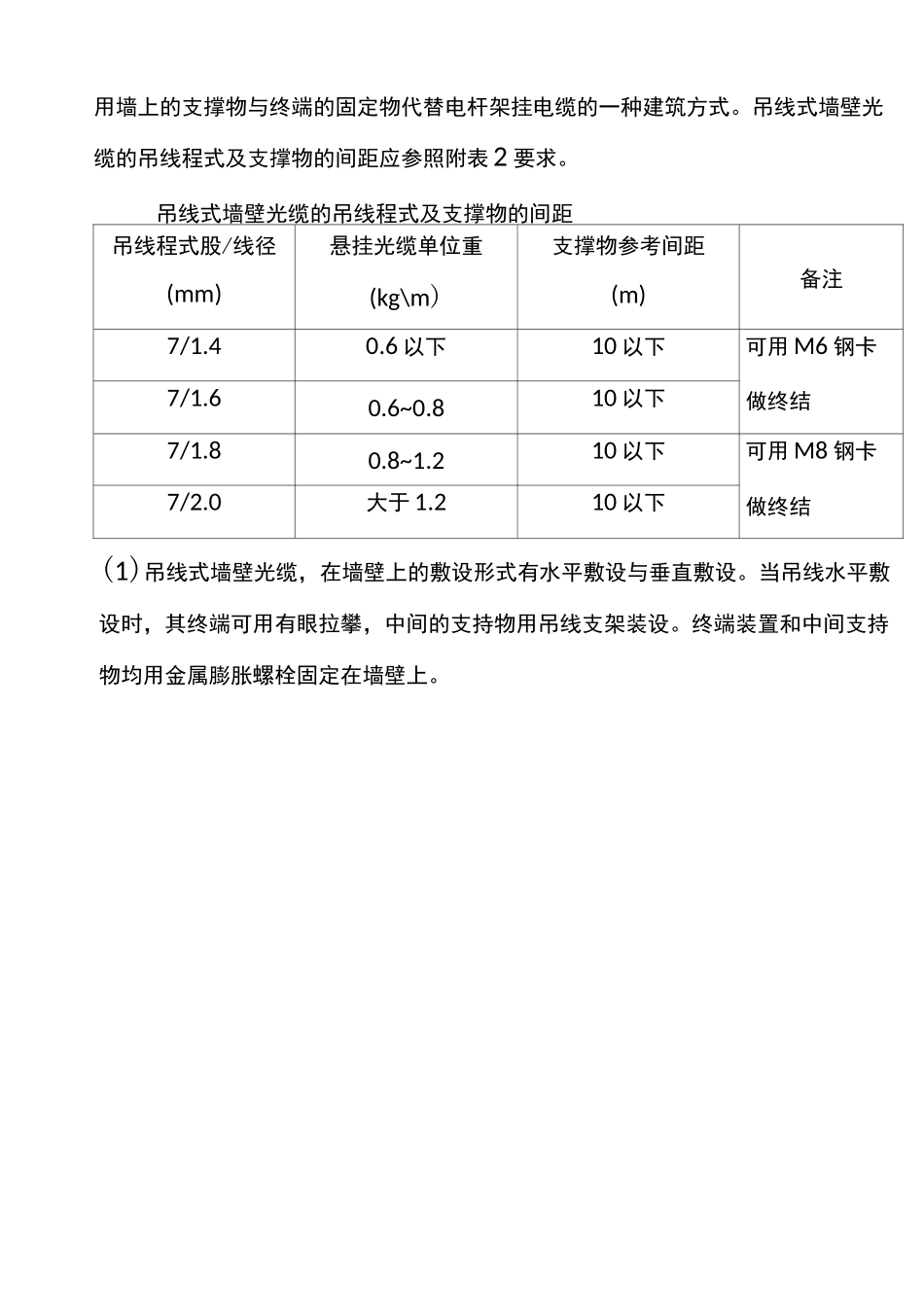

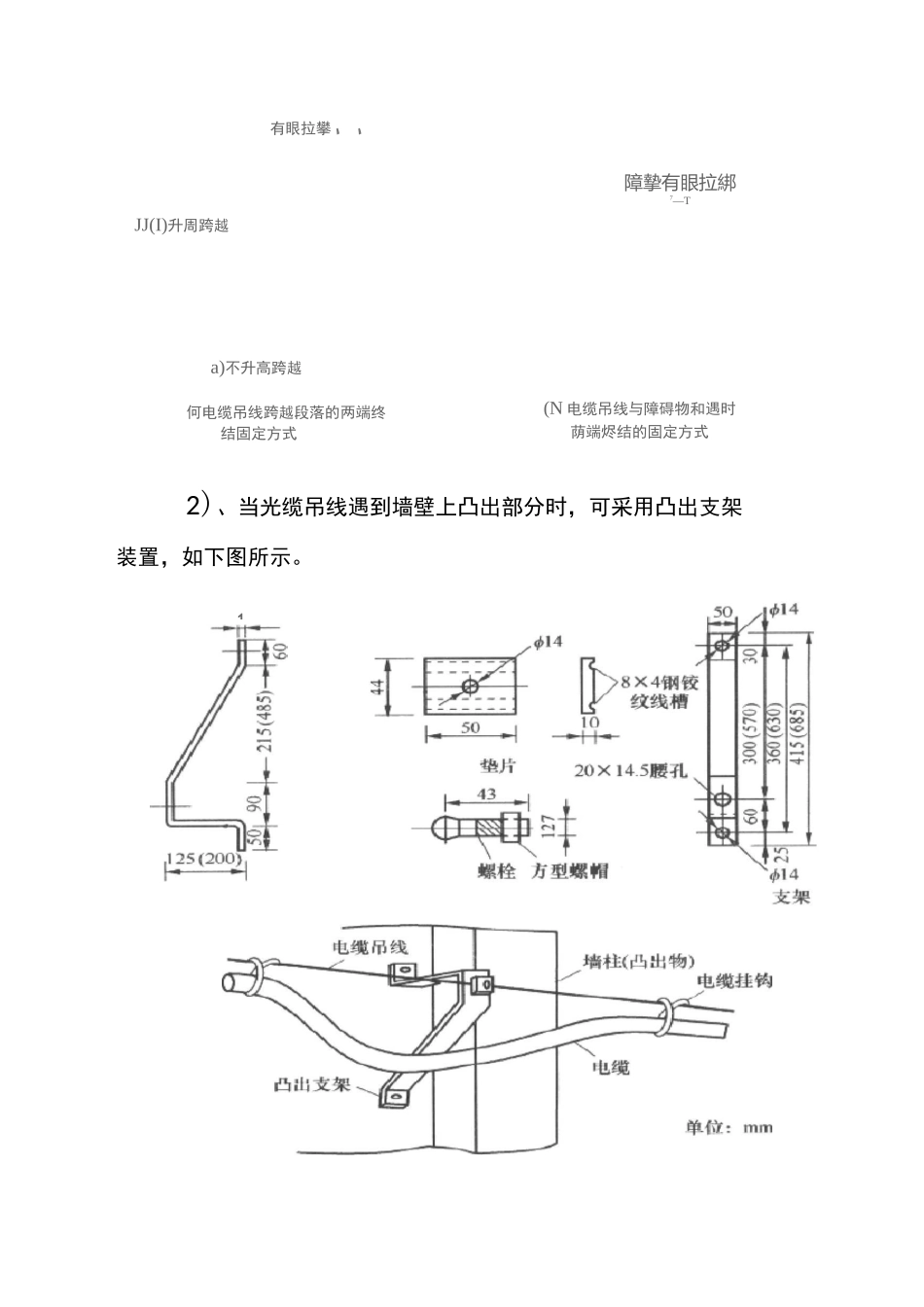

墙壁光缆1、墙壁光缆跨越街坊、院落，所以缆线最低点距地面应不小于 4・5m,在有过街楼的地方穿越，缆线不应低于过街楼底层的高度。2、墙壁光缆与其他管线的最小间隔，应符合如下附表的规定。墙壁电缆与其他管线的最小间隔其他管线平行净距（mm）交叉净距（mm）备注避雷线接地引线1000300工作保护地线5020电力线15050引线为绝缘线给水管15020时，可为 50cm压缩空气管15020热力管（无包封）5005003、墙壁光缆在穿越墙壁时应设预留穿墙管，如事先未预留穿墙管时，应按设计规定的地点打墙洞埋设穿墙管，埋设穿墙管的墙壁应为砖墙或泡沫混凝土块等墙体，不宜在钢筋混凝土的梁、柱或整体结构上打洞埋设穿墙管。穿墙管直径应比光缆缆外径大 1/3 左右,穿墙管应向外墙下方倾斜 2cm,使雨水不致流入室内。4、墙壁光缆的敷设方式有自承式、吊线式和卡钩式(卡固式)。一般沿室外墙壁敷设时宜采用吊线式，室内墙壁敷设时宜采用卡钩式。5、吊线式墙壁光缆吊线式墙壁光缆与吊挂式架空光缆相似，只是吊线的支撑物有所改变，它是利用墙上的支撑物与终端的固定物代替电杆架挂电缆的一种建筑方式。吊线式墙壁光缆的吊线程式及支撑物的间距应参照附表 2 要求。吊线式墙壁光缆的吊线程式及支撑物的间距吊线程式股/线径(mm)悬挂光缆单位重(kg\m)支撑物参考间距(m)备注7/1.40.6 以下10 以下可用 M6 钢卡7/1.60.6~0.810 以下做终结7/1.80.8~1.210 以下可用 M8 钢卡7/2.0大于 1.210 以下做终结(1)吊线式墙壁光缆，在墙壁上的敷设形式有水平敷设与垂直敷设。当吊线水平敷设时，其终端可用有眼拉攀，中间的支持物用吊线支架装设。终端装置和中间支持物均用金属膨胀螺栓固定在墙壁上。2)、当光缆吊线遇到墙壁上凸出部分时，可采用凸出支架装置，如下图所示。1有眼拉攀、、JJ(I)升周跨越障摯有眼拉綁7—Ta)不升高跨越何电缆吊线跨越段落的两端终结固定方式(N 电缆吊线与障碍物和遇时荫端烬结的固定方式[压板射钉弹川||空*“L 型支持物,FW.2■q%(b)架设装鬣(a)外观图拉(撑)板吊线垂 直定在墙壁上，两支持物间最大跨距应小于 20m,(3)吊线水平敷设时也可用 L 型卡担或单、双墙担架设，如下图所示。其终端固定物可采用终端拉攀装置、有眼拉攀装置或双插墙担装置如图所示。吊线式墙壁光缆的吊线终端，一般使用 U 型钢卡，其制作方法如图所示。吊线式墙壁光缆各种终端、中间支持物，应装设牢固、横平竖直、整齐美观，各支撑点应尽量水量。墙壁光缆的挂钩程式和...
