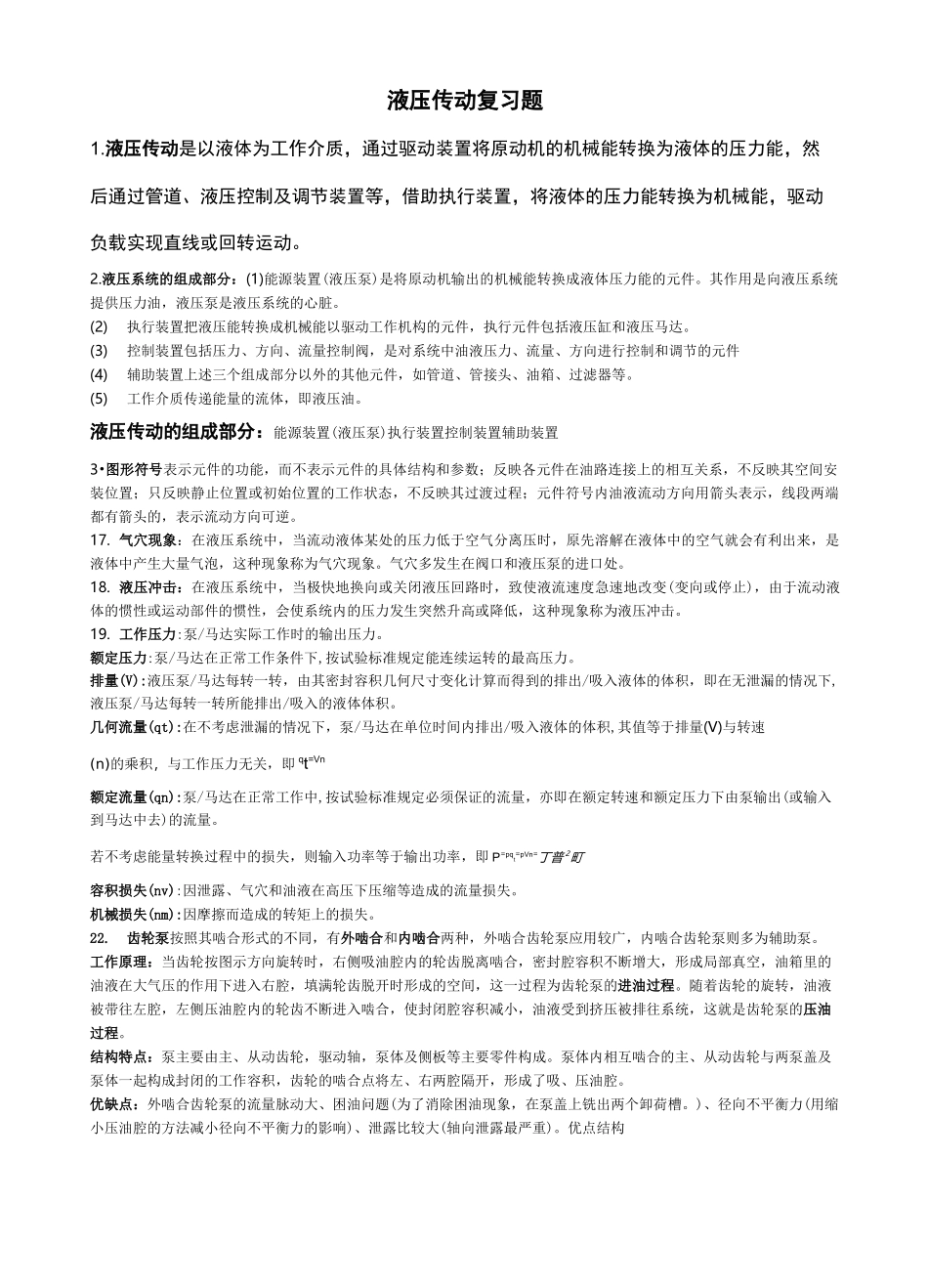

液压传动复习题(重点)

液压传动复习题1.液压传动是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。2.液压系统的组成部分：(1)能源装置(液压泵)是将原动机输出的机械能转换成液体压力能的元件。其作用是向液压系统提供压力油，液压泵是液压系统的心脏。(2)执行装置把液压能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。(3)控制装置包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件(4)辅助装置上述三个组成部分以外的其他元件，如管道、管接头、油箱、过滤器等。(5)工作介质传递能量的流体，即液压油。液压传动的组成部分：能源装置(液压泵)执行装置控制装置辅助装置3•图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互关系，不反映其空间安装位置；只反映静止位置或初始位置的工作状态，不反映其过渡过程；元件符号内油液流动方向用箭头表示，线段两端都有箭头的，表示流动方向可逆。17. 气穴现象：在液压系统中，当流动液体某处的压力低于空气分离压时，原先溶解在液体中的空气就会有利出来，是液体中产生大量气泡，这种现象称为气穴现象。气穴多发生在阀口和液压泵的进口处。18. 液压冲击：在液压系统中，当极快地换向或关闭液压回路时，致使液流速度急速地改变(变向或停止)，由于流动液体的惯性或运动部件的惯性，会使系统内的压力发生突然升高或降低，这种现象称为液压冲击。19. 工作压力:泵/马达实际工作时的输出压力。额定压力:泵/马达在正常工作条件下,按试验标准规定能连续运转的最高压力。排量(V):液压泵/马达每转一转，由其密封容积几何尺寸变化计算而得到的排出/吸入液体的体积，即在无泄漏的情况下,液压泵/马达每转一转所能排出/吸入的液体体积。几何流量(qt):在不考虑泄漏的情况下，泵/马达在单位时间内排出/吸入液体的体积,其值等于排量(V)与转速(n)的乘积，与工作压力无关，即 qt=Vn额定流量(qn):泵/马达在正常工作中,按试验标准规定必须保证的流量，亦即在额定转速和额定压力下由泵输出(或输入到马达中去)的流量。若不考虑能量转换过程中的损失，则输入功率等于输出功率，即 P=pqt=pVn=丁普 2町容积损失(nv):因泄露、气穴和油液在高压下压缩等造成的流量损失。机械损失(nm):因摩擦而造成的转矩上的损失。22.齿轮泵按...
