上海38m深地下连续墙施工组织设计(基坑挡土围护墙承重结构墙)(上海)..VIP专享

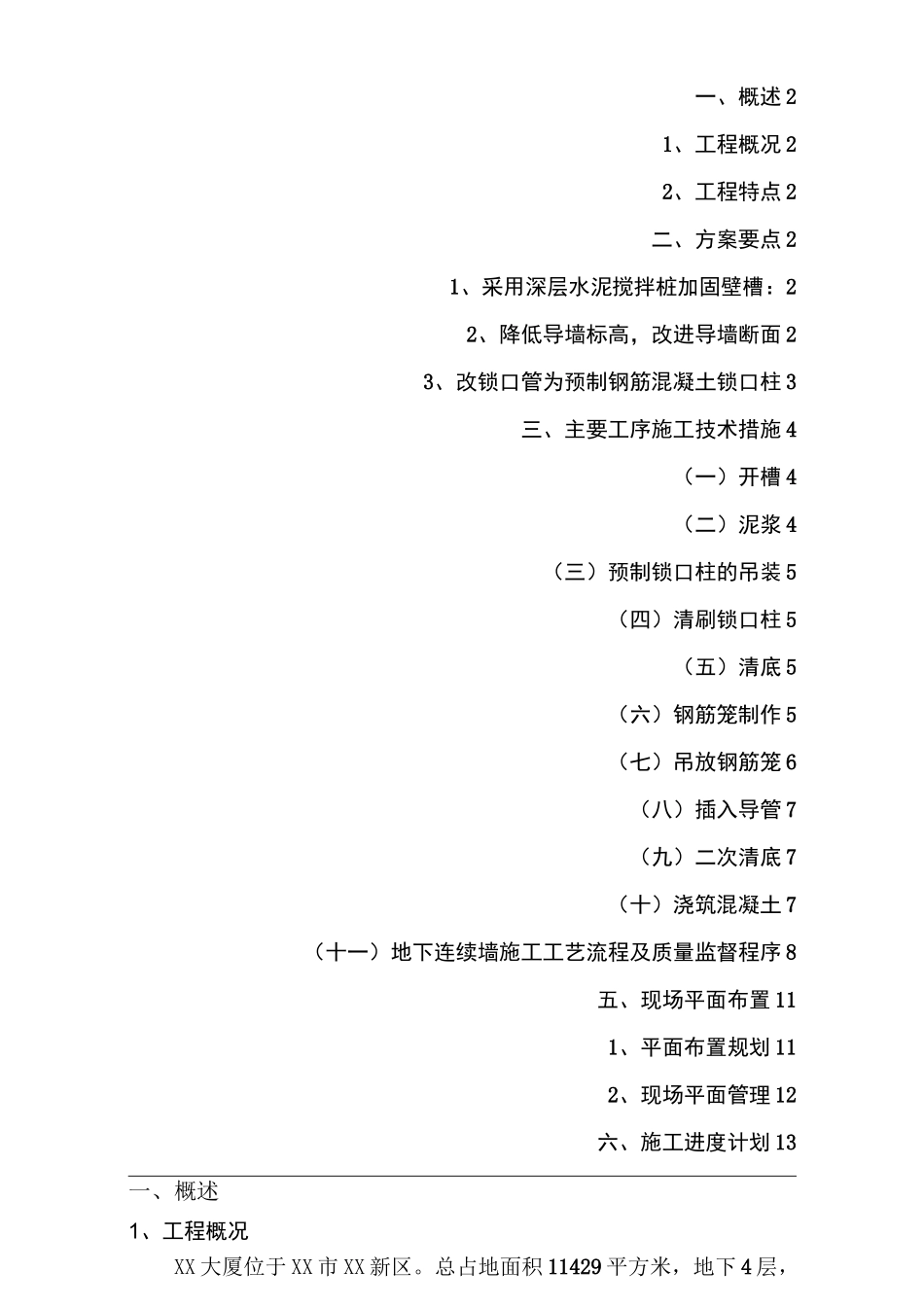

一、概述 21、工程概况 22、工程特点 2二、方案要点 21、采用深层水泥搅拌桩加固壁槽：22、降低导墙标高，改进导墙断面 23、改锁口管为预制钢筋混凝土锁口柱 3三、主要工序施工技术措施 4（一）开槽 4（二）泥浆 4（三）预制锁口柱的吊装 5（四）清刷锁口柱 5（五）清底 5（六）钢筋笼制作 5（七）吊放钢筋笼 6（八）插入导管 7（九）二次清底 7（十）浇筑混凝土 7（十一）地下连续墙施工工艺流程及质量监督程序 8五、现场平面布置 111、平面布置规划 112、现场平面管理 12六、施工进度计划 13一、概述1、工程概况XX 大厦位于 XX 市 XX 新区。总占地面积 11429 平方米，地下 4 层，地上主楼 34 层，裙楼 4 层；建筑面积 95480 平方米。主楼高度 141.9米。业主为 XXXXX，设计方为 F08-A.C.Co.Lid,设计顾问为 XXXX 建筑设计院，XX 市建筑科学研究院负责工程监理。基础开挖深度主楼 16.6m（约 2590 平方米），裙房 15.1m（约 4420 平方米）。裙房局部（污水池处）19.6m（约 890 平方米）。地下连续墙宽 1m,深 38.0m,混凝土 C40,周长 359m,混凝土体积总量约 13640 立方米。三道钢筋混凝土水平支撑。地质情况比较复杂，地质勘察情况报告见附件三（略，。2、工程特点本工程规模大，难度高，地下连续墙 38m 深，进入地质（7）层约8m。该连续墙既作为基坑挡土围护墙，同时也是承重结构墙。这样对其无论是外观质量，还是从抗渗方面都要求很高。而地质又较差，再加 上 本 工 程 桩 为 ①800钢 管 桩 ， 送 桩 分 别 有14.6m、16.95m、16.6m、19.1m 深,桩底标高在-40.0m 左右，工程桩于本年的六月中旬才结束,而业主要求在七月中旬就开始地下连续墙成型。两者间距时间很短，被打桩扰动的土体还未来得及恢复，送桩形成空洞未经夯实回填，仅填以虚土及渣石，因此将导致槽壁不稳定、坍塌。地下连续墙进入地质（7）层（持力层），该层土质坚硬，对成槽造成很大的困难。该工程地下连续墙比金茂大厦（地下连续墙深 36m，还深2m,在上海地区实属罕见。二、方案要点1、采用深层水泥搅拌桩加固壁槽：工程桩距地下连续墙最近处约 700mm 左右,地下连续墙周围的土体已被打桩造成严重破坏，特别是在基坑（送桩）范围内，土质差、场地内还有暗浜。针对这种情况，如不考虑采取有效措施，将来槽壁坍塌，就无法保证地下连续墙的质量。根据已往的经验，以及多方面的协商，在地下连续墙的内外侧各...
