第8章液晶面板维修代换技法修改和增加的内容

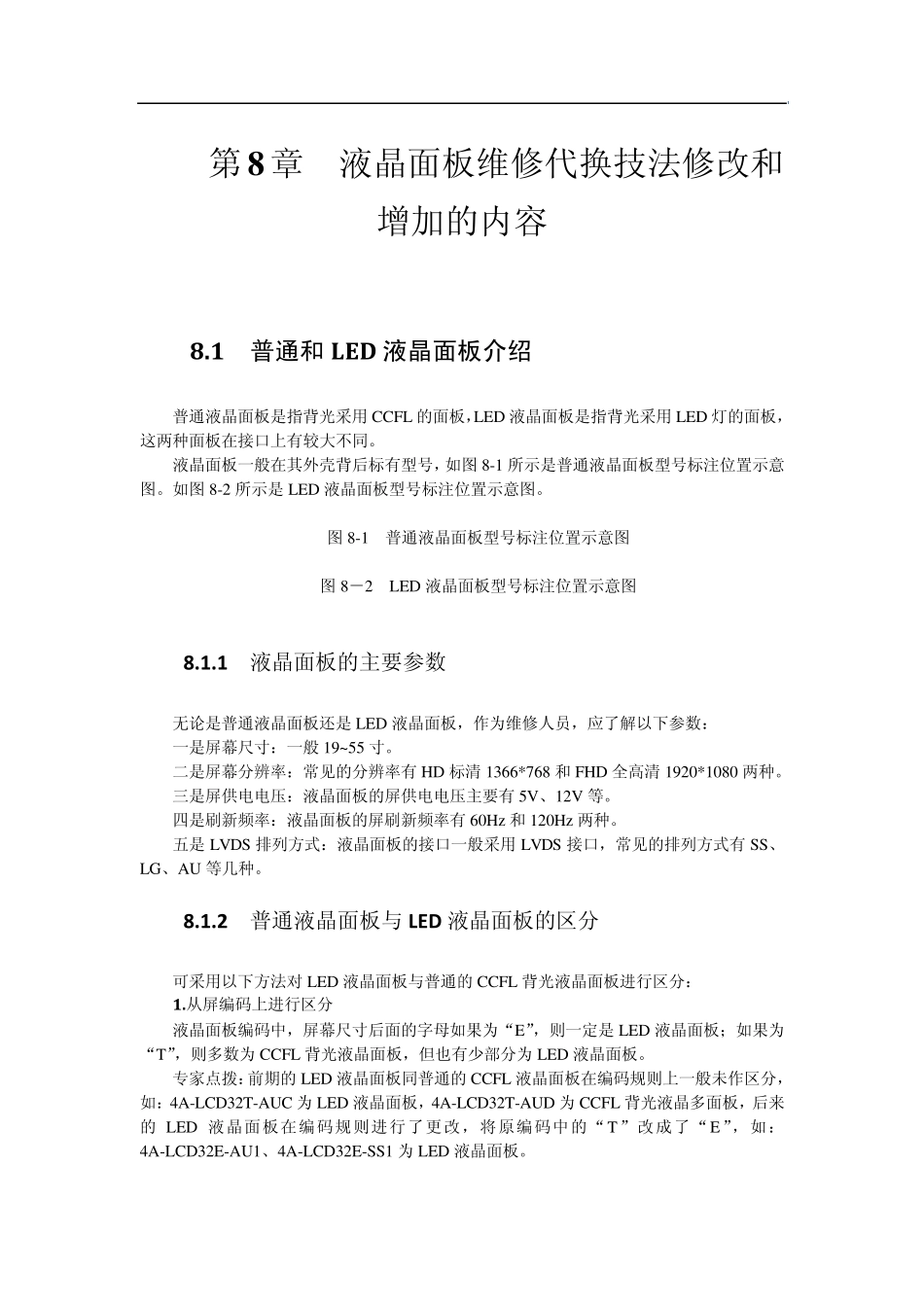

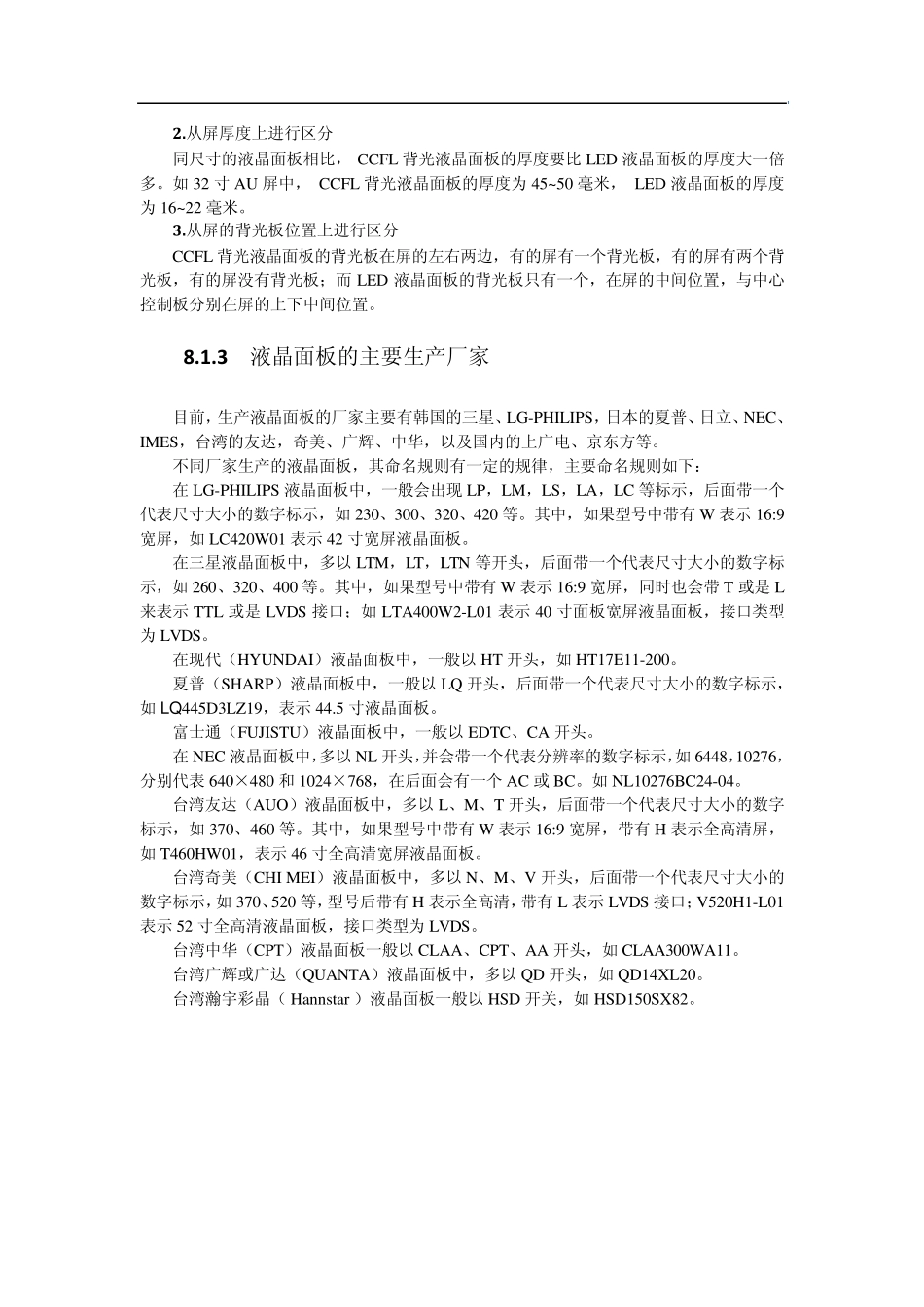

第8 章 液晶面板维修代换技法修改和增加的内容 8.1 普通和LED 液晶面板介绍 普通液晶面板是指背光采用CCFL 的面板，LED 液晶面板是指背光采用LED 灯的面板，这两种面板在接口上有较大不同。 液晶面板一般在其外壳背后标有型号，如图8-1 所示是普通液晶面板型号标注位置示意图。如图8-2 所示是LED 液晶面板型号标注位置示意图。 图8-1 普通液晶面板型号标注位置示意图 图8－2 LED 液晶面板型号标注位置示意图 8.1.1 液晶面板的主要参数 无论是普通液晶面板还是LED 液晶面板，作为维修人员，应了解以下参数： 一是屏幕尺寸：一般19~55 寸。 二是屏幕分辨率：常见的分辨率有HD 标清1366*768 和FHD 全高清1920*1080 两种。 三是屏供电电压：液晶面板的屏供电电压主要有5V、12V 等。 四是刷新频率：液晶面板的屏刷新频率有60Hz 和120Hz 两种。 五是LVDS 排列方式：液晶面板的接口一般采用LVDS 接口，常见的排列方式有SS、LG、AU 等几种。 8.1.2 普通液晶面板与LED 液晶面板的区分 可采用以下方法对LED 液晶面板与普通的CCFL 背光液晶面板进行区分： 1.从屏编码上进行区分 液晶面板编码中，屏幕尺寸后面的字母如果为“E”，则一定是LED 液晶面板；如果为“T”，则多数为CCFL 背光液晶面板，但也有少部分为LED 液晶面板。 专家点拨：前期的LED 液晶面板同普通的CCFL 液晶面板在编码规则上一般未作区分，如：4A-LCD32T-AUC 为LED 液晶面板，4A-LCD32T-AUD 为CCFL 背光液晶多面板，后来的LED 液晶面板在编码规则进行了更改，将原编码中的“T”改成了“E”，如：4A-LCD32E-AU1、4A-LCD32E-SS1 为LED 液晶面板。 2.从屏厚度上进行区分 同尺寸的液晶面板相比， CCFL 背光液晶面板的厚度要比 LED 液晶面板的厚度大一倍多。如 32 寸 AU 屏中， CCFL 背光液晶面板的厚度为 45~ 50 毫米， LED 液晶面板的厚度为 16~ 22 毫米。 3.从屏的背光板位置上进行区分 CCFL 背光液晶面板的背光板在屏的左右两边，有的屏有一个背光板，有的屏有两个背光板，有的屏没有背光板；而 LED 液晶面板的背光板只有一个，在屏的中间位置，与中心控制板分别在屏的上下中间位置。 8.1.3 液晶面板的主要生产厂家 目前，生产液晶面板的厂家主要有韩国的三星、LG-PHILIPS，日本的夏普、日立、NEC、IMES，台湾的友达，奇美、广辉、中华，以及国内的上广电、京东方等。 不同厂家生产的液晶面板，其命...
