联想V470拆机教程

联想V470拆机教程_第1页
1/37
联想V470拆机教程_第2页
2/37
联想V470拆机教程_第3页
3/37

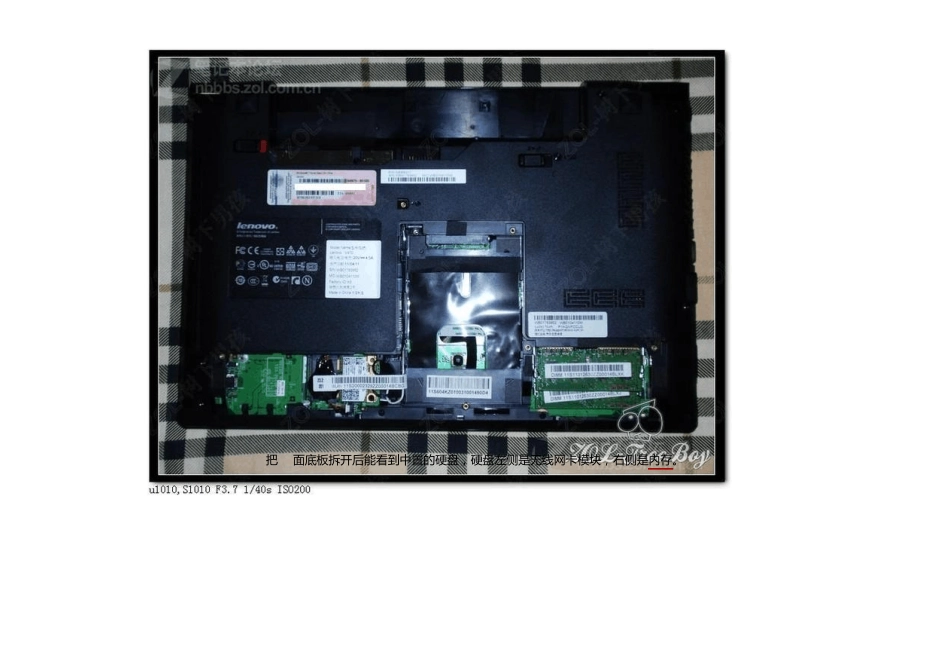

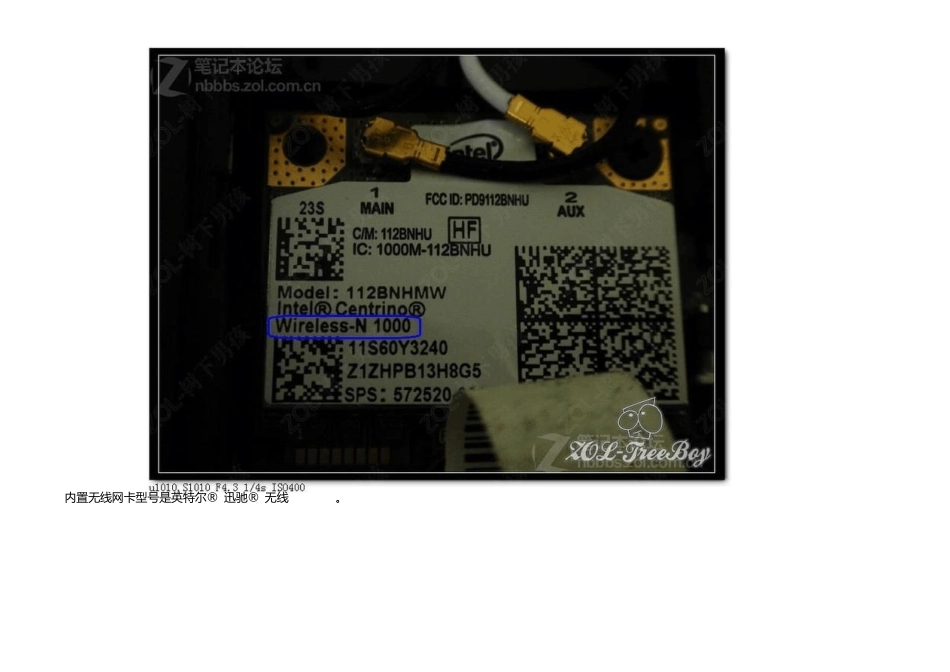

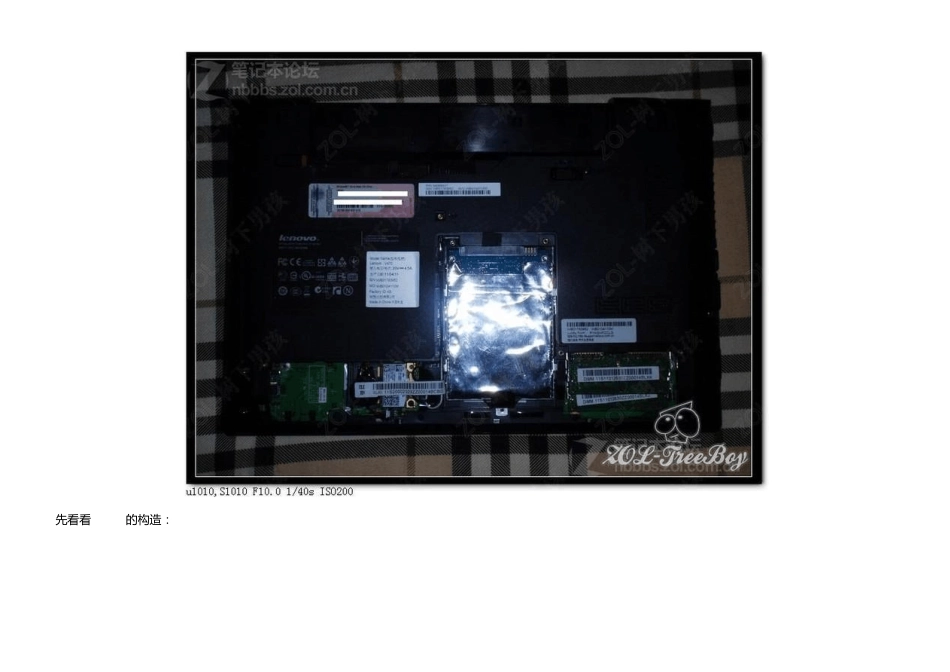

先看看 V470的构造: 把 D面 底 板 拆 开 后 能 看 到 中 置 的 硬 盘 , 硬 盘 左 侧 是 无 线 网 卡 模 块 , 右 侧 是 内 存 。 内 置 无 线 网 卡 型 号 是 英 特 尔 ® 迅 驰 ® 无 线 N 1000。 V470也 是 内 置 两 个 mini-PCIE接口 , 图 中 红 框 位 置 是 第 二 个 接 口 , 这 个 位 置 的 空 间 足 够 我 们 添 加 无 线 上 网 卡 甚 至 mini-PCIE接 口 的 SSD。 V470要 观 察 内 部 构 造 、清理散热器等与 V460一样是需要 把整机拆散的。把 D面所有螺丝都拧开以后,键盘就可以拆卸下来。上面第二幅图中的红框位置是键盘的四个卡位,我不是撬出来,而是直接在光驱位置把键盘顶起来。图中蓝色框位置是 CD面连接的最后一颗螺丝,这个螺丝请看下面的图。 这 个 帖 上 面 是 有 易 碎 贴 , 这 也 说 白 了 我 们 不 得 擅 自 晒 开 这 机 器 , 那 么 我 们 是 不 是 只 能 付 款 去 售 后 清 理 时 散 热 器 呢 。从 2011年 5月 1日开 始, 联想旗下的笔记本电脑即使是 在保修期内去 售 后 清 理 散 热 器 也 是 需要收费。。这 个 我 在客服热 线那 里也 得 到证实。 键 盘 拆 卸 以 后 , C面 状 况 如 上 图 。在键 盘 架上 我们看到很多排线。我个人感觉比 V460的复杂。。 分离 CD面 需要先把这些排线都拔开。 分 离 CD面 以 后 我 们 看 到 了 主 板 , 在 这 里 , 主 板 只 有 一 个 固 定 螺 丝 , 上 图 中 蓝 色 圆 圈 位 置 就 是 , 我 们 先 把 屏 幕 排 线 、音频线 、USB排 线 等移除, 右下角的蓝 色 排 线 需要整个 拆卸。 这 个 是 排 线 近 图 , 屏 幕 排 线 是 使 用 双 面 胶 粘 贴 在 主 板 覆 盖 的 塑 料 膜 上 , 我 们 需 要 直 接 排 线 撕 下 来 , 而 音 频 线 那 里 使 用 胶 布 固 定 , 也 是 需 要 移 走 滴 , 要 不 然 就 妨 碍 主板 的 拆 卸 。 被 拆 卸 主 板 后 的 D面 如 上 图 。左上 角与右上 角的 是两个内置扬声器。 这 对 扬 声 器 的 音 质 如 何 就 见 仁 见 智 了 , 我 对 笔 记 ...
