联想Y460维修拆机过程全解

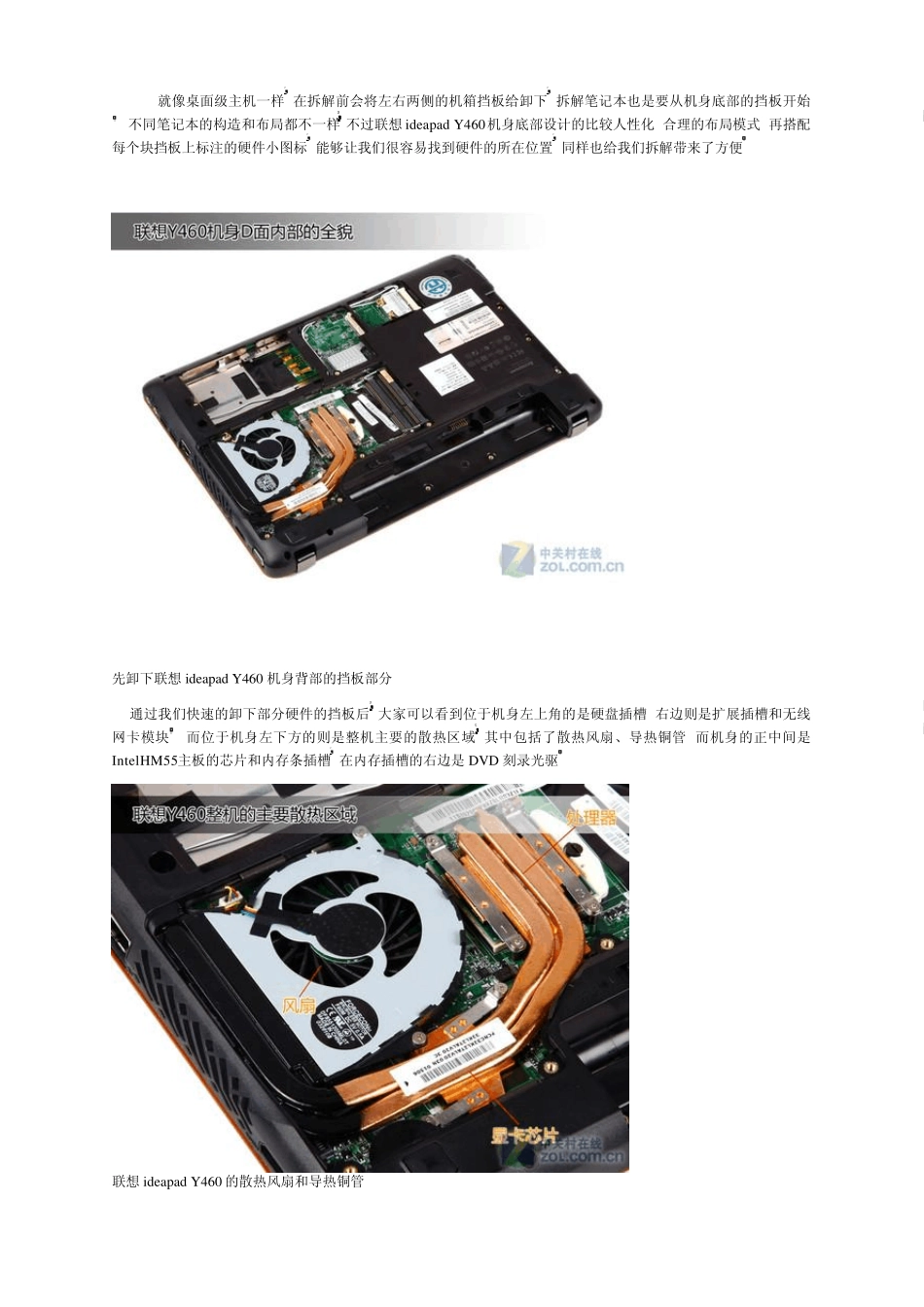

联想Y460维修拆机过程全解_第1页
1/29

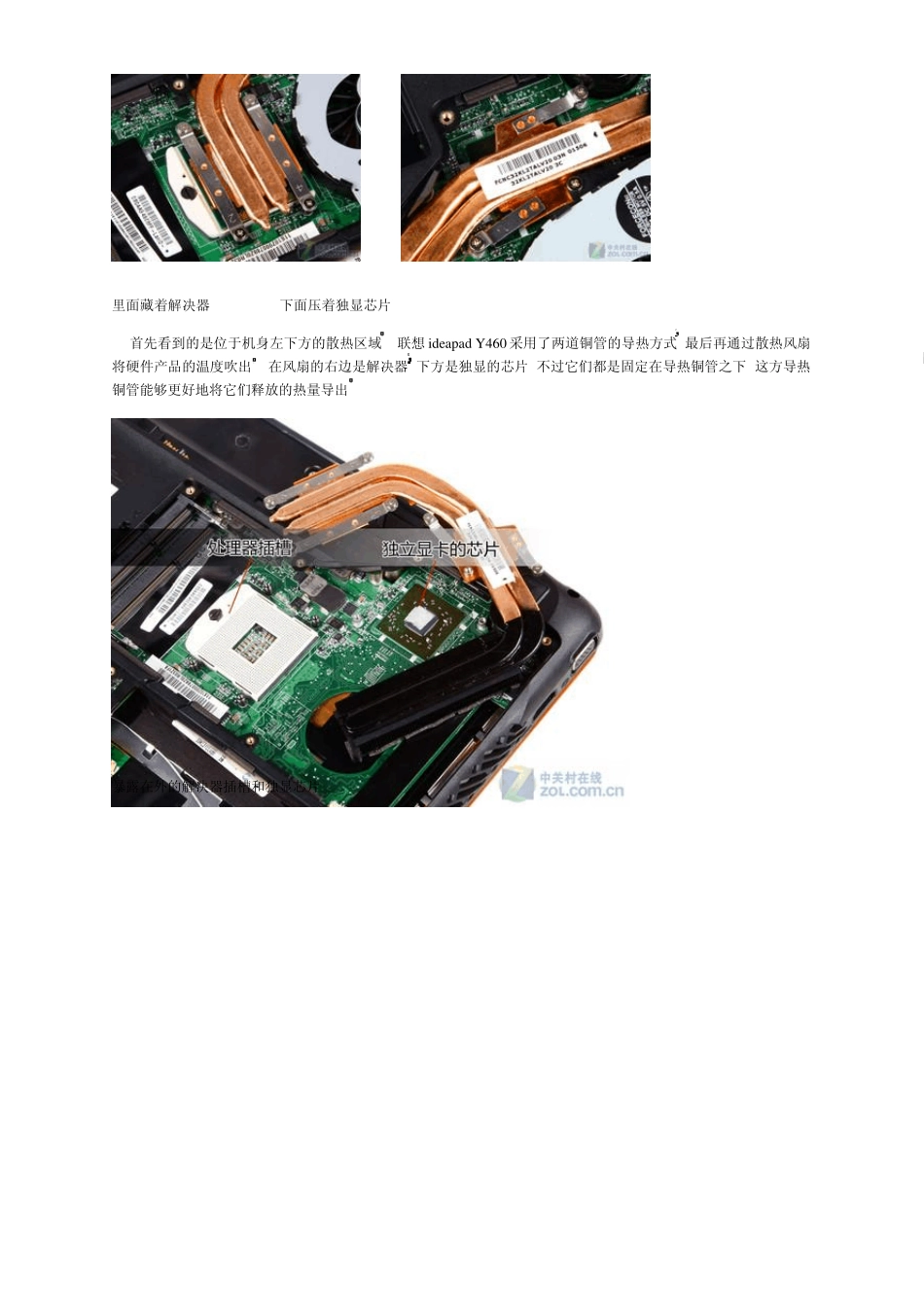

联想Y460维修拆机过程全解_第2页
2/29

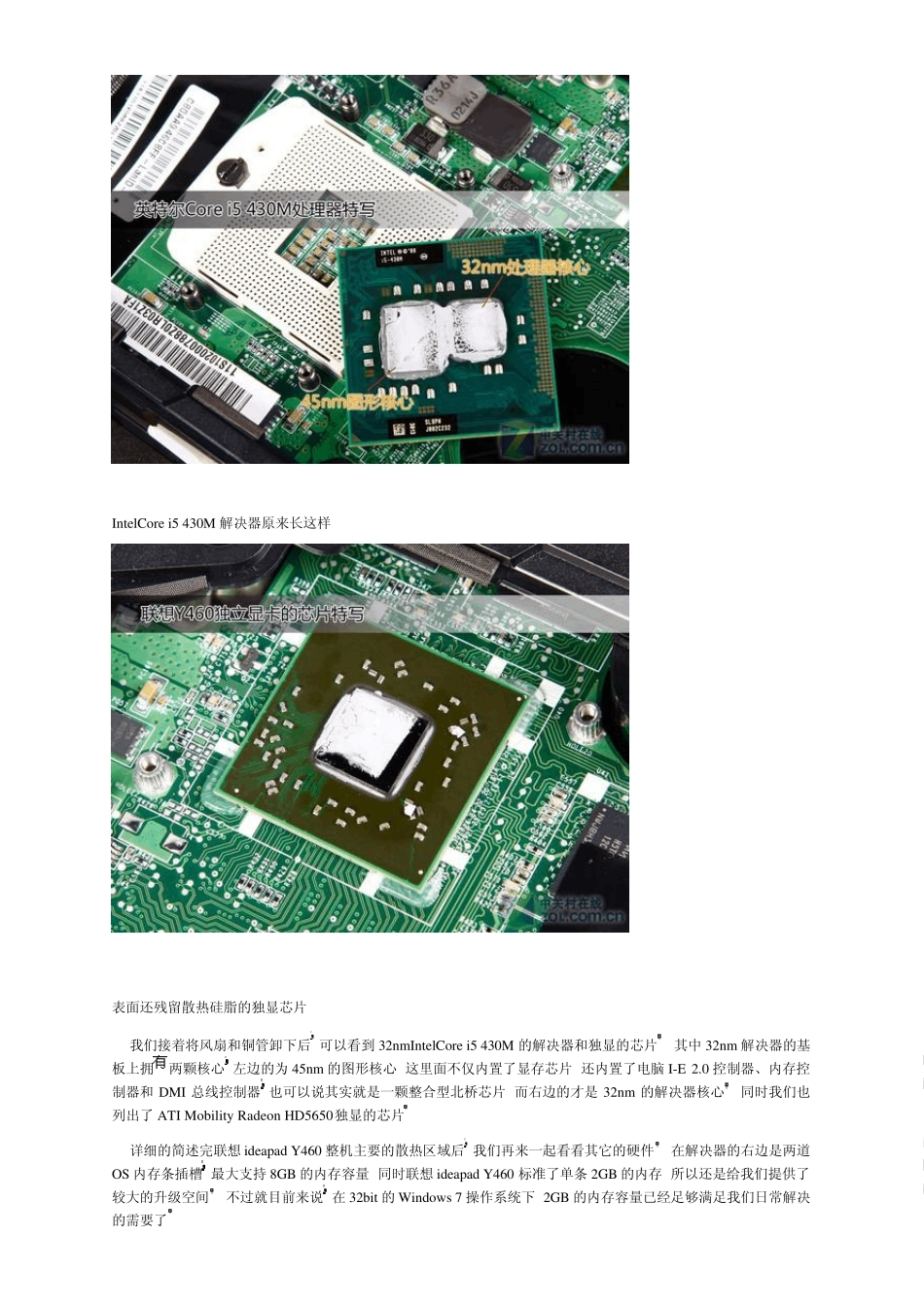

联想Y460维修拆机过程全解_第3页
3/29
就像桌面级主机一样 在拆解前会将左右两侧的机箱挡板给卸下 拆解笔记本也是要从机身底部的挡板开始不同笔记本的构造和布局都不一样 不过联想 ideapad Y460机身底部设计的比较人性化 合理的布局模式 再搭配每个块挡板上标注的硬件小图标 能够让我们很容易找到硬件的所在位置 同样也给我们拆解带来了方便 先卸下联想 ideapad Y460 机身背部的挡板部分 通过我们快速的卸下部分硬件的挡板后 大家可以看到位于机身左上角的是硬盘插槽 右边则是扩展插槽和无线网卡模块而位于机身左下方的则是整机主要的散热区域 其中包括了散热风扇、导热铜管 而机身的正中间是IntelHM55主板的芯片和内存条插槽 在内存插槽的右边是 DVD 刻录光驱 联想 ideapad Y460 的散热风扇和导热铜管 里面藏着解决器 下面压着独显芯片 首先看到的是位于机身左下方的散热区域联想 ideap ad Y460 采用了两道铜管的导热方式 最后再通过散热风扇将硬件产品的温度吹出在风扇的右边是解决器下方是独显的芯片 不过它们都是固定在导热铜管之下 这方导热铜管能够更好地将它们释放的热量导出 暴露在外的解决器插槽和独显芯片 IntelCore i5 430M 解决器原来长这样 表面还残留散热硅脂的独显芯片 我们接着将风扇和铜管卸下后可以看到32nmIntelCore i5 430M 的解决器和独显的芯片其中32nm 解决器的基板上拥两颗核心左边的为45nm 的图形核心这里面不仅内置了显存芯片还内置了电脑I-E 2.0 控制器、内存控制器和DMI 总线控制器也可以说其实就是一颗整合型北桥芯片而右边的才是 32nm 的解决器核心同时我们也列出了ATI Mobility Radeon HD5650独显的芯片 详细的简述完联想 ideapad Y460 整机主要的散热区域后我们再来一起看看其它的硬件在解决器的右边是两道OS 内存条插槽 最大支持 8GB 的内存容量 同时联想 ideapad Y460 标准了单条 2GB 的内存所以还是给我们提供了较大的升级空间不过就目前来说 在 32bit 的Windows 7 操作系统下2GB 的内存容量已经足够满足我们日常解决的需要了 主板上标准的两道 OS 内存条插槽(最大支持 8GB) 联想 ideapad Y460 的硬盘插槽 硬盘方面 联想 ideapad Y460 采用了 320GB 7200RPM SATA-II 硬盘7200RPM 相比之前 5400RPM 的硬盘在理论读取速度上就提升了 20~30%之间 再搭配 Intel 全新平台的优势 在硬盘读取速度上又了较大量度的提升如果部分朋友感觉 320GB ...
