联想主板音频和USB跳线的定义

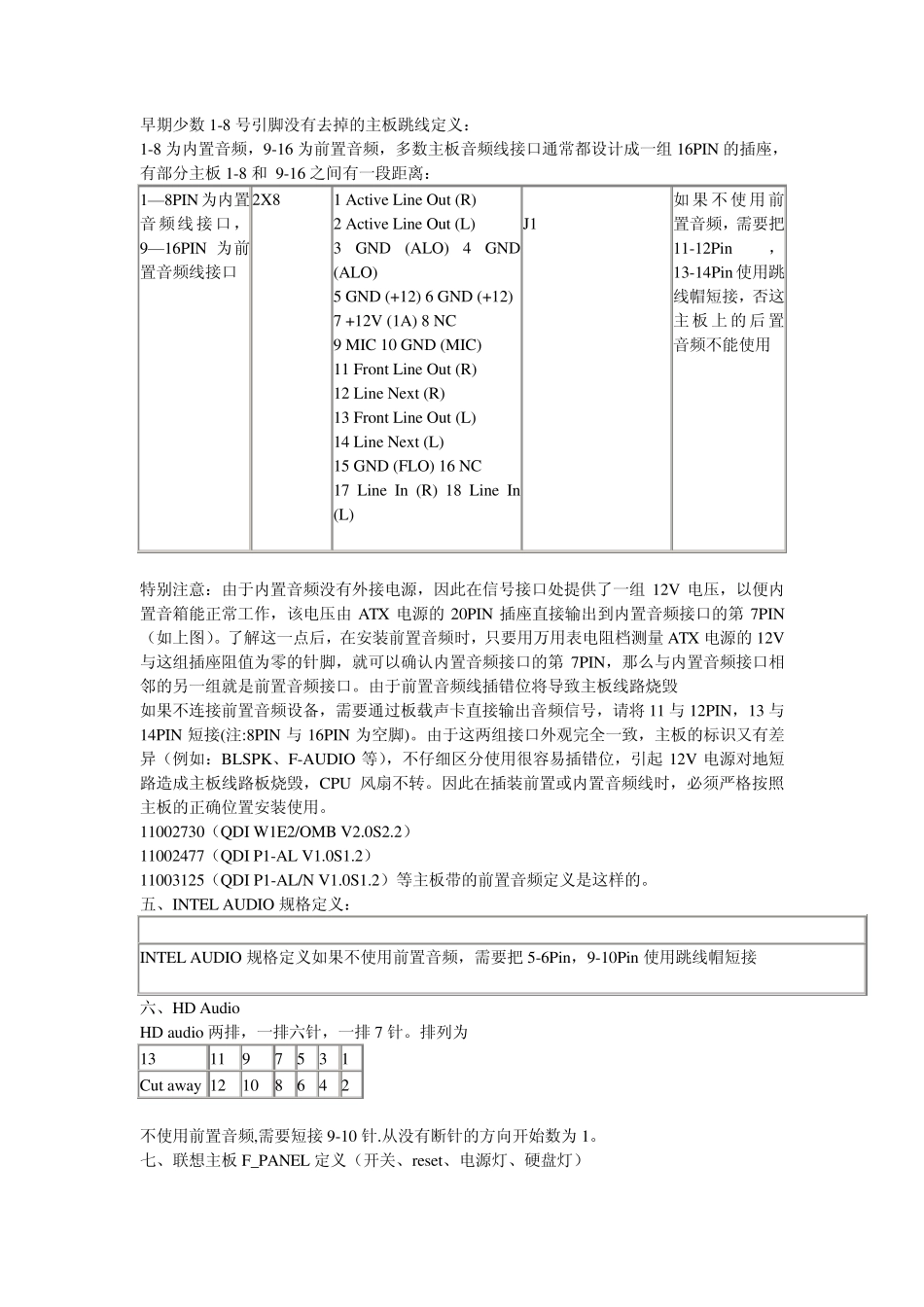

联想主板音频和USB 跳线的定义(2008-07-30 21:13:03) 联想主板音频和USB 跳线的定义 主板音频和USB 跳线的定义有联想标准和Intel 标准。两种标准的定义不同。2004 年以前开始使用的主板（主板编号是11004XXX 开头或者更低）两种标准的都有。商用机使用Intel定义的主板很少。有部分Intel 标准的主板带有转接线，通过转接线转成联想标准。2004 年以后开始使用的主板，基本都统一为联想标准。在指导用户操作时，先通过用户描述和主板图片查询跳线定义是哪种标准。 一．联想USB 规格定义： USB Connector Definition For LEGEND USB3 Pin No. Symbol Pin No. Symbol EXAMPLE: USB3 2 10 1 1 +5V 与+5VSB 共存的DUAL 方式 2 GND 3 USB0- 4 (Cut away) 5 USB0+ 6 USB1+ 7 GND 8 USB1- 9 GND 10 +5V 与+5VSB 共存的DUAL 方式 USB4 Pin No. Symbol Pin No. Symbol EXAMPLE: USB4 2 10 1 1 +5V 与+5VSB 共存的DUAL 方式 2 GND 3 USB0- 4 (Cut away) 5 USB0+ 6 USB1+ 7 GND 8 USB1- 9 GND 10 +5V 与+5VSB 共存的DUAL 方式 二、INTEL USB 规格定义： 三、联想11 针 USB 规格定义： 11 针增加的2 针没有实际定义，即在Intel USB 规格定义的1 和2 针前面增加 2 针。 四、联想AUDIO 规格定义： Audio Header: (2x8) (F_Audio) Pin No. Symbol Pin No. Symbol ● 9 ● 10 ● 11 ● 12 ● 13 ● 14 ● 15 ○ 16 9 MIC 10 GND (MIC) 11 Front LINE Out(R) 12 LINE Next(R) 13 Front LINE Out(L) 14 LINE Next(L) 15 GND (fLO) 16 (Cut away) Note 多数主板1-8 号引脚布线保留,但是PIN 脚去掉，如果不使用前置音频，需要把11-12Pin，13-14Pin 使用跳线帽短接。 早期少数 1-8 号引脚没有去掉的主板跳线定义： 1-8 为内置音频，9-16 为前置音频，多数主板音频线接口通常都设计成一组 16PIN 的插座，有部分主板 1-8 和 9-16 之间有一段距离： 1—8PIN为内置音频线接口，9—16PIN 为前置音频线接口 2X8 1 Active Line Out (R) 2 Active Line Out (L) 3 GND (ALO) 4 GND (ALO) 5 GND (+12) 6 GND (+12) 7 +12V (1A) 8 NC 9 MIC 10 GND (MIC) 11 Front Line Out (R) 12 Line Next (R) 13 Front Line Out (L) 14 Line Next...
