联想服务器的raid配置及Server2012操作系统的安装

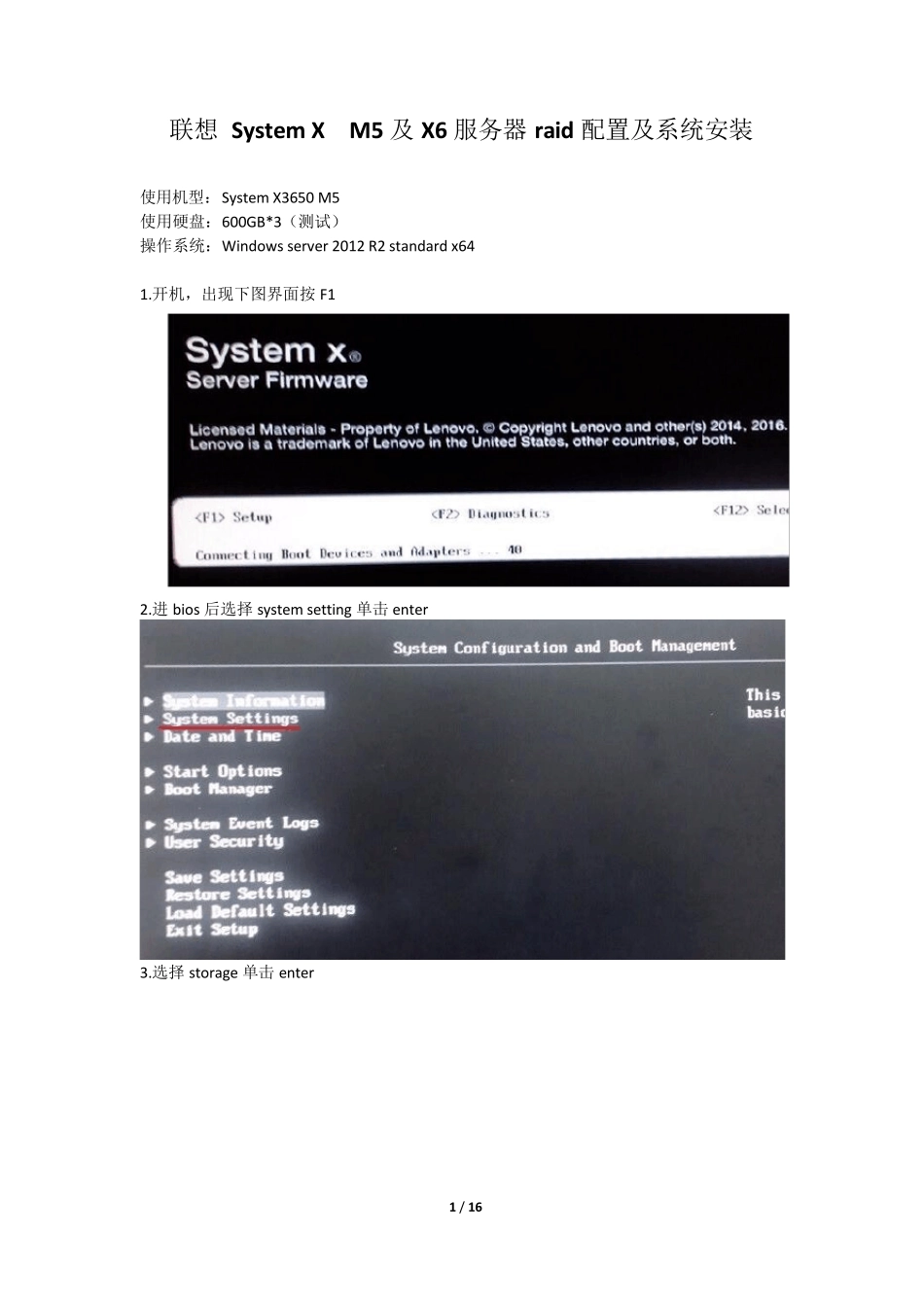

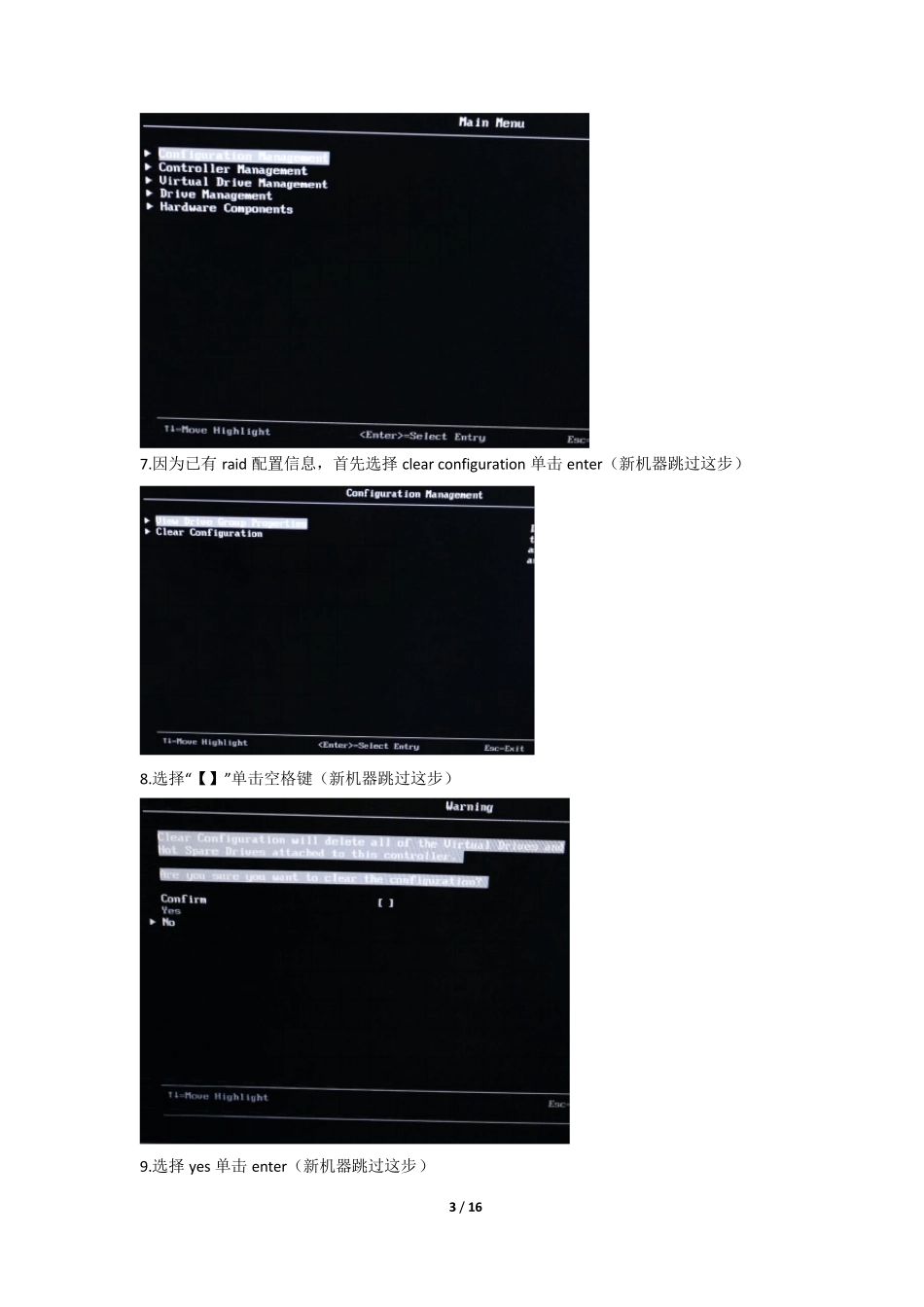

1 / 16 联想 System X M5 及X6 服务器raid 配置及系统安装 使用机型：System X3650 M5 使用硬盘：600GB*3（测试） 操作系统：Windows server 2012 R2 standard x64 1.开机，出现下图界面按 F1 2.进 bios 后选择 system setting 单击 enter 3.选择 storage 单击 enter 2 / 16 4.可以看到阵列卡为 M5210 单击 enter 5.选择 main menu 单击 enter 6.选择 configu ration management 单击 enter 3 / 16 7.因为已有raid 配置信息，首先选择clear configuration 单击enter（新机器跳过这步） 8.选择“【】”单击空格键（新机器跳过这步） 9.选择yes 单击enter（新机器跳过这步） 4 / 16 10.选择ok 单击enter（新机器跳过这步） 11.此时多出create 项，选择create virtual drive 单击enter（若选择ok 后仍然只能看到view和clear 两项，可以exit 到上一级菜单然后重新进入 configuration management） 12.选择raid 级别（RAID0,RAID1,RAID5） 5 / 16 13.选择raid5 后单击 enter（如 2 块盘选择RAID1） 14.选择select drivers 单击 enter 6 / 16 15.选择check all 单击enter 16.选择apply changes 单击enter 7 / 16 17.选择save configuration 单击enter 保存配置后多次按 esc 退出 8 / 16 18.添加USB 启动项及从 U 盘启动或 CD/DVD 安装系统 选择 Boot Manager 选择 Add Boot Option 9 / 16 选择第一个选项 选择USB Storage 然后回车 enter 返回到 bios 初始界面 选择SAVE 保存更改 10 / 16 19.配置完raid 和添加u sb 启动后接下来是系统安装 选择 Start Option 选择 USB Storage （u 盘） 或 CD/DVD（光盘） 11 / 16 20.选择系统版本windows server 2012 R2 standard（带GUI 的服务器）x64 12 / 16 21.选择自定义安装 22.磁盘分区 13 / 16 23.等待安装 24.设置密码 25.登陆系统 14 / 16 26.由于未安装驱动，设备管理器出现问题设备，右击选择更新驱动程序（基本设备是主板芯片驱动，，其他的浏览选择U 盘 2012 X 64） 15 / 16 27.选择浏览从 U 盘查找驱动程序 16 / 16 28.点击下一步，安装成功
