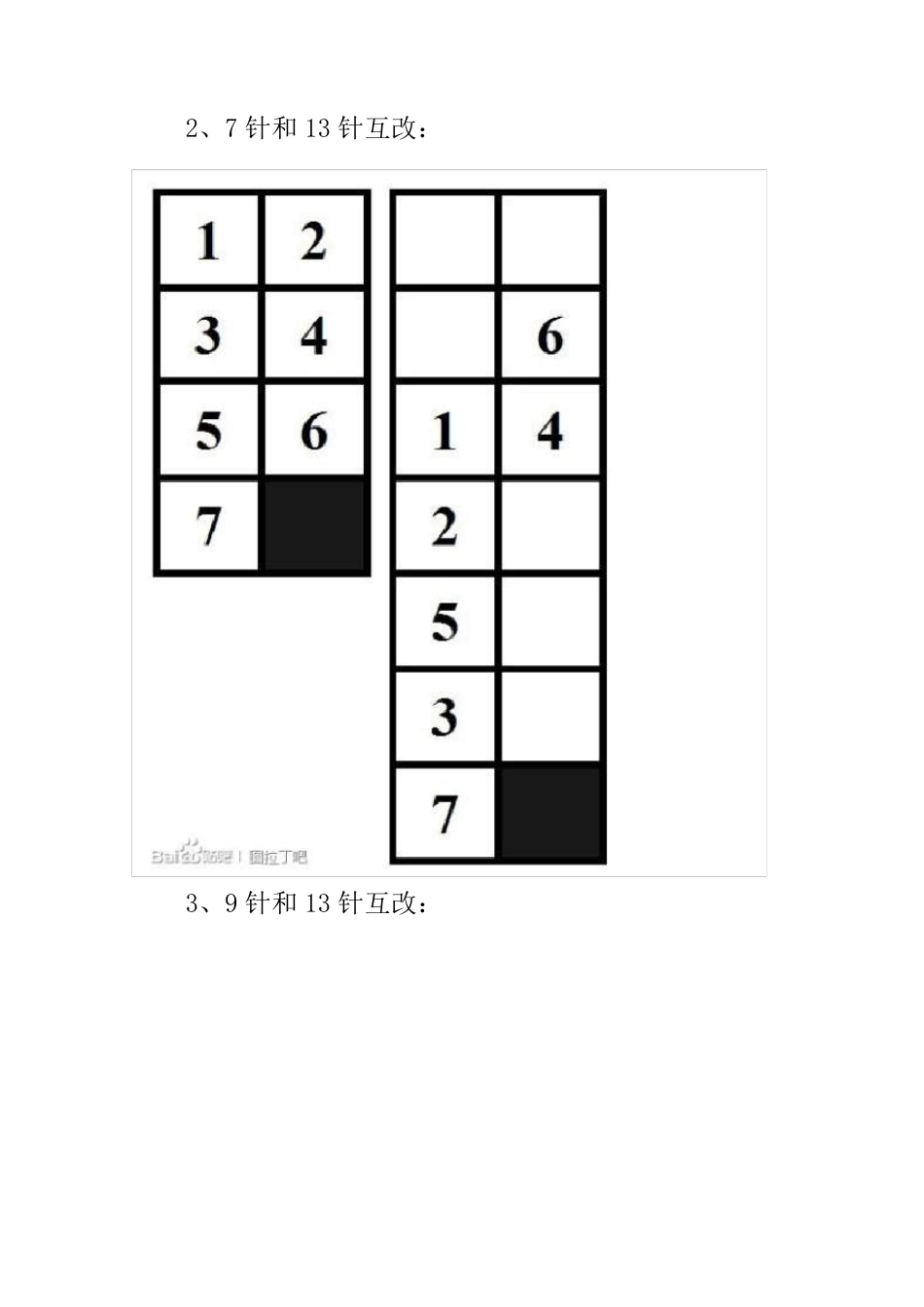

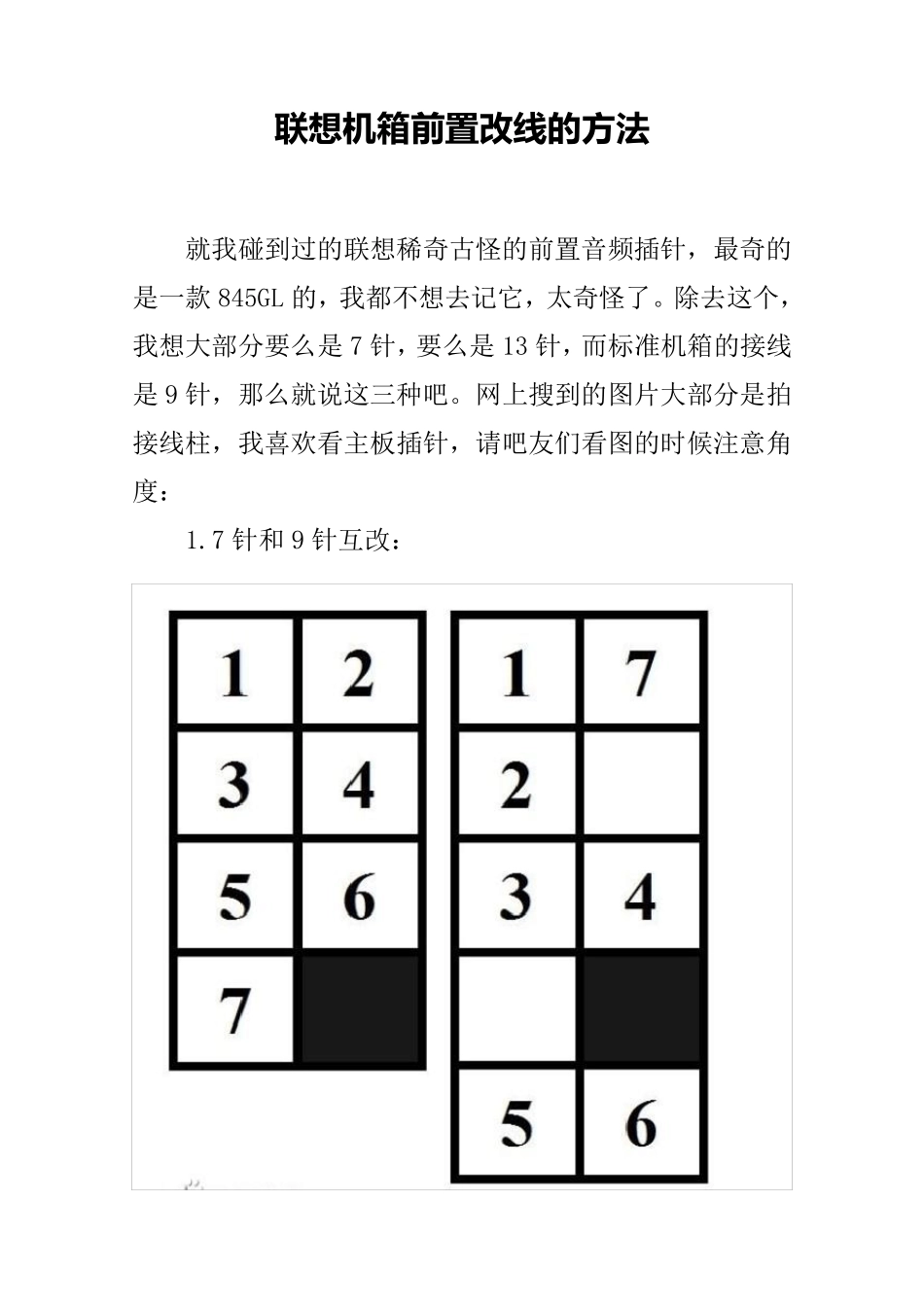

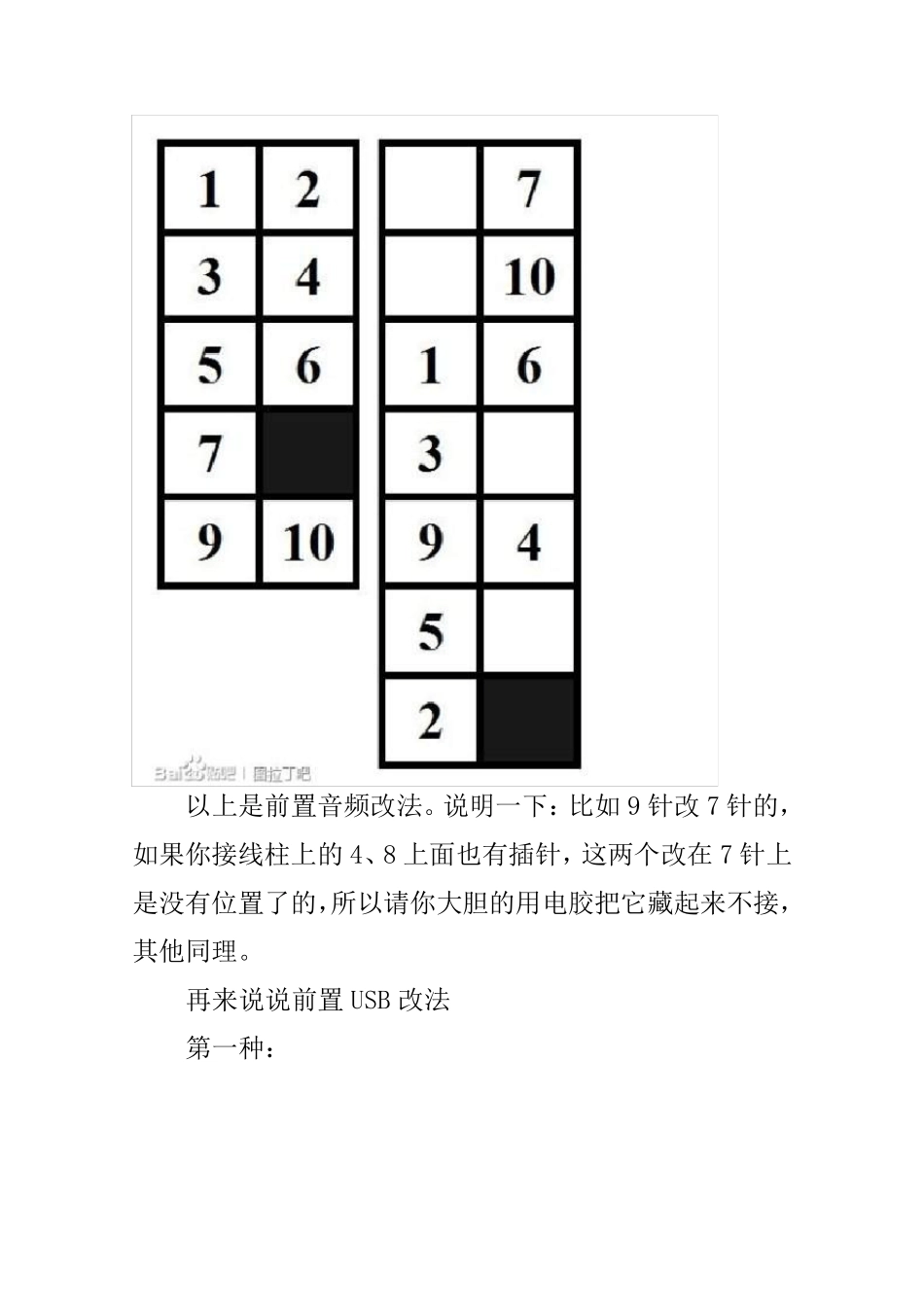

联 想 机 箱 前置改线的方法 就我碰到过的联想稀奇古怪的前置音频插针,最奇的是一款845GL 的,我都不想去记它,太奇怪了。除去这个,我想大部分要么是7 针,要么是13 针,而标准机箱的接线是9 针,那么就说这三种吧。网上搜到的图片大部分是拍接线柱,我喜欢看主板插针,请吧友们看图的时候注意角度: 1.7 针和 9 针互改: 2、7 针和 13 针互改: 3、9 针和 13 针互改: 以上是前置音频改法。说明一下:比如9 针改7 针的,如果你接线柱上的4、8 上面也有插针,这两个改在 7 针上是没有位置了的,所以请你大胆的用电胶把它藏起来不接,其他同理。 再来说说前置USB 改法 第一种: 第二种: 这种的下面那排颜色我是凭映像写的,不知道是不是棕黄蓝黑黑,如果确实错了,你记位置改就对了,抱歉,手头暂时没有联想机箱。 主要就是这两种。 奇葩的来了,注意联想这款机箱: 坑爹的联想,这款的前置插针颜色是这样的: 我们知道,USB 的标准颜色都是红白绿黑排列的,你要是把这款的插针按颜色排成红白绿黑你就悲剧了,它应该这么改: 我就上了一次当,先把针全抽出来了,然后找了个柱子上针,一看颜色,嘿,红白绿黑,好改啊,改好插上,在系统里插个U 盘,提示:发现新硬件,你的硬件存在问题,草。。。再一次诅咒坑爹的联想。我接触过的其他款式的联想机箱没碰到过这种情况,欢迎大家补充。 最后说说改线工具: 摄子或针:用来把插针从插线柱里挑出来; 美工刀或小剪刀:用来把插线柱多余的部分切平 摄子和小剪刀还要用来把插线柱堵住了的孔通一通。 有吧友可能会说去哪找接线柱啊,其实不用找,改线时,USB 的插线柱是2 排5 孔,可以用来接音频,音频如果是7 针的,那么是2 排4 孔,可以用来接 USB 虽然很简单的内容,写起来也花了点时间,希望能给想利用联想旧机箱的朋友一点帮助
