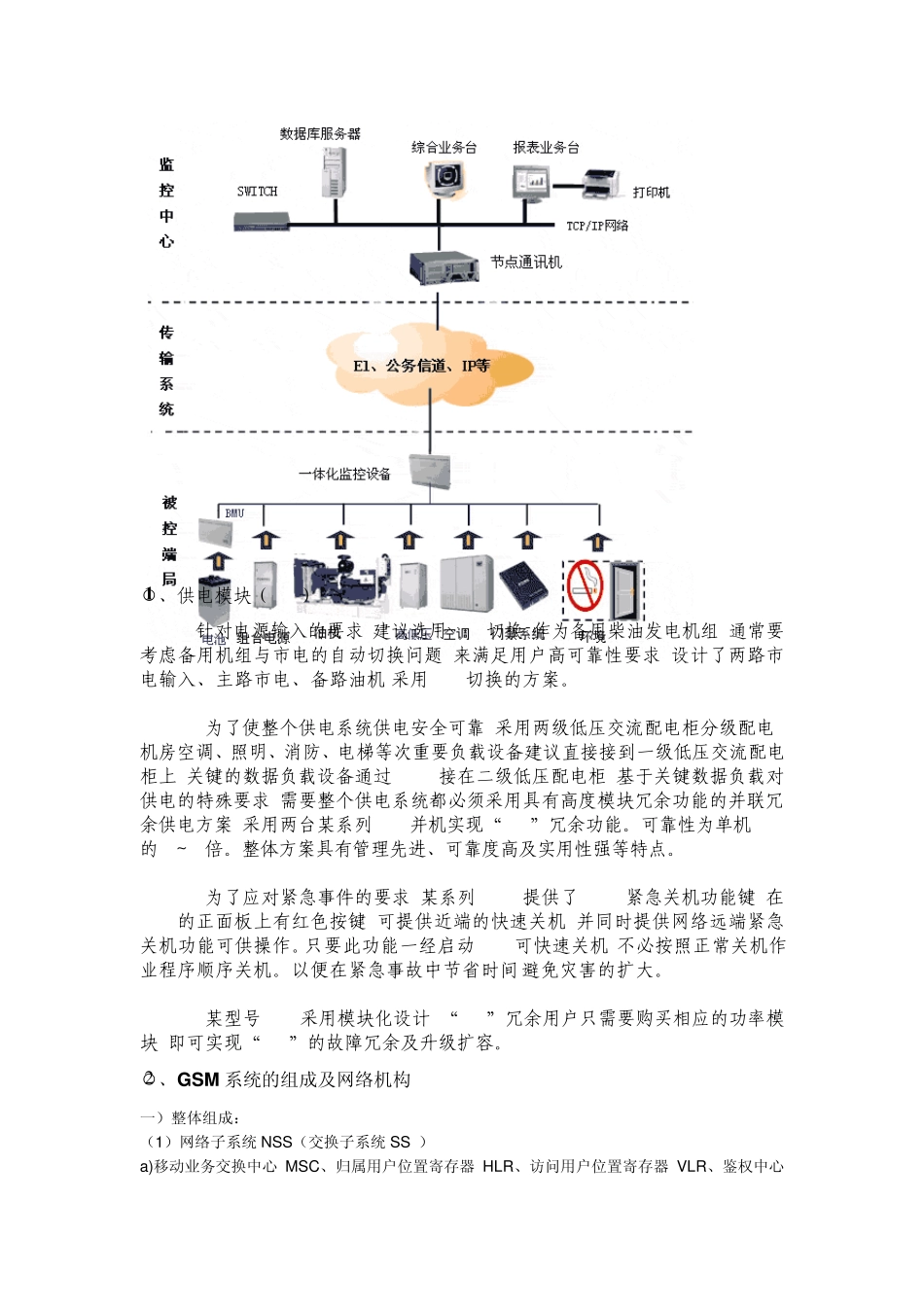

联通机房及见习报告 一、 专业课程：移动通信原理与设备。（任课教师：王娟） 二、见习内容：随州总公司机房设备和流程 三、见习时间：2011年 4月 17日 四、见习地点：随州市联通公司总机房 五、见习目的： 1、了解联通机房的构造 2、了解联通机房的设备设施 3、熟悉联通基站的通信网设备 4、将知识融会贯通 六、见习内容：机房通信主设备 1、移动通信概述 移动通信的定义：移动通信，是指通信双方至少有一方是处于移动状态，并且其中的一部分传输介质是无线的通信方式。 移动通信系统的组成：移动通信包括无线传输、有线传输、信息的收集、处理和存储等，使用的主要设备有无线收发信机、移动交换控制设备和移动终端设备。通常意义上，移动通信系统由移动业务交换中心（MSC）、基站（BS）、移动台（MS）及中继线等部分组成。 下图为移动通信系统的示意图： 2、基站机房的基本配置 平面图如下： ○1 、供电模块（USP） 1)针对电源输入的要求,建议选用ATS切换,作为备用柴油发电机组,通常要考虑备用机组与市电的自动切换问题,来满足用户高可靠性要求,设计了两路市电输入、主路市电、备路油机,采用ATS切换的方案。 (2)为了使整个供电系统供电安全可靠,采用两级低压交流配电柜分级配电,机房空调、照明、消防、电梯等次重要负载设备建议直接接到一级低压交流配电柜上;关键的数据负载设备通过UPS接在二级低压配电柜;基于关键数据负载对供电的特殊要求,需要整个供电系统都必须采用具有高度模块冗余功能的并联冗余供电方案,采用两台某系列UPS并机实现“1+1”冗余功能。可靠性为单机UPS的5～7倍。整体方案具有管理先进、可靠度高及实用性强等特点。 (3)为了应对紧急事件的要求,某系列UPS提供了EPO紧急关机功能键,在UPS的正面板上有红色按键,可提供近端的快速关机,并同时提供网络远端紧急关机功能可供操作。只要此功能一经启动,UPS可快速关机,不必按照正常关机作业程序顺序关机。以便在紧急事故中节省时间,避免灾害的扩大。 (4)某型号 UPS采用模块化设计,“N+X”冗余用户只需要购买相应的功率模块,即可实现“N+X”的故障冗余及升级扩容。 ○2 、GSM 系统的组成及网络机构 一）整体组成： （1）网络子系统NSS（交换子系统SS ） a)移动业务交换中心MSC、归属用户位置寄存器 HLR、访问用户位置寄存器 VLR、鉴权中心AUC、设备识别寄存器EIR （ 2）基站子系统BSS a)基站控制器BSC、基站收发信机BTS （ 3）操作维护子系统OS...
