联锁表(例子、方法、战场图)

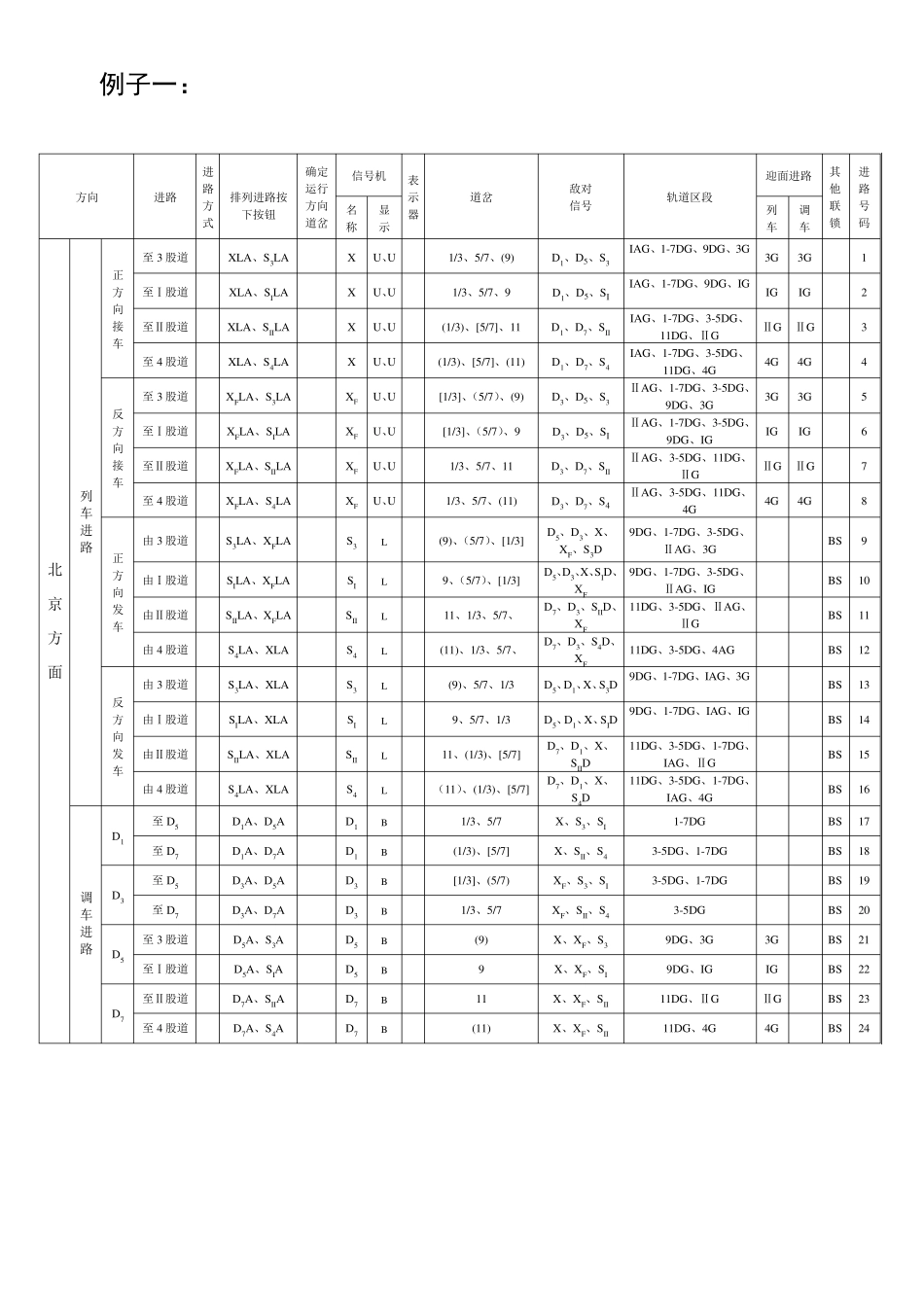

例子一： 方向 进路 进路方式 排列进路按下按钮 确定运行方向道岔 信号机 表示器 道岔 敌对 信号 轨道区段 迎面进路 其他联锁 进路号码 名称 显示 列车 调车 北京方面 列车进路 正方向接车 至3 股道 XLA、S3LA X U、U 1/3、5/7、(9) D1、D5、S3 IAG、1-7DG、9DG、3G 3G 3G 1 至Ⅰ股道 XLA、SILA X U、U 1/3、5/7、9 D1、D5、SI IAG、1-7DG、9DG、IG IG IG 2 至Ⅱ股道 XLA、SIILA X U、U (1/3)、[5/7]、11 D1、D7、SII IAG、1-7DG、3-5DG、11DG、ⅡG ⅡG ⅡG 3 至4 股道 XLA、S4LA X U、U (1/3)、[5/7]、(11) D1、D7、S4 IAG、1-7DG、3-5DG、11DG、4G 4G 4G 4 反方向接车 至3 股道 XFLA、S3LA XF U、U [1/3]、（5/7）、(9) D3、D5、S3 ⅡAG、1-7DG、3-5DG、9DG、3G 3G 3G 5 至Ⅰ股道 XFLA、SILA XF U、U [1/3]、（5/7）、9 D3、D5、SI ⅡAG、1-7DG、3-5DG、9DG、IG IG IG 6 至Ⅱ股道 XFLA、SIILA XF U、U 1/3、5/7、11 D3、D7、SII ⅡAG、3-5DG、11DG、ⅡG ⅡG ⅡG 7 至4 股道 XFLA、S4LA XF U、U 1/3、5/7、(11) D3、D7、S4 ⅡAG、3-5DG、11DG、4G 4G 4G 8 正方向发车 由 3 股道 S3LA、XFLA S3 L (9)、（5/7）、[1/3] D5、D3、X、XF、S3D 9DG、1-7DG、3-5DG、ⅡAG、3G BS 9 由Ⅰ股道 SILA、XFLA SI L 9、（5/7）、[1/3] D5、D3、X、SID、 XF 9DG、1-7DG、3-5DG、ⅡAG、IG BS 10 由Ⅱ股道 SIILA、XFLA SII L 11、1/3、5/7、 D7、D3、SIID、 XF 11DG、3-5DG、ⅡAG、ⅡG BS 11 由 4 股道 S4LA、XLA S4 L (11)、1/3、5/7、 D7、D3、S4D、 XF 11DG、3-5DG、4AG BS 12 反方向发车 由 3 股道 S3LA、XLA S3 L (9)、5/7、1/3 D5、D1、X、S3D 9DG、1-7DG、IAG、3G BS 13 由Ⅰ股道 SILA、XLA SI L 9、5/7、1/3 D5、D1、X、SID 9DG、1-7DG、IAG、IG BS 14 由Ⅱ股道 SIILA、XLA SII L 11、(1/3)、[5/7] D7、D1、X、 SIID 11DG、3-5DG、1-7DG、 IAG、ⅡG BS 15 由 4 股道 S4LA、XLA S4 L （11）、(1/3)、[5/7] D7、D1、X、 S4D 11DG、3-5DG、1-7DG、IAG、4G BS 16 调车进路 D1 至D5 D1A、D5A D1 B 1/3、5/7 X、S3、SI 1-7DG BS 17 至D7 D1A、D7A D1 B (1/3)、[5/7] X、SII、S4 3-5DG、1-7DG BS 18 D3 至D5 D3A、D5A D3 B [1/3]...
