电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

聚乙烯醇(108建筑胶水)

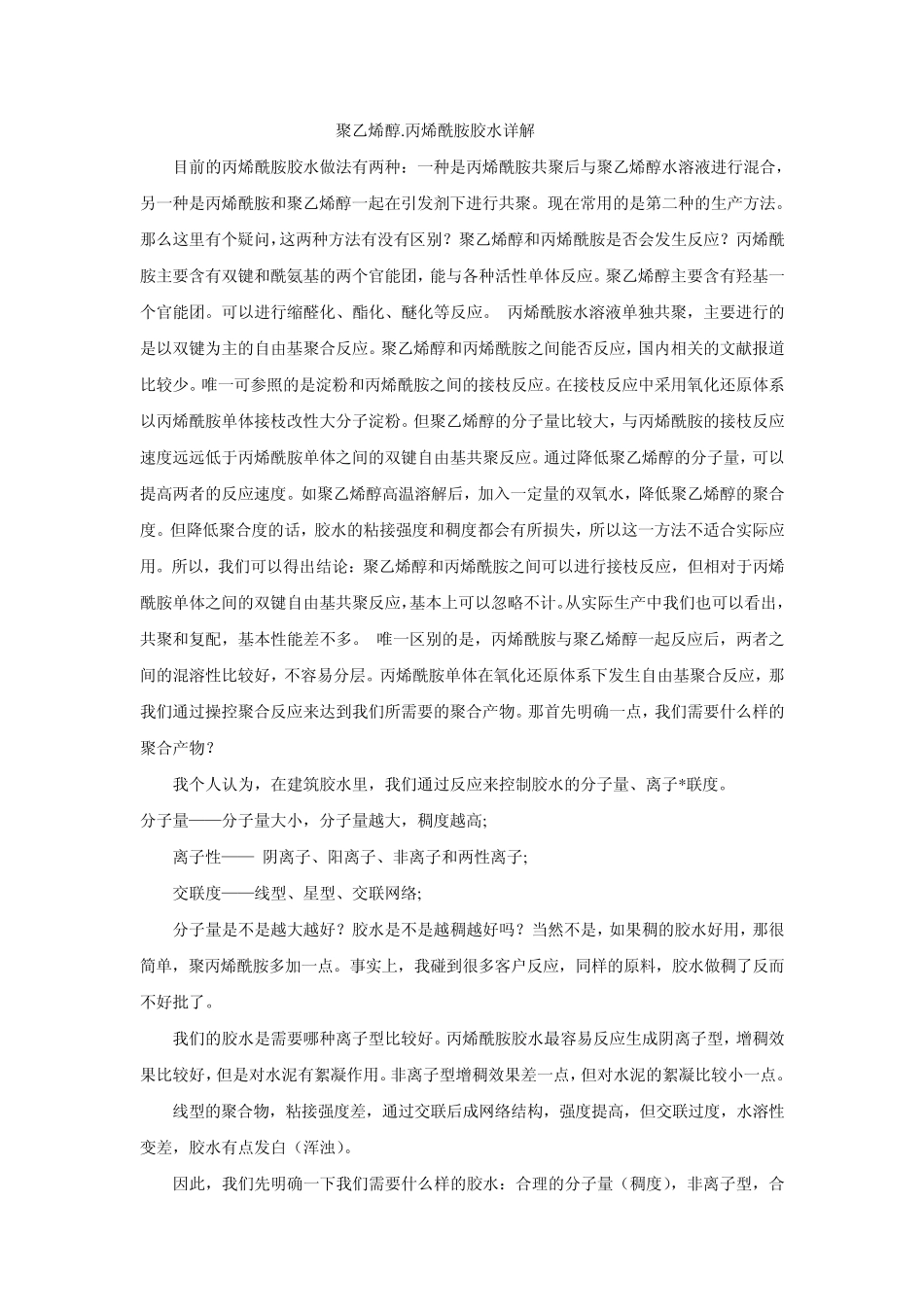

聚乙烯醇(108建筑胶水)_第1页
1/10

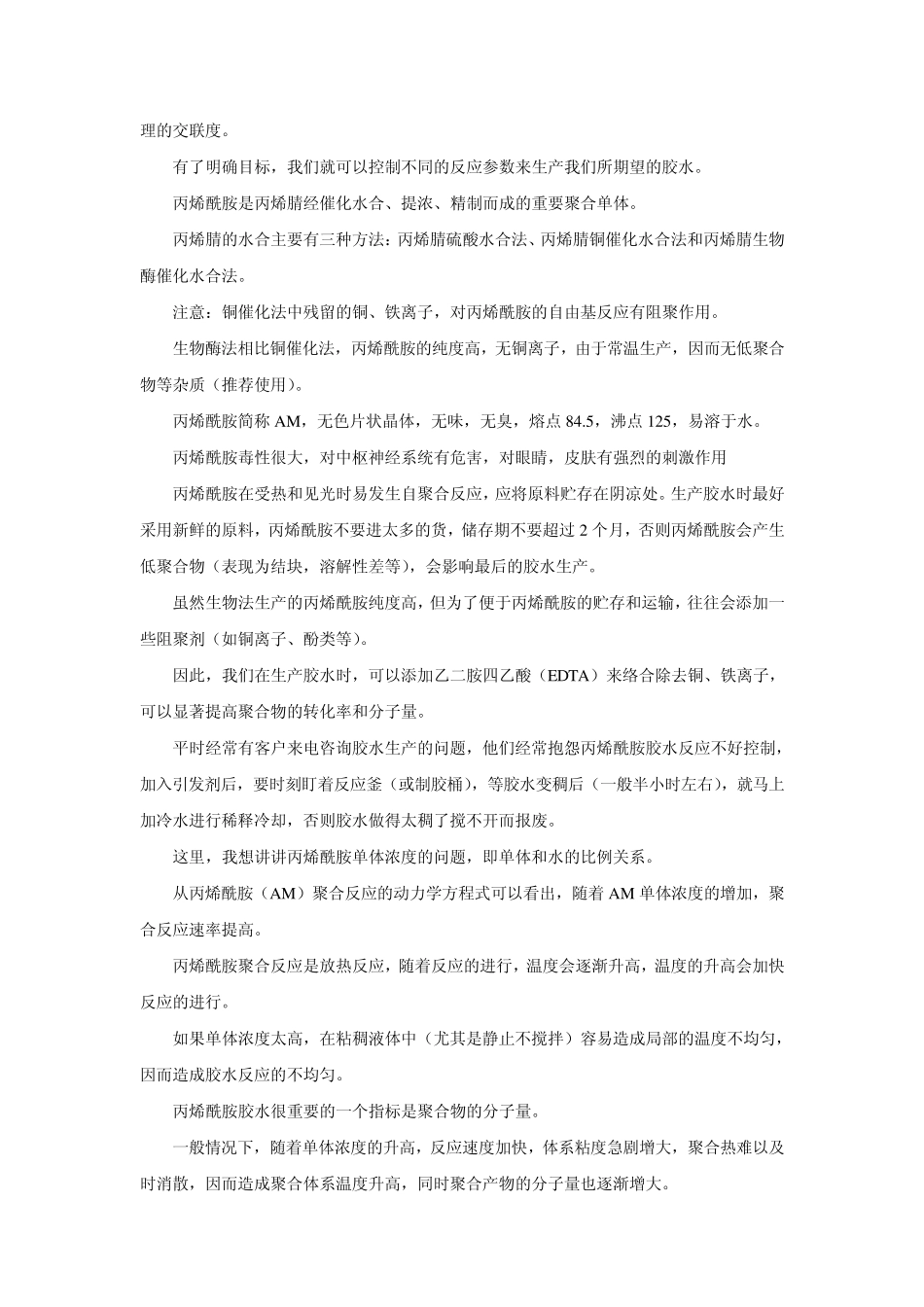

聚乙烯醇(108建筑胶水)_第2页
2/10

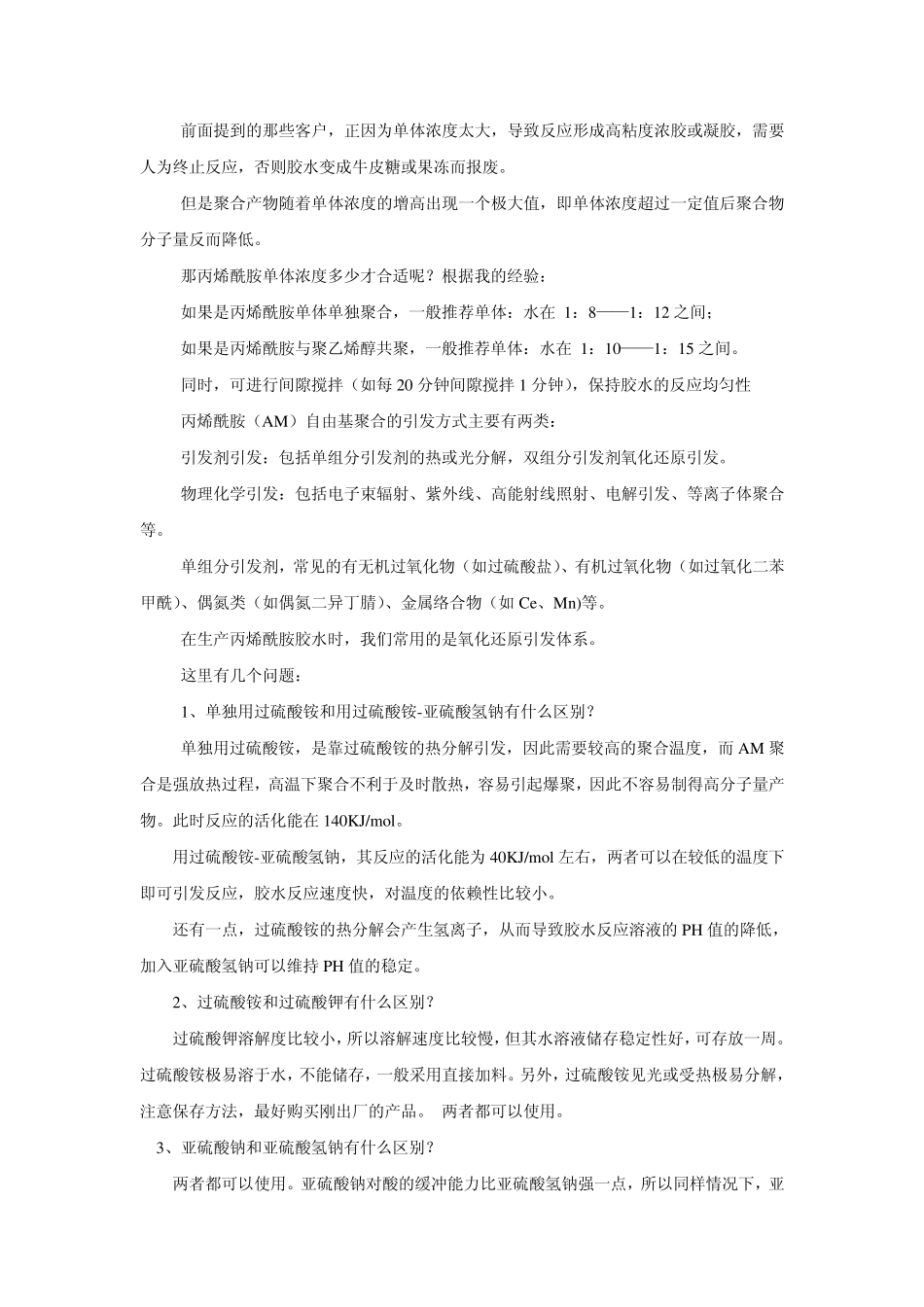

聚乙烯醇(108建筑胶水)_第3页
3/10
聚乙烯醇.丙烯酰胺胶水详解 目前的丙烯酰胺胶水做法有两种:一种是丙烯酰胺共聚后与聚乙烯醇水溶液进行混合,另一种是丙烯酰胺和聚乙烯醇一起在引发剂下进行共聚。现在常用的是第二种的生产方法。那么这里有个疑问,这两种方法有没有区别?聚乙烯醇和丙烯酰胺是否会发生反应?丙烯酰胺主要含有双键和酰氨基的两个官能团,能与各种活性单体反应。聚乙烯醇主要含有羟基一个官能团。可以进行缩醛化、酯化、醚化等反应。 丙烯酰胺水溶液单独共聚,主要进行的是以双键为主的自由基聚合反应。聚乙烯醇和丙烯酰胺之间能否反应,国内相关的文献报道比较少。唯一可参照的是淀粉和丙烯酰胺之间的接枝反应。在接枝反应中采用氧化还原体系以丙烯酰胺单体接枝改性大分子淀粉。但聚乙烯醇的分子量比较大,与丙烯酰胺的接枝反应速度远远低于丙烯酰胺单体之间的双键自由基共聚反应。通过降低聚乙烯醇的分子量,可以提高两者的反应速度。如聚乙烯醇高温溶解后,加入一定量的双氧水,降低聚乙烯醇的聚合度。但降低聚合度的话,胶水的粘接强度和稠度都会有所损失,所以这一方法不适合实际应用。所以,我们可以得出结论:聚乙烯醇和丙烯酰胺之间可以进行接枝反应,但相对于丙烯酰胺单体之间的双键自由基共聚反应,基本上可以忽略不计。从实际生产中我们也可以看出,共聚和复配,基本性能差不多。 唯一区别的是,丙烯酰胺与聚乙烯醇一起反应后,两者之间的混溶性比较好,不容易分层。丙烯酰胺单体在氧化还原体系下发生自由基聚合反应,那我们通过操控聚合反应来达到我们所需要的聚合产物。那首先明确一点,我们需要什么样的聚合产物? 我个人认为,在建筑胶水里,我们通过反应来控制胶水的分子量、离子*联度。 分子量——分子量大小,分子量越大,稠度越高; 离子性—— 阴离子、阳离子、非离子和两性离子; 交联度——线型、星型、交联网络; 分子量是不是越大越好?胶水是不是越稠越好吗?当然不是,如果稠的胶水好用,那很简单,聚丙烯酰胺多加一点。事实上,我碰到很多客户反应,同样的原料,胶水做稠了反而不好批了。 我们的胶水是需要哪种离子型比较好。丙烯酰胺胶水最容易反应生成阴离子型,增稠效果比较好,但是对水泥有絮凝作用。非离子型增稠效果差一点,但对水泥的絮凝比较小一点。 线型的聚合物,粘接强度差,通过交联后成网络结构,强度提高,但交联过度,水溶性变差,胶水有点发白(浑浊)。 因此,我们先明确一下我们需要什么样的胶水:合理的分...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

聚乙烯醇(108建筑胶水)

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
