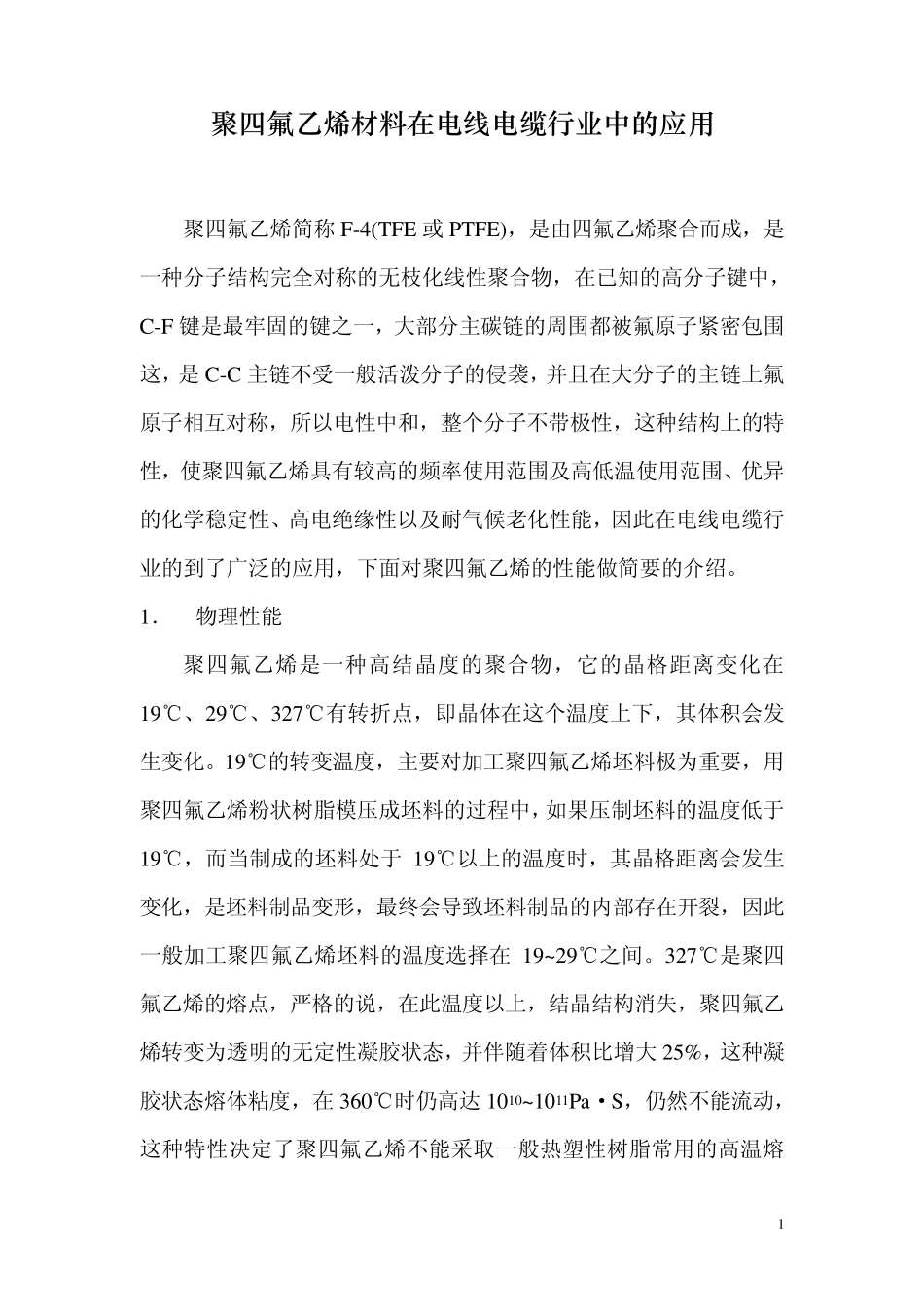

1 聚四氟乙烯材料在电线电缆行业中的应用 聚四氟乙烯简称 F-4(TFE 或 PTFE)，是由四氟乙烯聚合而成，是一种分子结构完全对称的无枝化线性聚合物，在已知的高分子键中，C-F 键是最牢固的键之一，大部分主碳链的周围都被氟原子紧密包围这，是 C-C 主链不受一般活泼分子的侵袭，并且在大分子的主链上氟原子相互对称，所以电性中和，整个分子不带极性，这种结构上的特性，使聚四氟乙烯具有较高的频率使用范围及高低温使用范围、优异的化学稳定性、高电绝缘性以及耐气候老化性能，因此在电线电缆行业的到了广泛的应用，下面对聚四氟乙烯的性能做简要的介绍。 1． 物理性能 聚四氟乙烯是一种高结晶度的聚合物，它的晶格距离变化在19℃、29℃、327℃有转折点，即晶体在这个温度上下，其体积会发生变化。19℃的转变温度，主要对加工聚四氟乙烯坯料极为重要，用聚四氟乙烯粉状树脂模压成坯料的过程中，如果压制坯料的温度低于19℃，而当制成的坯料处于19℃以上的温度时，其晶格距离会发生变化，是坯料制品变形，最终会导致坯料制品的内部存在开裂，因此一般加工聚四氟乙烯坯料的温度选择在 19~29℃之间。327℃是聚四氟乙烯的熔点，严格的说，在此温度以上，结晶结构消失，聚四氟乙烯转变为透明的无定性凝胶状态，并伴随着体积比增大 25%，这种凝胶状态熔体粘度，在 360℃时仍高达1010~1011Pa·S，仍然不能流动，这种特性决定了聚四氟乙烯不能采取一般热塑性树脂常用的高温熔 2 融挤出的加工方式，而是采用类似粉末冶金的加压与烧结相结合的方法加工，由于聚四氟乙烯的导热率低，熔点上下温度时体积变化较大，所以在烧结过程中，在熔点附近加热速率必须缓慢，以使制品内外温度均匀，不然会使制品内部存在应力，严重时甚至会开裂。 2． 电绝缘性能 在广阔的温度和频率范围内，聚四氟乙烯具有优异的电绝缘性能，介质损耗角正切tga 和相对介电常数Er 在工频到109Hz 范围内变化很小，从室温到300℃之间，聚四氟乙烯的介质损耗角正切tga 变化很小，而相对介电常数Er 随温度升高有所下降。聚四氟乙烯的绝缘电阻率较高，其体积电阻率Pv 一般大于1015Ω ·m，表面电阻率Ps 一般大于1016Ω ，即使长期浸入水中变换也不显著，随温度变会也不大。 3． 热性能 聚四氟乙烯具有较高的耐热性和耐低温性能，聚四氟乙烯的耐热性在现有的塑料中是很高的，虽然在200℃时开始有微量的分解物出现，但从200℃至熔点（327℃）级以上温度时，其分解速...
