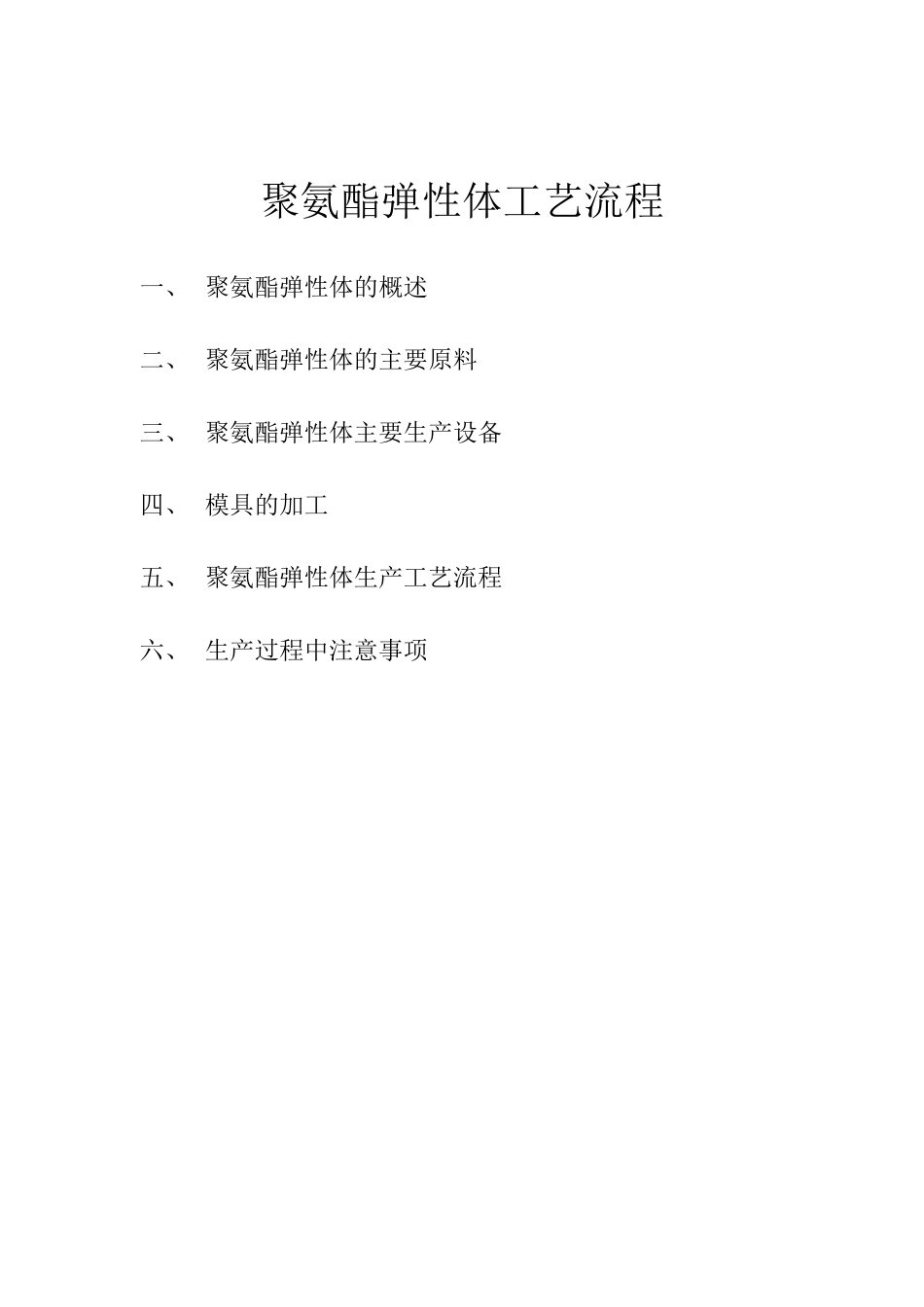

聚氨酯弹性体工艺流程 一、 聚氨酯弹性体的概述 二、 聚氨酯弹性体的主要原料 三、 聚氨酯弹性体主要生产设备 四、 模具的加工 五、 聚氨酯弹性体生产工艺流程 六、 生产过程中注意事项 一、 聚氨酯弹性体的概述 所谓弹性体是指玻璃化温度低于室温，扯断伸长率＞ 50%，外力撤出后复原性比较好的高分子材料，而玻璃化温度高于室温的高分子材料称为塑料。在弹性体中，其扯断伸长率较大（＞200%）、100%定伸应力较小（如＜30Mpa）、弹性较好的可称为橡胶。所以弹性体是比橡胶更为广泛的一类高分子材料。 聚氨酯弹性体，又称聚氨酯橡胶是弹性体中比较特殊的一大类，其原材料品种繁多，配方各种各样，可调范围很大。聚氨酯弹性体硬度范围很宽，低至绍尔A10 以下的低模量橡胶，高至绍尔 D85 的高抗冲击橡胶弹性材料。所以聚氨酯弹性体的性能范围很宽，是介于从橡胶到塑料的一类高分子材料。 二、聚氨酯弹性体主要原材料 聚氨酯弹性体用的原料主要是三大类，即低聚物多元醇、多异氰酸酯和扩链剂（交联剂）。除此之外，有时为了提高反应速度，改善加工性能及制品性能，还需加入某些配合剂。下面只对生产的聚氨酯鞍座所用原材料进行具体描述。 反应过程：多元醇与二异氰酸酯反应，制成低分子量的预聚体；经扩链反应，生成高分子量聚合物；然后添加适当 的交联剂，生成聚氨酯弹性体。其工艺 流 程如下： 2 .1 低聚物多元醇 聚氨酯用的低聚物多元醇平 均 官 能度较低，通 常 为 2 或2~3.相 对分子质 量为 400~6000，但 常 用的为 1000~2000.主要品类有聚酯多元醇、聚醚 多元醇、聚 ε-己 内 酯二醇、聚丁 二烯 多元醇、聚碳 酸酯多元醇和聚合物多元醇等 。它 们 在多元醇 二异氰酸酯 扩链剂 预聚体 浇 注 硫 化 合 成 聚 氨 酯 树 脂 中 起 着 非 常 重 要 的 作 用 。 一 般 可 通 过 改 变 多 元 醇 化 合 物 的 种 类 、分 子 量 、 官 能 度 与 分 子 结 构 等 调 节 聚 氨 酯 的 物 理 化 学 性 能 。 2 .1 .1 聚 酯 多 元 醇 聚 酯 多 元 醇 简 称 聚 酯 ， 是 聚 氨 酯 弹 性 体 最 重 要 的 原 料 之 一 。 它 是 由 二 元 羧 酸和 多 元 醇 缩 聚 而 成 ， 最 常 用 的 二 元 羧 酸 是 己 二 酸 ， 最 常 用 的 多 元 醇 有 乙 二 醇 、 丙...
