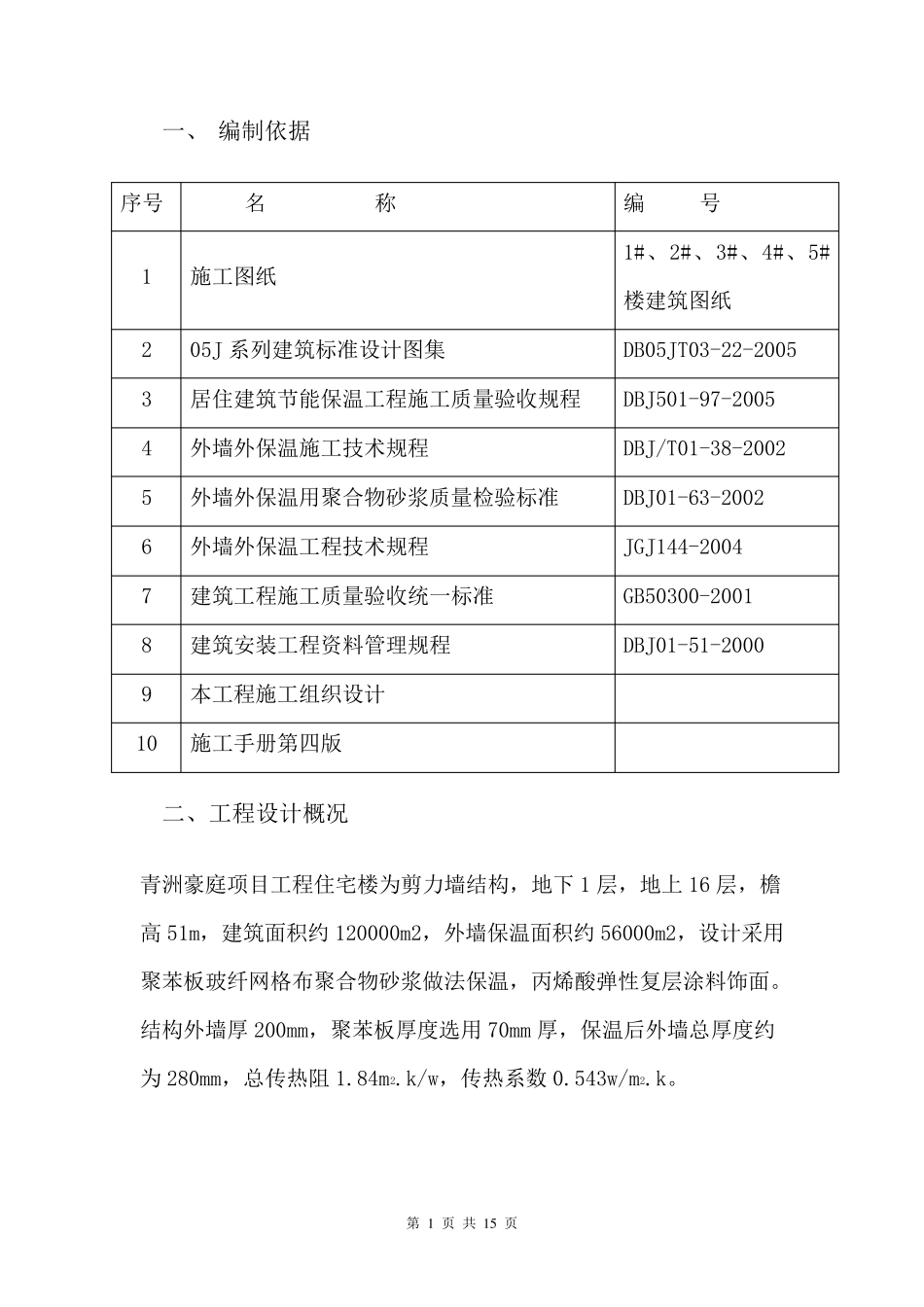

第 1 页 共 1 5 页 一、 编制依据 序号 名 称 编 号 1 施工图纸 1#、2#、3#、4#、5#楼建筑图纸 2 05J 系列建筑标准设计图集 DB05JT03-22-2005 3 居住建筑节能保温工程施工质量验收规程 DBJ501-97-2005 4 外墙外保温施工技术规程 DBJ/T01-38-2002 5 外墙外保温用聚合物砂浆质量检验标准 DBJ01-63-2002 6 外墙外保温工程技术规程 JGJ144-2004 7 建筑工程施工质量验收统一标准 GB50300-2001 8 建筑安装工程资料管理规程 DBJ01-51-2000 9 本工程施工组织设计 10 施工手册第四版 二、工程设计概况 青洲豪庭项目工程住宅楼为剪力墙结构，地下 1 层，地上 16 层，檐高 51m，建筑面积约 120000m2，外墙保温面积约 56000m2，设计采用聚苯板玻纤网格布聚合物砂浆做法保温，丙烯酸弹性复层涂料饰面。结构外墙厚 200mm，聚苯板厚度选用 70mm 厚，保温后外墙总厚度约为 280mm，总传热阻 1.84m2.k/w，传热系数 0.543w/m2.k。 第 2 页 共 1 5 页 聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。基本构造如图 1 所示，首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。具竞争力的体系之一。 三、材料要求 第 3 页 共 1 5 页 第 4 页 共 1 5 页 3.1 其它材料： (1) 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，直径按缝宽的1.3 倍选用； (2) 建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。 四、施工准备 4.1 施工条件 (1) 外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框应已立完。墙体垂直全高：H/1000 且≤30mm、平整度：2m 长度为8mm； (2) 工作地点的环境温度不得低于5℃，风力不大于5 级，雨天不得施工。 (3) 夏季施工为避免施工中突然降雨，应准备遮盖物（塑料薄膜等），防止雨水冲刷墙面。 (4) 安装好外墙面的预埋件，如雨水管卡、空调外机埋件等。 4.2 基层处理：将墙体表面的油污、浮灰、脱模剂、养护液 等影响 粘 结 的物质清 理干 净 ，剔 除 表面的凸 出 物，凹 处用水泥 砂 浆 修 补 找平。 第 5 页 共 1 5 页 4.3 主要施工机...
