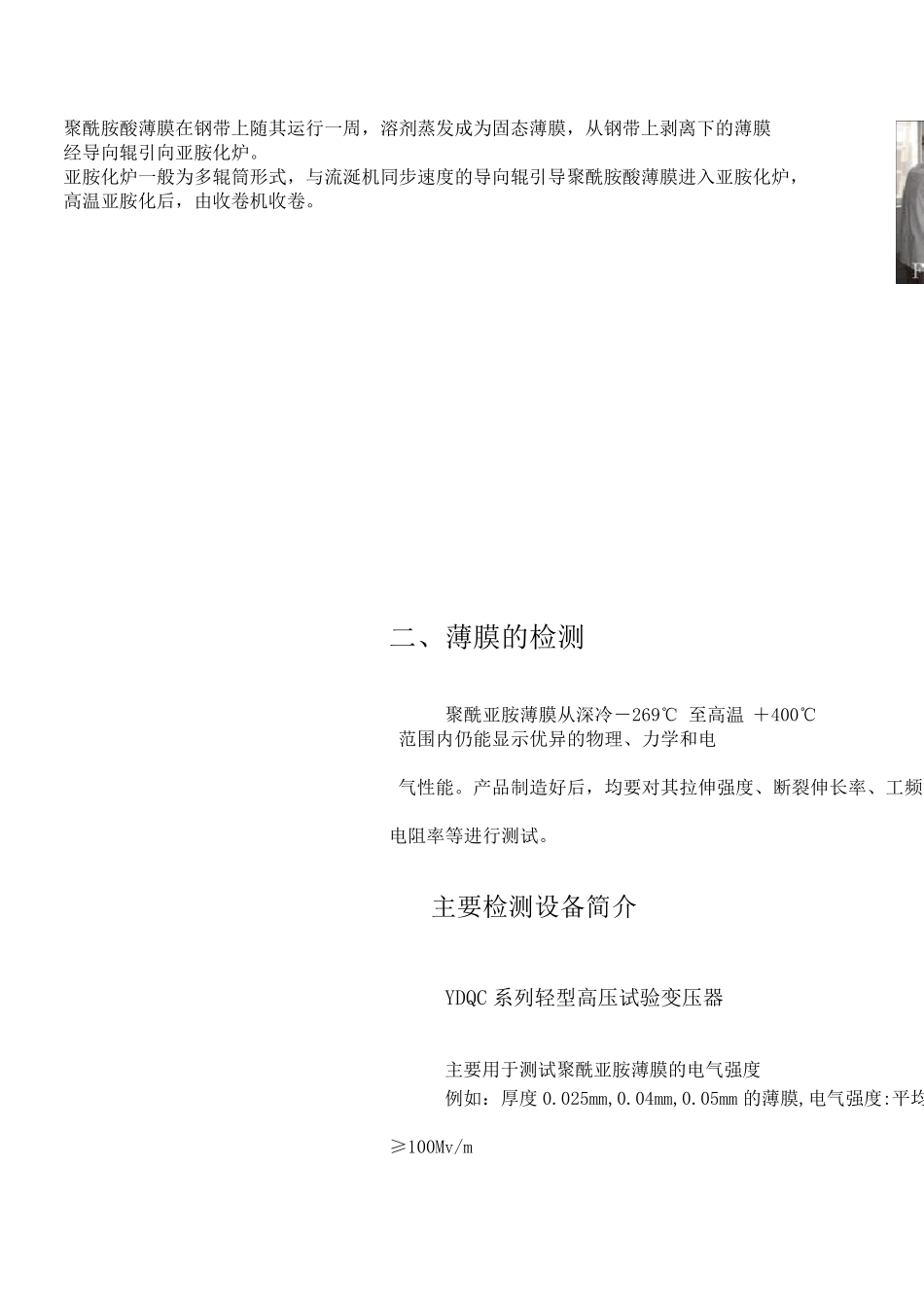

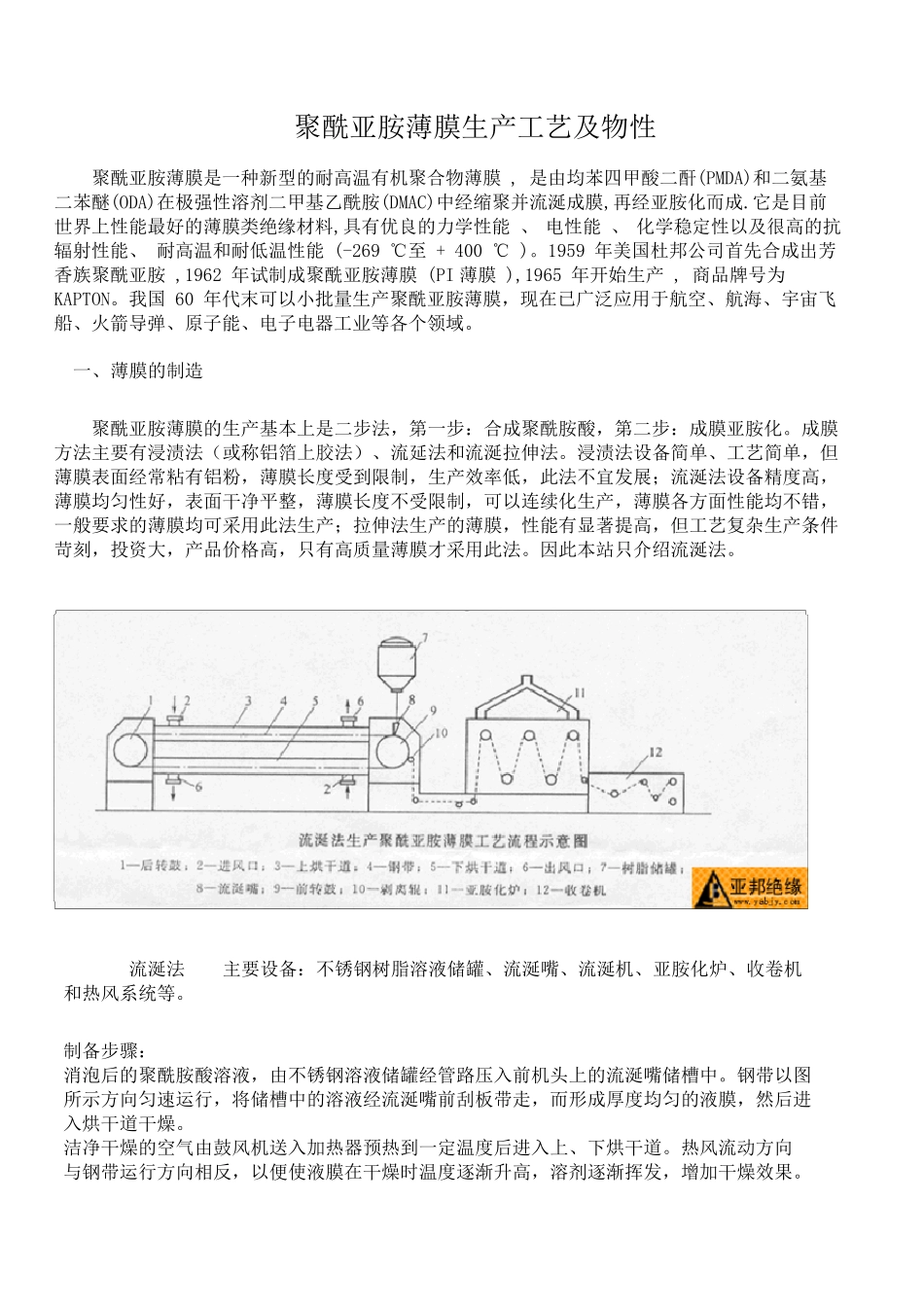

聚酰亚胺薄膜生产工艺及物性 聚酰亚胺薄膜是一种新型的耐高温有机聚合物薄膜 , 是由均苯四甲酸二酐(PMDA)和二氨基二苯醚(ODA)在极强性溶剂二甲基乙酰胺(DMAC)中经缩聚并流涎成膜,再经亚胺化而成.它是目前世界上性能最好的薄膜类绝缘材料,具有优良的力学性能 、 电性能 、 化学稳定性以及很高的抗辐射性能、 耐高温和耐低温性能 (-269 ℃至 + 400 ℃ )。1959 年美国杜邦公司首先合成出芳香族聚酰亚胺 ,1962 年试制成聚酰亚胺薄膜 (PI 薄膜 ),1965 年开始生产 , 商品牌号为 KAPTON。我国 60 年代末可以小批量生产聚酰亚胺薄膜，现在已广泛应用于航空、航海、宇宙飞船、火箭导弹、原子能、电子电器工业等各个领域。 一、薄膜的制造 聚酰亚胺薄膜的生产基本上是二步法，第一步：合成聚酰胺酸，第二步：成膜亚胺化。成膜方法主要有浸渍法（或称铝箔上胶法）、流延 法和流涎拉 伸 法。浸渍法设 备 简 单 、工艺简 单 ，但薄膜表 面 经常 粘 有铝粉 ，薄膜长 度 受 到 限 制，生产效 率 低，此 法不 宜 发 展 ； 流涎法设 备 精 度 高，薄膜均匀 性好，表 面 干 净 平 整 ，薄膜长 度 不 受 限 制，可以连 续 化生产，薄膜各方面 性能均不 错 ，一般 要求 的薄膜均可采 用此 法生产； 拉 伸 法生产的薄膜，性能有显 著 提 高，但 工艺复 杂 生产条 件苛 刻 ，投 资 大 ，产品价 格 高，只 有高质 量薄膜才 采 用此 法。因 此 本站 只 介 绍 流涎法。 流涎法 主要设 备 ：不 锈 钢 树 脂 溶液 储 罐 、流涎嘴 、流涎机、亚胺化炉 、收 卷 机 和热 风 系 统 等。 制备 步骤 ： 消 泡 后 的聚酰胺酸溶液 ，由不 锈 钢 溶液 储 罐 经管 路 压 入 前机头 上的流涎嘴 储 槽 中。钢 带 以图 所 示 方向 匀 速 运 行 ，将 储 槽 中的溶液 经流涎嘴 前刮 板 带 走 ，而形 成厚 度 均匀 的液 膜，然 后 进 入 烘 干 道 干 燥 。 洁 净 干 燥 的空气 由鼓 风 机送 入 加 热 器预 热 到 一定温度 后 进 入 上、下 烘 干 道 。热 风 流动 方向 与 钢 带 运 行 方向 相 反 ，以便 使 液 膜在干 燥 时 温度 逐 渐 升 高，溶剂逐 渐 挥 发 ，增 加 干 燥 效 果 。 聚酰胺酸薄膜在钢带上随其运行一周，溶剂蒸发成为...
