背光驱动电路

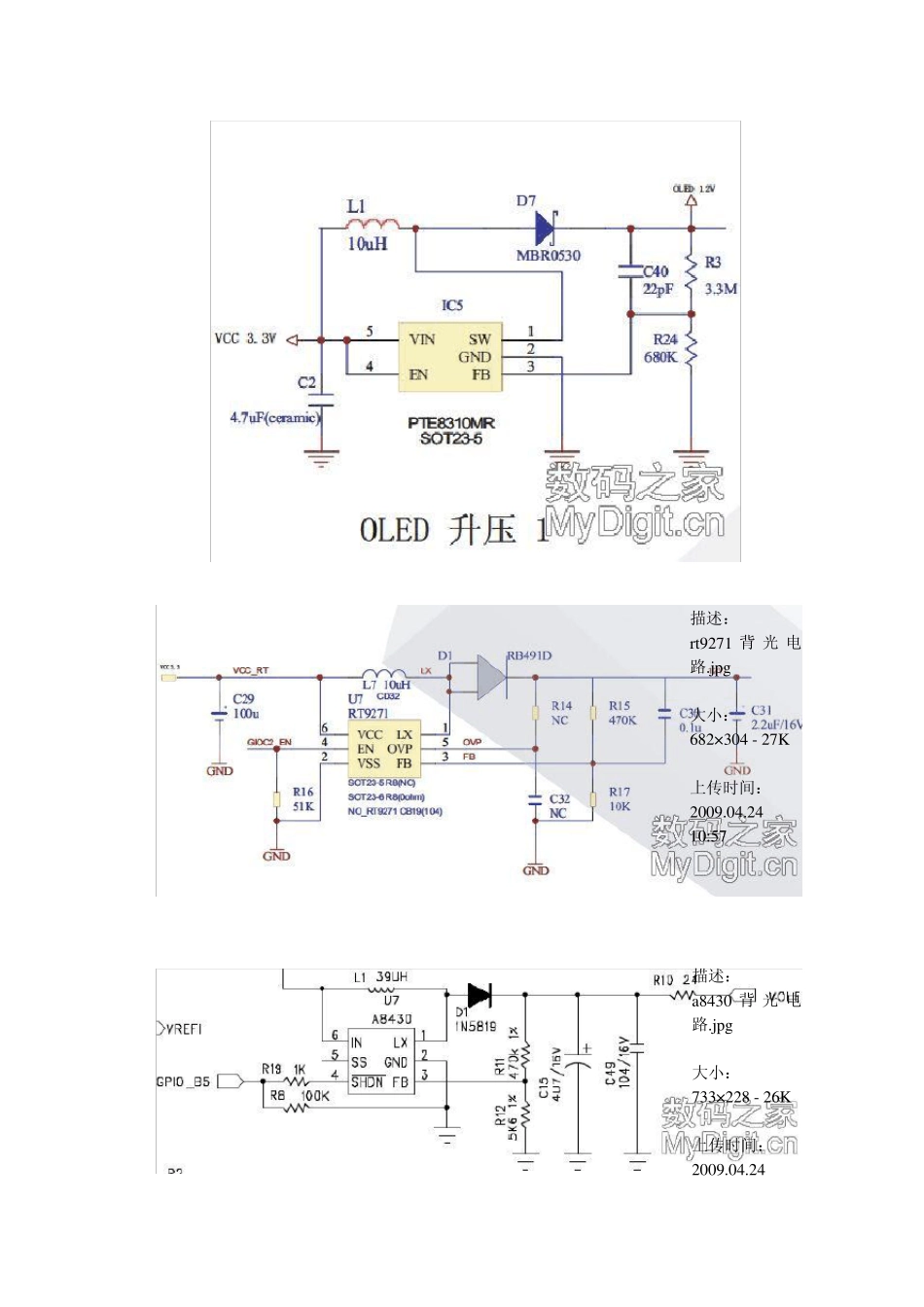

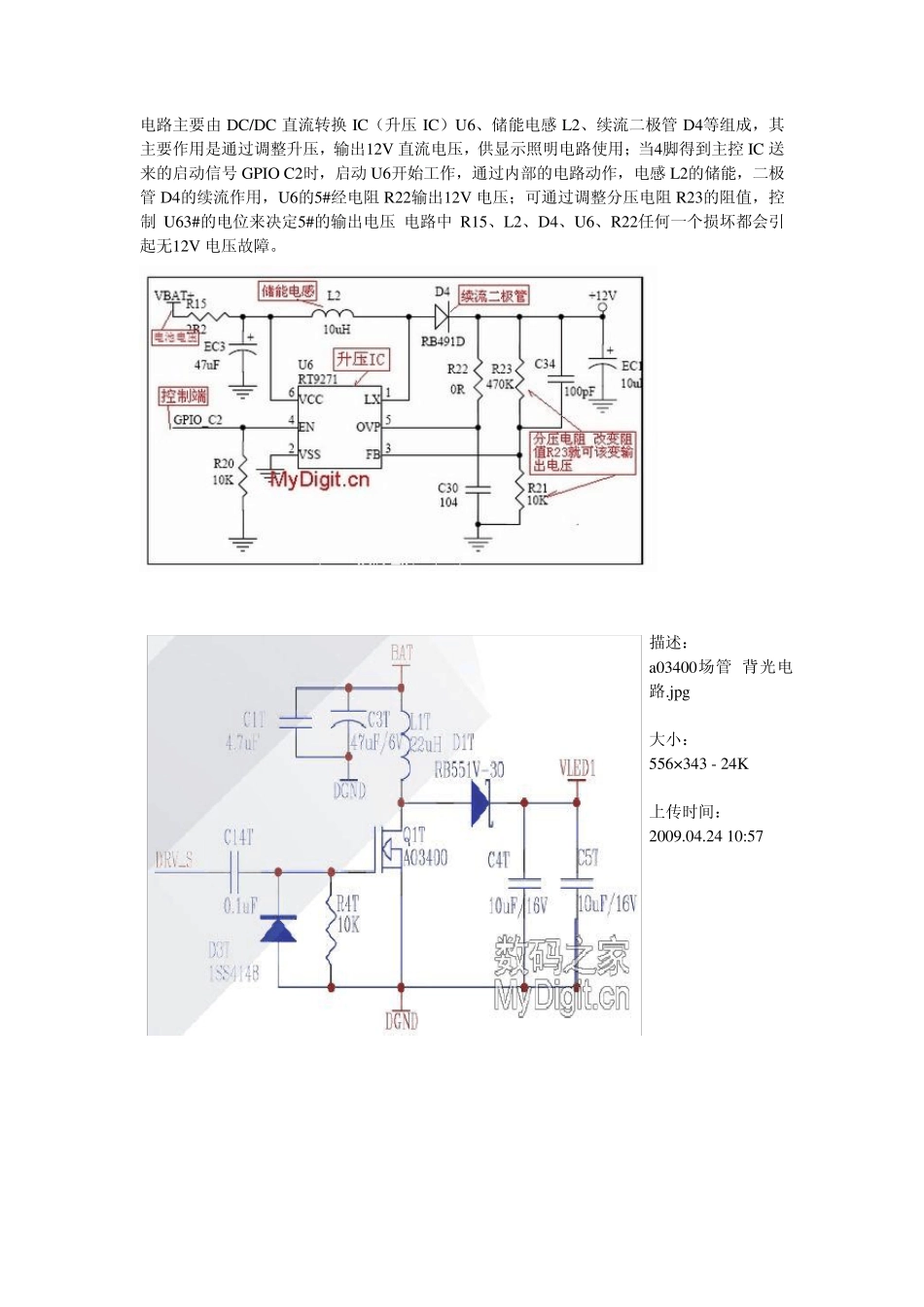

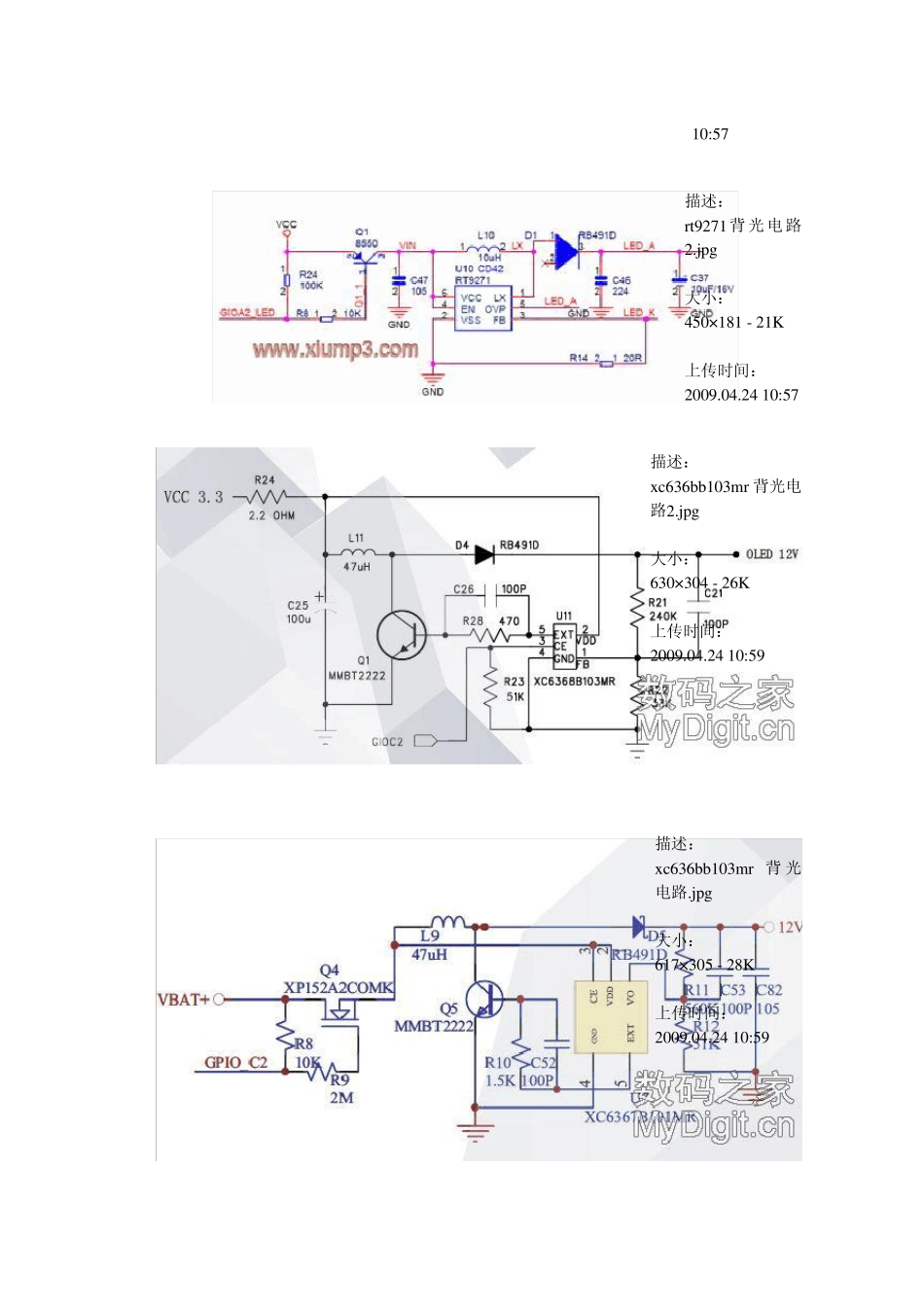

电路主要由DC/DC 直流转换IC（升压IC）U6、储能电感 L2、续流二极管 D4等组成，其主要作用是通过调整升压，输出12V 直流电压，供显示照明电路使用；当4脚得到主控 IC 送来的启动信号 GPIO C2时，启动 U6开始工作，通过内部的电路动作，电感 L2的储能，二极管 D4的续流作用，U6的5#经电阻 R22输出12V 电压；可通过调整分压电阻 R23的阻值，控制 U63#的电位来决定5#的输出电压 电路中 R15、L2、D4、U6、R22任何一个损坏都会引起无12V 电压故障。 描述： a03400场管 背光电路.jpg 大小： 556×343 - 24K 上传时间： 2009.04.24 10:57 描述： rt9271 背光电路.jpg 大小： 682× 304 - 27K 上传时间： 2009.04.24 10:57 描述： a8430 背光电路.jpg 大小： 733× 228 - 26K 上传时间： 2009.04.24 10:57 描述： rt9271背光电路2.jpg 大小： 450×181 - 21K 上传时间： 2009.04.24 10:57 描述： xc636bb103mr 背光电路2.jpg 大小： 630×304 - 26K 上传时间： 2009.04.24 10:59 描述： xc636bb103mr 背光电路.jpg 大小： 617×305 - 28K 上传时间： 2009.04.24 10:59 描述： tsp6104evm-001 背光电路.jpg 大小： 636×272 - 24K 上传时间： 2009.04.24 10:59 第7 章 海信LCD-4233D 系列液晶电视 IP 整合板 为了简化液晶电视机的内部结构、降低生产成本，有些生产厂家把液晶电视机的开关电源和高压背光板组合在一起，既向液晶电视整机提供电源（各种电路的VCC 及 CPU 供电），又向背光管提供高压，一般称为IP 整合板。I 即 INVERTER，逆变器的意思；P 即 POWER，功率、电源的意思。 7.1 电路组成 海信 LCD-4233D 系列液晶电视 IP 整合板的原理图如图 7.1 所示，由 3 部分组成（图中虚线框所示；分别显示出各部分的功能）： PFC 部分（图中 1 部分）：由集成电路 N811（NCP1653APG）及 MOS 管 V811、V812 电感L811 及二极管 VD812 组成一个并联型开关电源；电路的特点是这个开关电源的供电+B 是不经滤波的 220V 整流供电，主要作用是进行功率因数校正并向背光供电部分及小信号供电部分提供稳定的+380V 电源。 待机电源部分（图中 2 部分）：由集成电路 N831（NCP1207APG）及 MOS 管 V832 开关变压器 T831 组成一个 PWM 稳压型的开关电源，采用 PFC 电路送来的+380V 工作，输出整机主板供电的各种电源...
