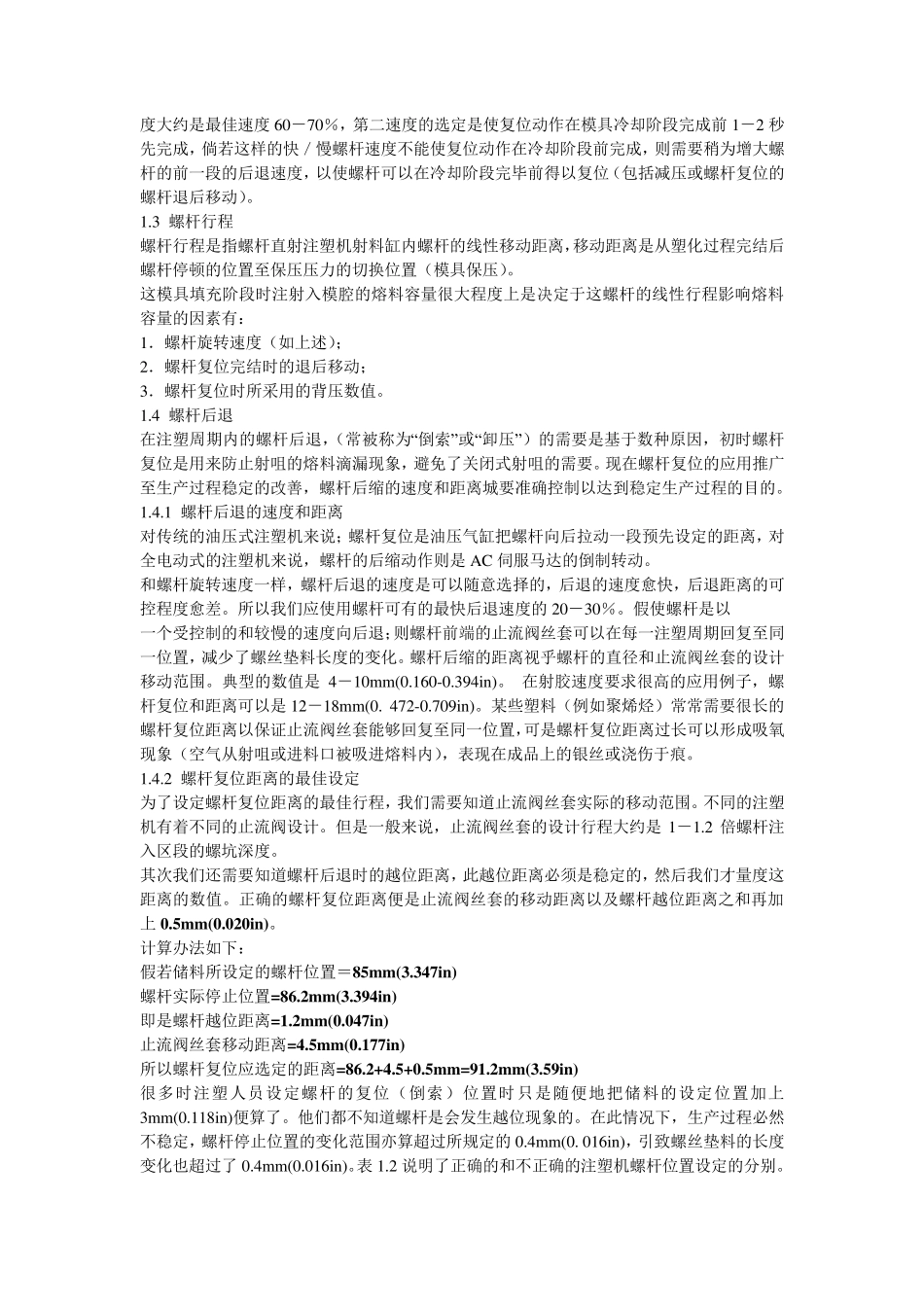

1. 螺杆速度和行程的设定 在此节所讨论的螺杆旋转速度和行程的设定是指在塑化过程时利用螺杆的转动把塑料推向射料缸的前面,关于螺杆向前推进的速度(注射速度)则在较后章节论及。 1.1 螺杆旋转速度 软化塑料所需的热能,部份来自螺杆的转动,转动愈快,温度愈高,虽然螺杆的旋转速度可以达到一个很高的数值,但这并不表示着我们应该使用这样高的旋转速度。较好的做法是按照施工塑料和种类和生产周期的长短来调节螺杆的旋转速度。 1.1.1 螺杆旋转速度的选择 螺杆的旋转速度显着地影响着注射成型过程的稳定程度和作用有塑料上的热量。当螺杆以高速旋转时,传送到塑料的磨擦(剪切)能量提高了塑化效率,但同时亦增加了熔料温 度 的 不 均匀度。这对生产的稳定要求来说是极不受欢迎的,因为它可能使熔料发生局部过热现象。而且采用高螺杆转速亦使能源(电能)的消耗增大,相反地螺杆的旋转速度愈低,熔料的温度均匀性愈好,原因是没有了局部的过热现象;而且从经济角度来考虑,产品制造所需的能源较少,由此可知要在到某一注塑过程的生产能力规定,正确地螺杆旋转速度的选择是何等重要,这被设定的数值必须能够顾及生产时各条件参数的天然变化。 当我们提及螺杆的旋转速度时,其实最重要的参数是螺杆表现的速度。不同的塑材所容许是最大螺杆表面速度亦不是一样(请参看表 6.2)这速度的单位是毫米/秒 (mm/s)、或是肥尺/秒(m/s)或是英制的尺/秒(ft/s),由于螺杆的旋转速度(rpm)和它的表面速度一线性关系,所以不同的塑材,它们所容许的最大旋转速度亦是不相等。 1.1.2 螺杆速度的计算 大型注塑机的螺杆旋转速度应较小型注塑机的为少,原因是在同等旋转速度来说大螺杆所产生的剪切热能比小螺杆的高很多,在数学上我们可以以下列公式表示螺杆的表面速度与螺杆的直径和螺杆每分钟的转速的关系; 螺杆表面速度(mm/s)=螺杆直径(mm)× 螺杆转速(rpm)× 0.0524(这里 0.0524 是关于 mm 和rpm 的转换常数)。各塑料最佳的及最大的螺杆表面速度详见表 1.1。 表内最大的数值可以帮助注塑人员在决定生产问题是否源自螺杆转速。事实上很多注塑人员在注塑机调校时采用了过高的螺杆速度而不自觉,直至塑料发生了热降解现象才醒觉需要调低螺杆速度(塑料的热降解现象可从注件的缺点得知),当螺杆的转速是洽当时,熔料的温度较为稳定,注塑机的螺杆和射料缸装置的磨损程度较轻微。 1.2 螺杆复位 螺杆的复位是指注塑周期的塑化过程...
