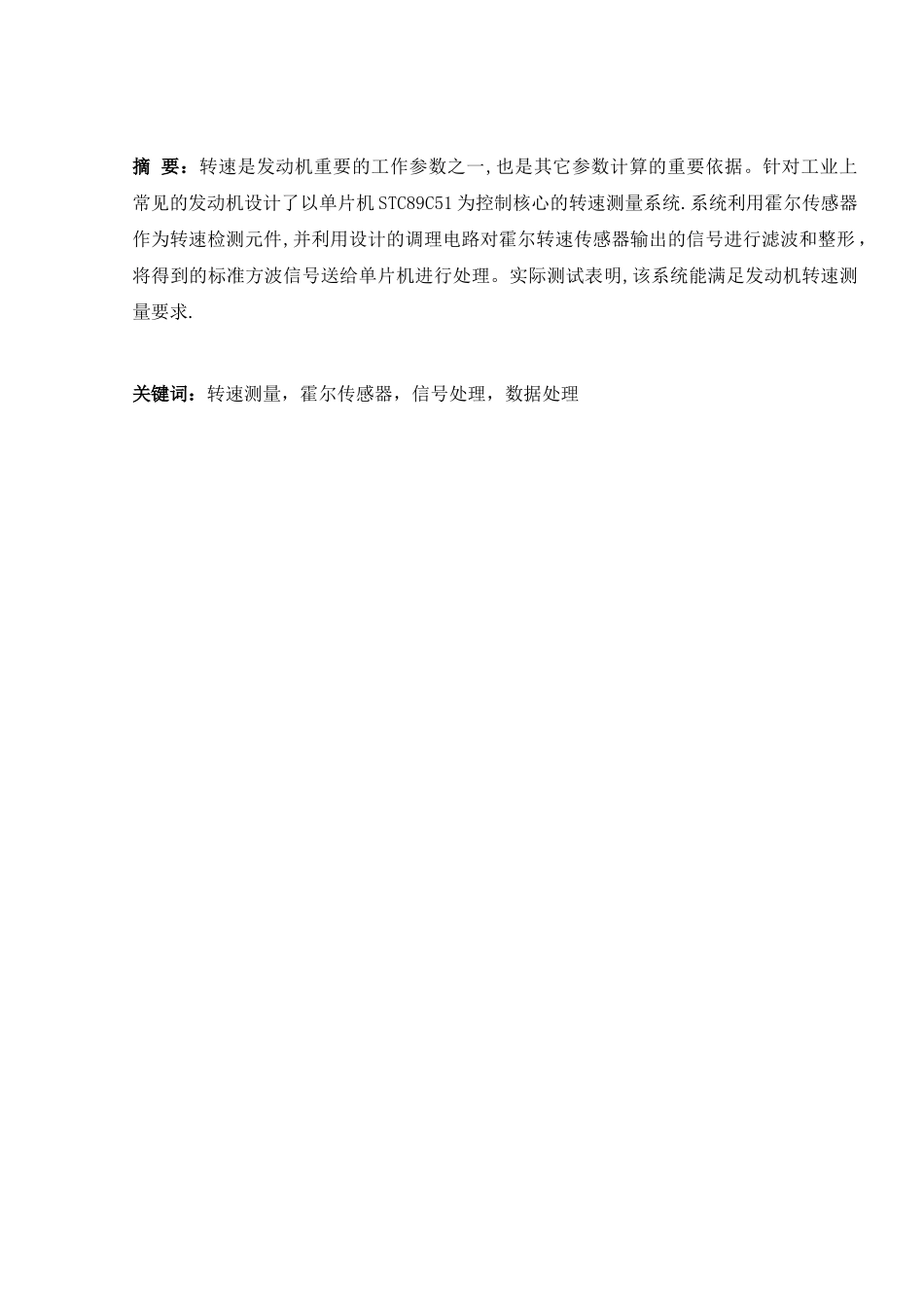

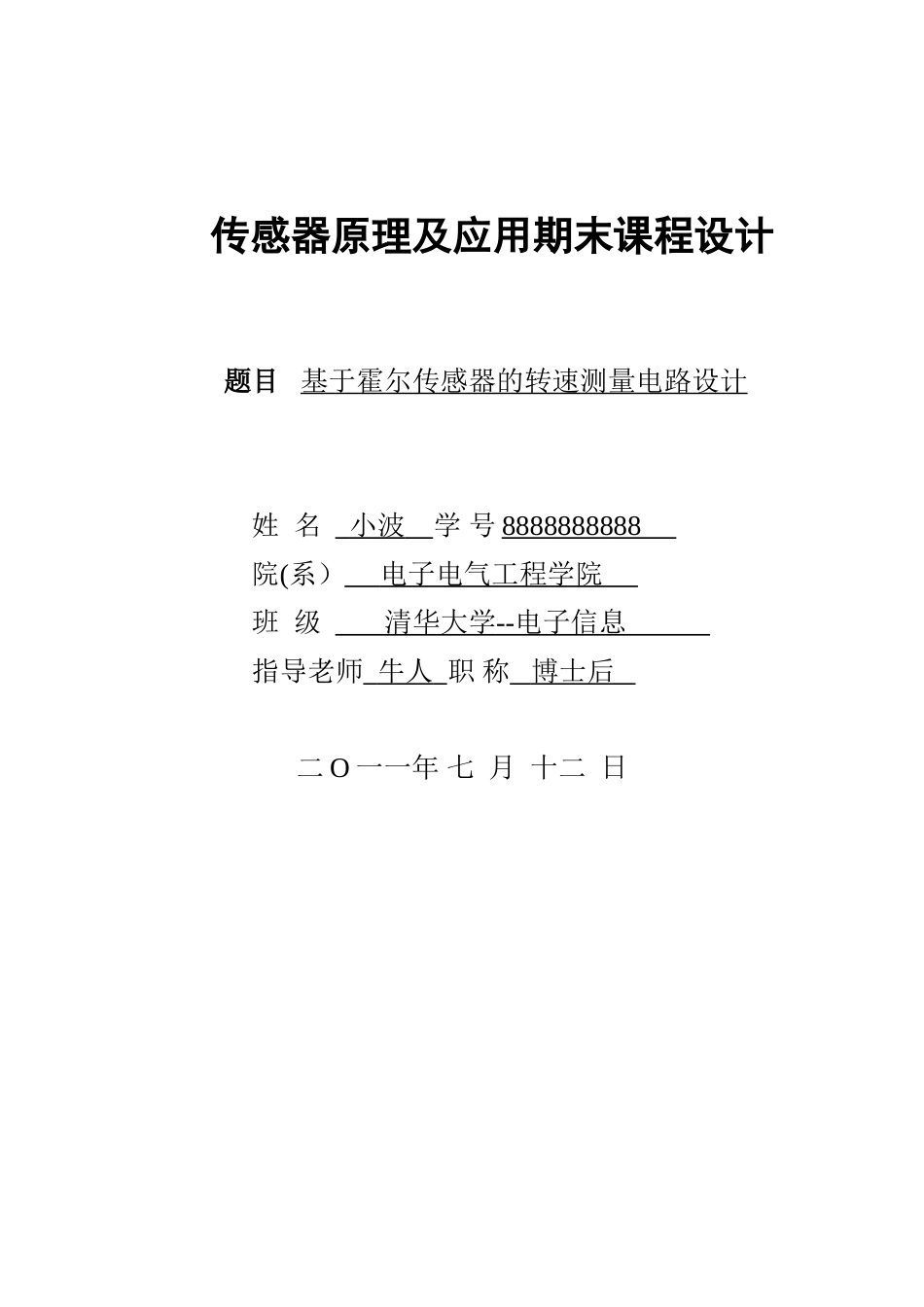

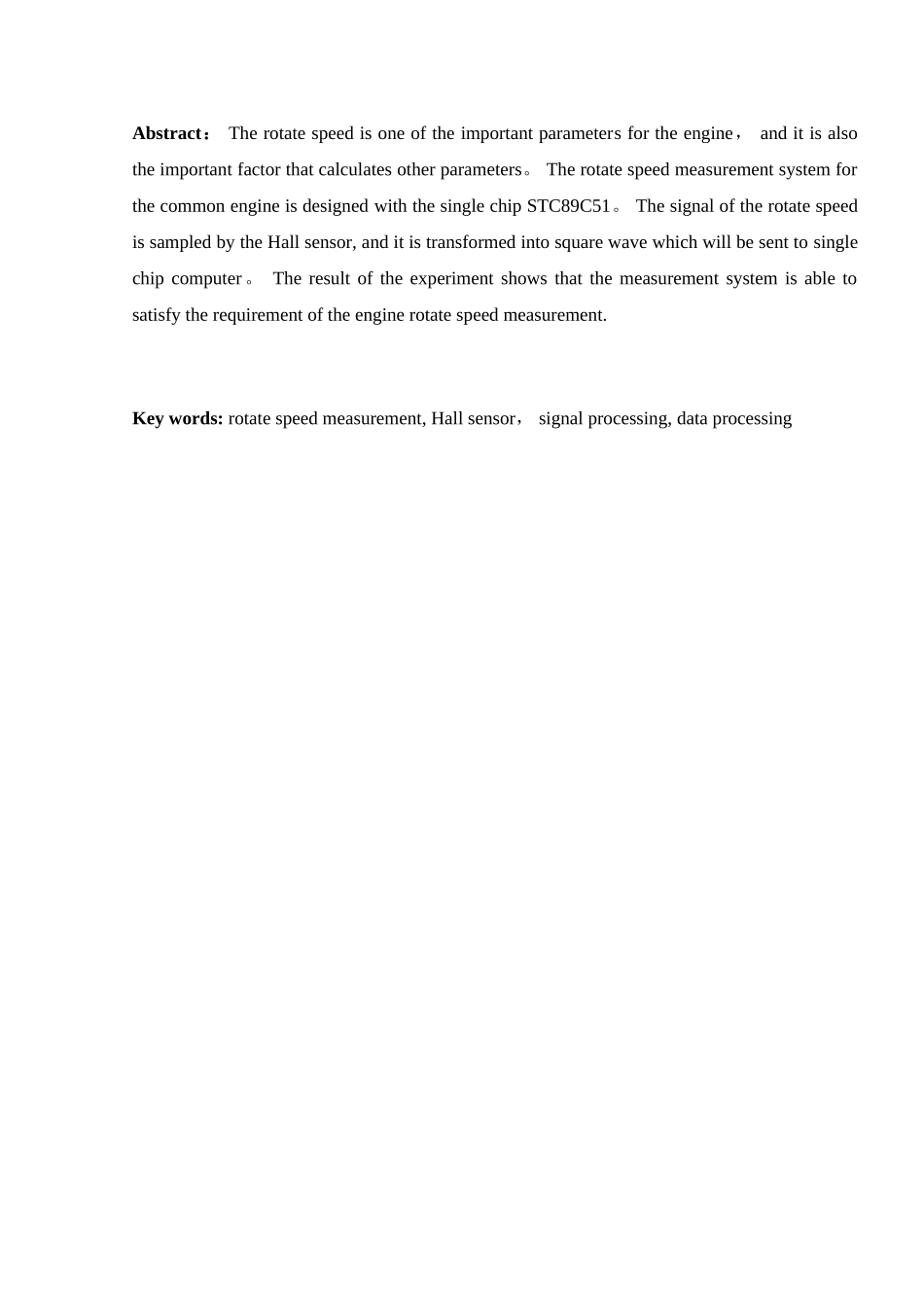

传感器原理及应用期末课程设计题目 基于霍尔传感器的转速测量电路设计 姓 名 小波 学 号 8888888888 院(系） 电子电气工程学院 班 级 清华大学 -- 电子信息 指导老师 牛人 职 称 博士后 二 O 一一年 七 月 十二 日摘 要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。针对工业上常见的发动机设计了以单片机 STC89C51 为控制核心的转速测量系统.系统利用霍尔传感器作为转速检测元件,并利用设计的调理电路对霍尔转速传感器输出的信号进行滤波和整形 ，将得到的标准方波信号送给单片机进行处理。实际测试表明,该系统能满足发动机转速测量要求.关键词：转速测量，霍尔传感器，信号处理，数据处理 Abstract： The rotate speed is one of the important parameters for the engine， and it is also the important factor that calculates other parameters。 The rotate speed measurement system for the common engine is designed with the single chip STC89C51。 The signal of the rotate speed is sampled by the Hall sensor, and it is transformed into square wave which will be sent to single chip computer。 The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement. Key words: rotate speed measurement, Hall sensor， signal processing, data processing目 录1 前言..........................................................42 系统概述......................................................42。1 系统组成...................................................42.2 处理方法....................................................52。3 系统工作原理...............................................63 系统硬件电路设计..............................................73.1 单片机主控电路设计..........................................73。2 脉冲产生电路设计...........................................93。3 按键电路设计..............................................103。4 数据显示电路设计..........................................113。5 稳压电...
