背栓式瓷板幕墙及干挂瓷板工程技术标准

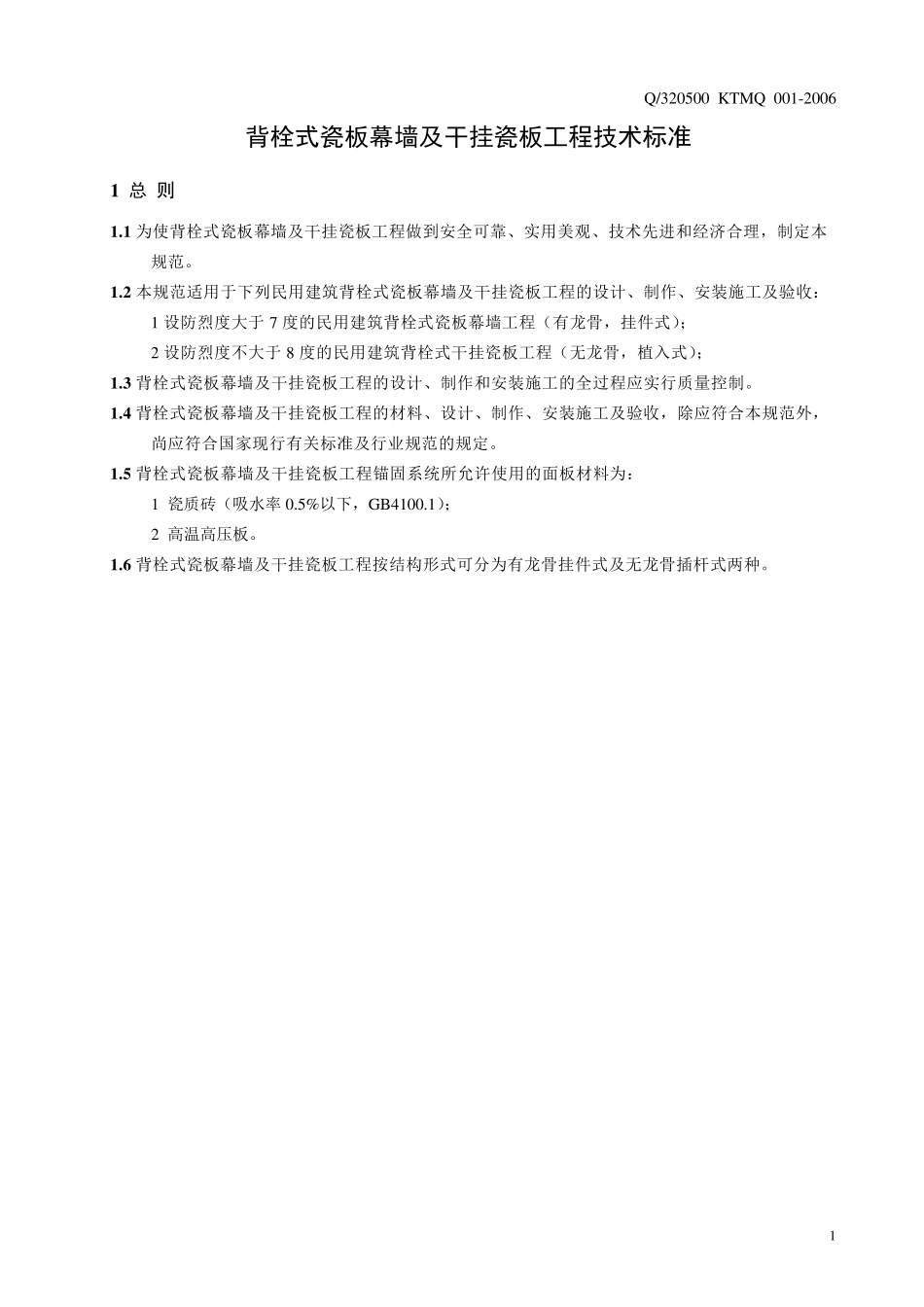

Q/320500 KTMQ 001-2006 1 背栓式瓷板幕墙及干挂瓷板工程技术标准 1 总 则 1 .1 为使背栓式瓷板幕墙及干挂瓷板工程做到安全可靠、实用美观、技术先进和经济合理，制定本规范。 1 .2 本规范适用于下列民用建筑背栓式瓷板幕墙及干挂瓷板工程的设计、制作、安装施工及验收： 1 设防烈度大于 7 度的民用建筑背栓式瓷板幕墙工程（有龙骨，挂件式）； 2 设防烈度不大于 8 度的民用建筑背栓式干挂瓷板工程（无龙骨，植入式）； 1 .3 背栓式瓷板幕墙及干挂瓷板工程的设计、制作和安装施工的全过程应实行质量控制。 1 .4 背栓式瓷板幕墙及干挂瓷板工程的材料、设计、制作、安装施工及验收，除应符合本规范外，尚应符合国家现行有关标准及行业规范的规定。 1 .5 背栓式瓷板幕墙及干挂瓷板工程锚固系统所允许使用的面板材料为： 1 瓷质砖（吸水率 0.5%以下，GB4100.1）； 2 高温高压板。 1 .6 背栓式瓷板幕墙及干挂瓷板工程按结构形式可分为有龙骨挂件式及无龙骨插杆式两种。 Q/320500 KTMQ 001-2006 2 2 术语和符号 2 .1 术语 2 .1 .1 瓷板 porcelain plate 本标准称的瓷板是指由粘土或其他无机非金属原料，经成型、烧结等工艺处理，用于装饰与保护建筑物、构筑物墙面及地面的板状或块状瓷制品，吸水率不大于 0.5 的瓷砖，其面积不宜大于1.5m2。 2 .1 .2 建筑幕墙 building curtain wall 由支承结构体系与面板组成的、可相对主体结构有一定的位移能力、不分担主体结构所受作用的建筑外维护结构或装饰性结构。 2 .1 .3 瓷板幕墙 porcelain plate curtain wall 本规范所称的瓷板幕墙是指用瓷板作维护结构的建筑幕墙。 2 .1 .4 硅酮结构密封胶 structural silicone sealant 幕墙中用于板材与金属构架、板材与板材、板材与锚固件之间的结构用硅酮粘接材料，简称硅酮结构密封胶。 2 .1 .5 硅酮建筑密封胶 weather proofing silicone sealant 幕墙中用于嵌缝用的硅酮密封材料，又称耐候胶。 2 .1 .6 双金属腐蚀 contact corrosion 由不同的金属或其它电子导体作为电极而形成的电偶腐蚀。 2 .1 .7 相容性 coMPatibility 黏结密封材料与其它材料接触时，不发生影响黏结密封材料黏结性的物理、化学变化的性能。 2 .1 .8 干挂法 dry-joint process 通过铝合金挂件由背栓将瓷板和支撑钢龙骨及混凝土连接的方法。 2 .2 符号 2 .2 .1 材料力学性能...
