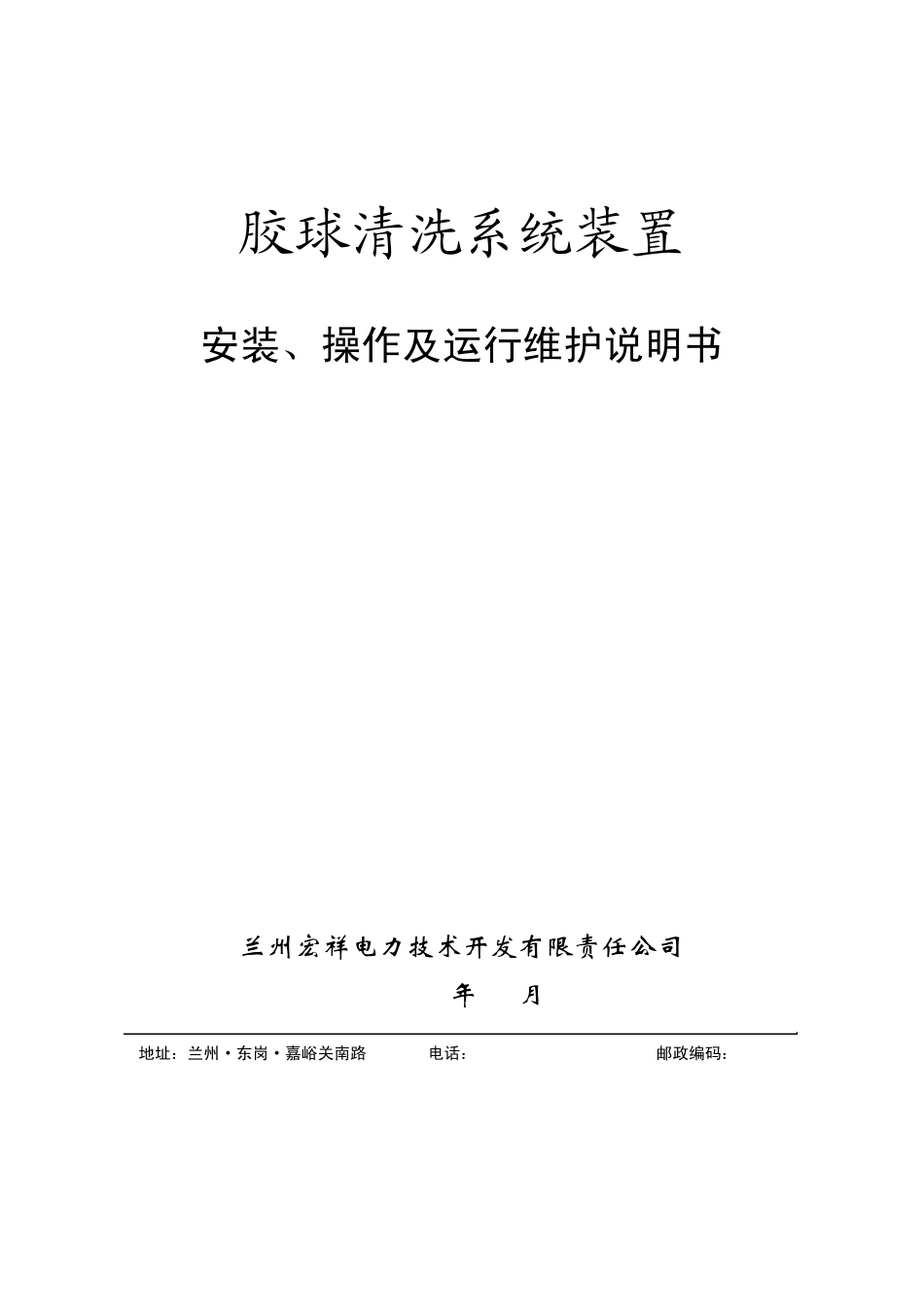

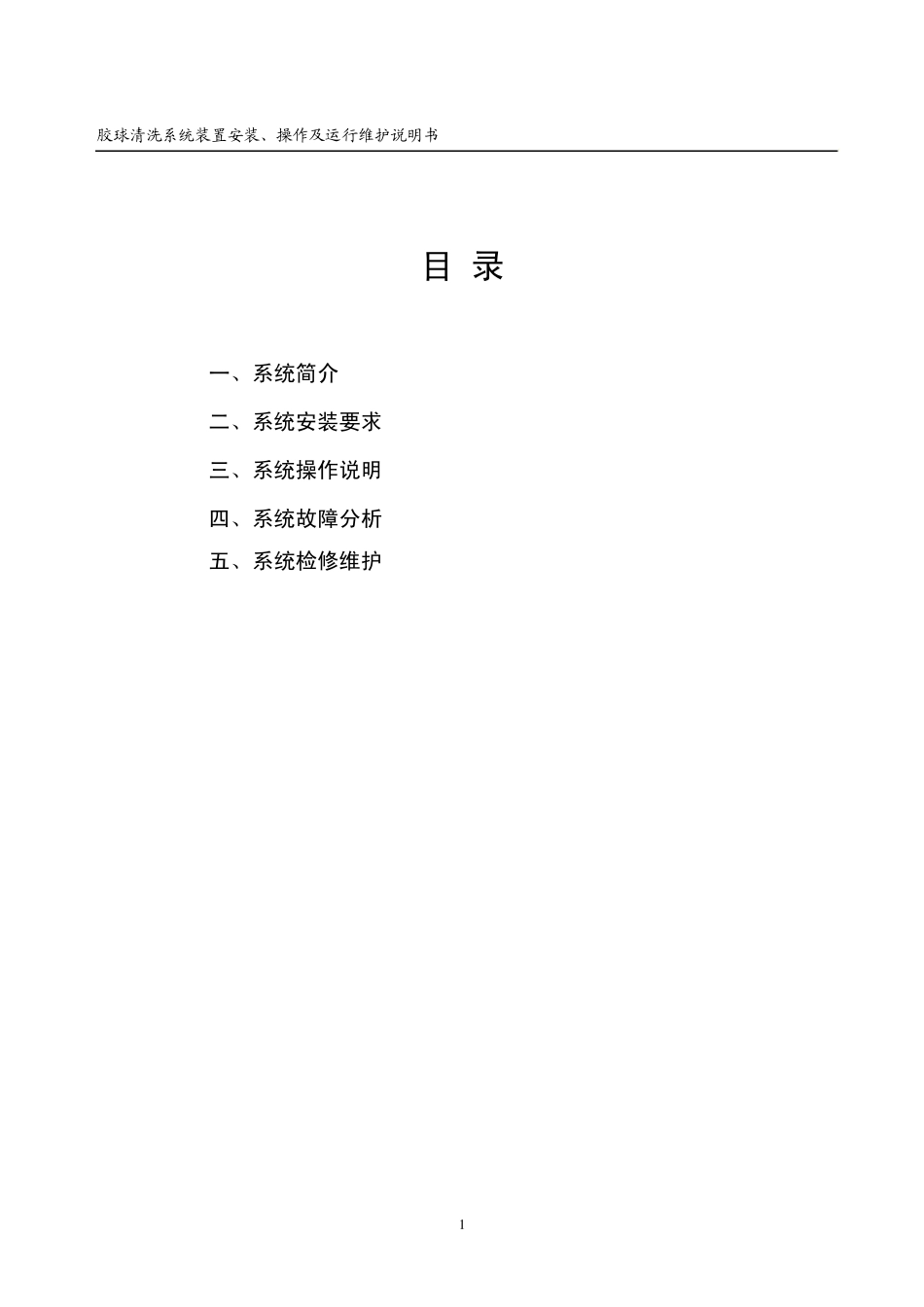

胶球清洗系统装置 安装、操作及运行维护说明书 兰州宏祥电力技术开发有限责任公司 2005年 10月 地址：兰州·东岗·嘉峪关南路 38# 电话：8650380 8672277 邮政编码：730020 胶球清洗系统装置安装、操作及运行维护说明书 1 目 录 一、系统简介 二、系统安装要求 三、系统操作说明 四、系统故障分析 五、系统检修维护 胶球清洗系统装置安装、操作及运行维护说明书 2 一、系统简介 我公司生产的凝汽器胶球清洗装置，适用于50～600MW 汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜以及附属件等设备组成。其工作原理是：胶球泵启动，借助水流的作用将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。 胶球清洗装置系统图 二、系统安装要求 1 、胶球泵与收球网收球管接口位置 胶球清洗系统装置安装、操作及运行维护说明书 3 图1 胶球泵与收球网收球管接口位置图 2 、胶球泵收球管接口位置性能图 图2 最佳性能接口方式 图3 一般性能接口方式 胶球清洗系统装置安装、操作及运行维护说明书 4 图4 较差性能接口方式（不宜选择） 3 、管道弯头形式 最佳弯头形式 一般弯头形式 ！ 不允许弯头形式 4 、胶球泵安装注意事项 （1 ）安装检查 安装前应检查泵和电机有无损伤，检查紧固件紧固情况。 管道重量不应加在水泵上，以免使泵变形。 安装时必须拧紧地脚螺栓。 安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。 （2 ）启动 点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。 关闭出口管路上的阀门和压力表。 启动电机，并开启压力表，待转速正常后，慢慢打开出口管路阀门到所需流量。（注意：不能长时间在阀门关闭的情况下运转。） （3 ）停车 慢慢关闭出口阀门，关闭压力表，停止电动机。 胶球清洗系统装置安装、操作及运行维护说明书 5 长期停车时，应将泵卸下，清理重装，妥善保管。 三、系统操作说明 1、系统操作说明 根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。 （1）在手动操作方式下可执行每台设备的独立运行。主要在系统调试、设备检修、处理事故时使用。 （2）在自动操作方式下，按照清洗工...
