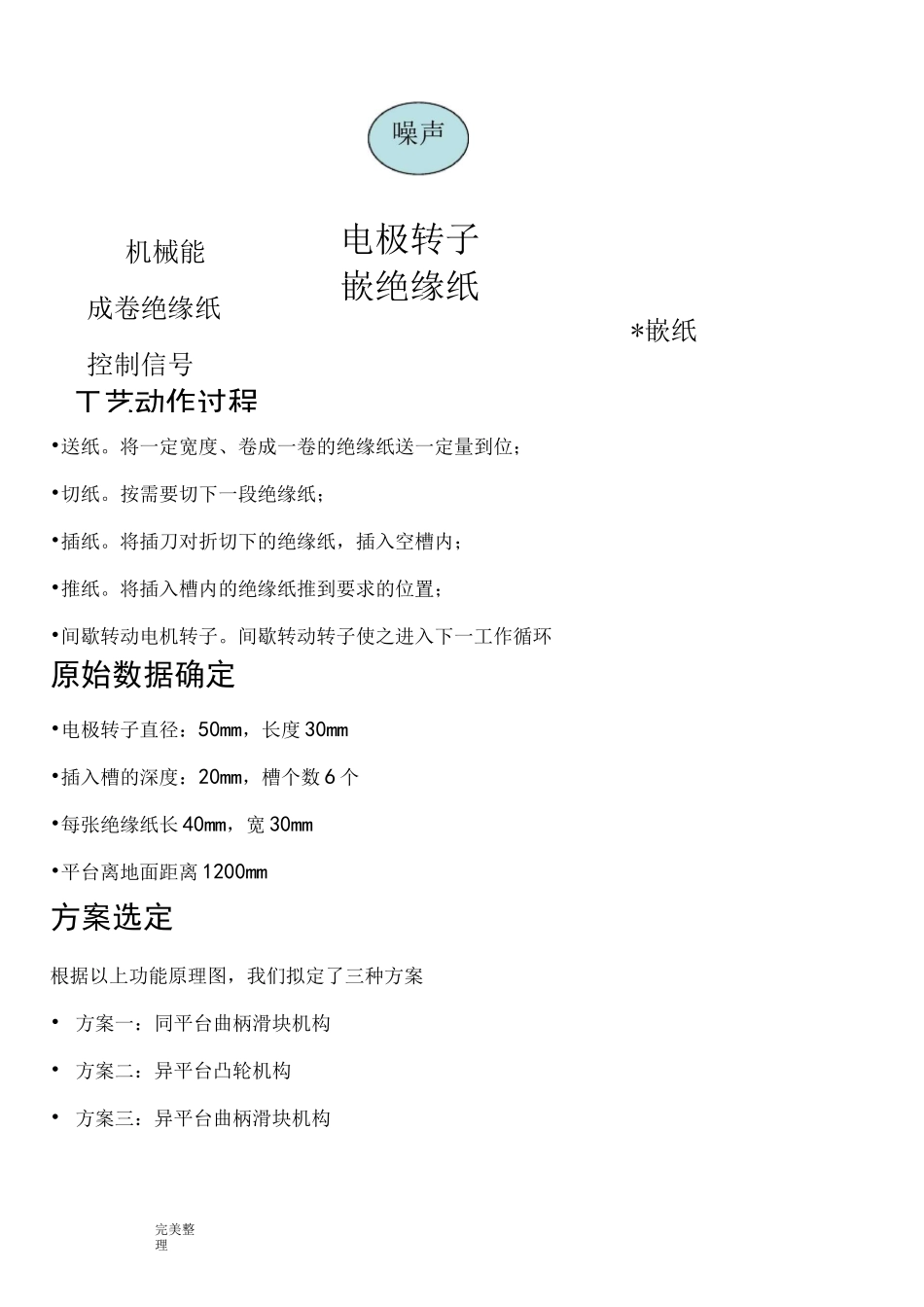

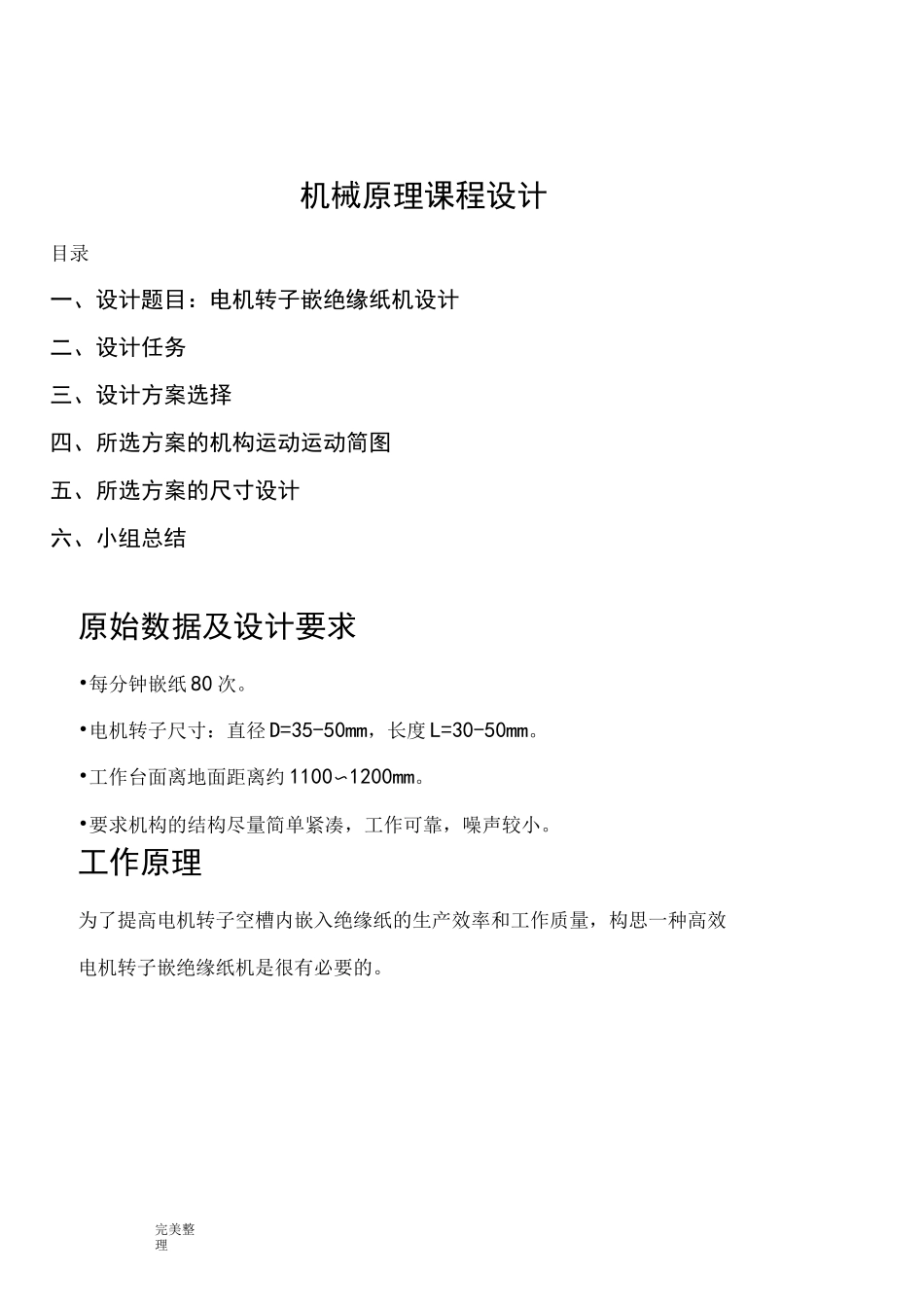

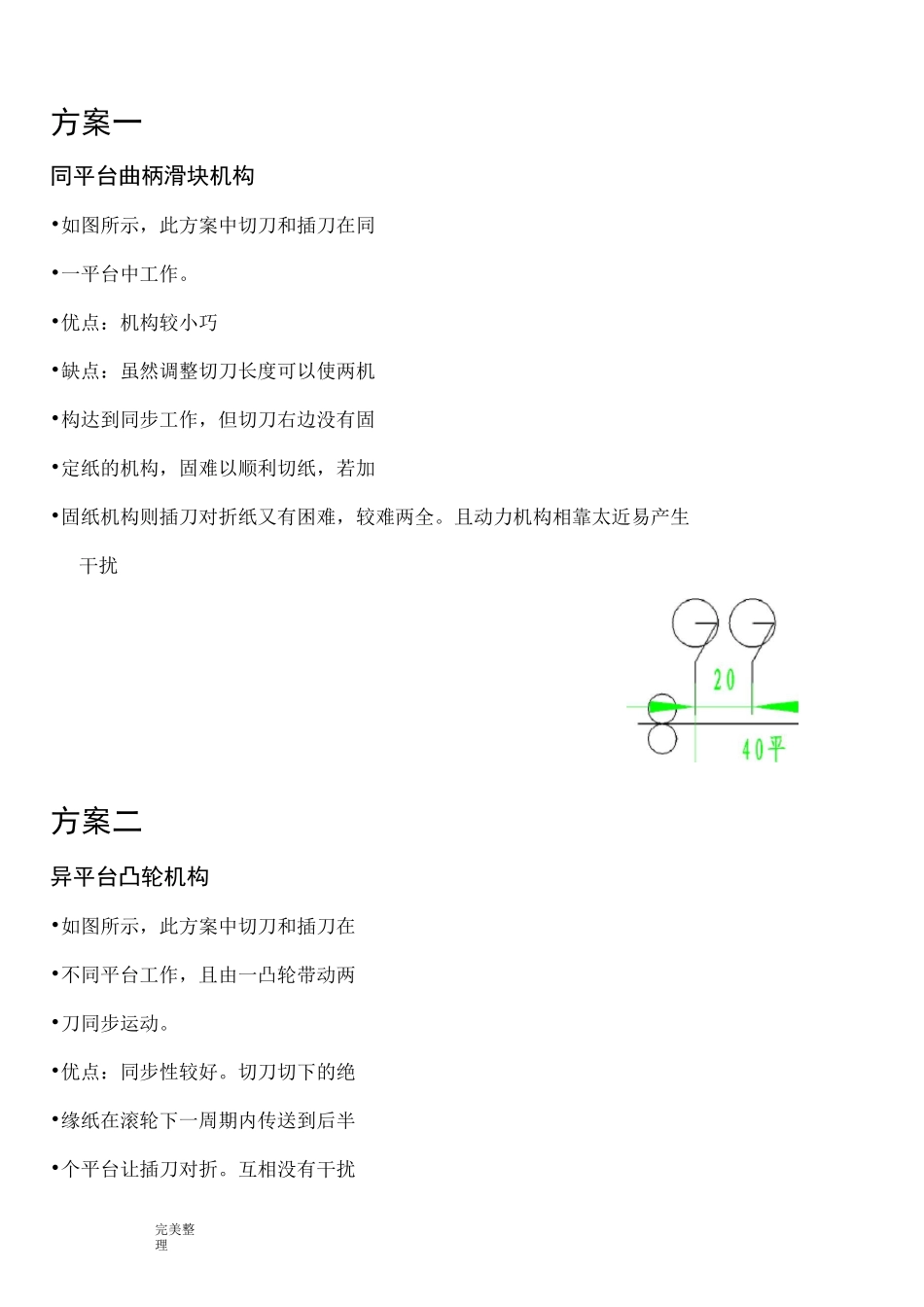

完美整理机械原理课程设计目录一、设计题目：电机转子嵌绝缘纸机设计二、设计任务三、设计方案选择四、所选方案的机构运动运动简图五、所选方案的尺寸设计六、小组总结原始数据及设计要求•每分钟嵌纸 80 次。•电机转子尺寸：直径 D=35-50mm，长度 L=30-50mm。•工作台面离地面距离约 1100〜1200mm。•要求机构的结构尽量简单紧凑，工作可靠，噪声较小。工作原理为了提高电机转子空槽内嵌入绝缘纸的生产效率和工作质量，构思一种高效电机转子嵌绝缘纸机是很有必要的。机械能成卷绝缘纸控制信号工艺动作过程电极转子嵌绝缘纸*嵌纸完美整理•送纸。将一定宽度、卷成一卷的绝缘纸送一定量到位；•切纸。按需要切下一段绝缘纸；•插纸。将插刀对折切下的绝缘纸，插入空槽内；•推纸。将插入槽内的绝缘纸推到要求的位置；•间歇转动电机转子。间歇转动转子使之进入下一工作循环原始数据确定•电极转子直径：50mm，长度 30mm•插入槽的深度：20mm，槽个数 6 个•每张绝缘纸长 40mm，宽 30mm•平台离地面距离 1200mm方案选定根据以上功能原理图，我们拟定了三种方案• 方案一：同平台曲柄滑块机构• 方案二：异平台凸轮机构• 方案三：异平台曲柄滑块机构完美整理方案一同平台曲柄滑块机构•如图所示，此方案中切刀和插刀在同•一平台中工作。•优点：机构较小巧•缺点：虽然调整切刀长度可以使两机•构达到同步工作，但切刀右边没有固•定纸的机构，固难以顺利切纸，若加•固纸机构则插刀对折纸又有困难，较难两全。且动力机构相靠太近易产生干扰方案二异平台凸轮机构•如图所示，此方案中切刀和插刀在•不同平台工作，且由一凸轮带动两•刀同步运动。•优点：同步性较好。切刀切下的绝•缘纸在滚轮下一周期内传送到后半•个平台让插刀对折。互相没有干扰60完美整理20方案三异平台曲柄滑块机构•如图所示，此方案中切刀和插刀在不同平•台工作，由两个曲柄滑块机构带动一块架•着插刀和切刀的板面工作•优点：同方案二•带入虚约束能够改善构件的受力情况，增•加构件的刚度，或保证机械顺利通•过某些特殊位置等目的。•缺点：有虚约束的机构，其相关尺寸的制•造精度较高，从而增加了制造成本aft完美整理方案确定根据上述分析我们选择了方案二来详加设计执行机构确定送纸机构采用滚动摩擦递纸机构切纸，插纸，推纸机构都采用凸轮机构电机转子间隙转动机构采用槽轮机构执行机构确定根据送纸机构•滚动摩擦递纸机构：由于有平台支撑，只需...
