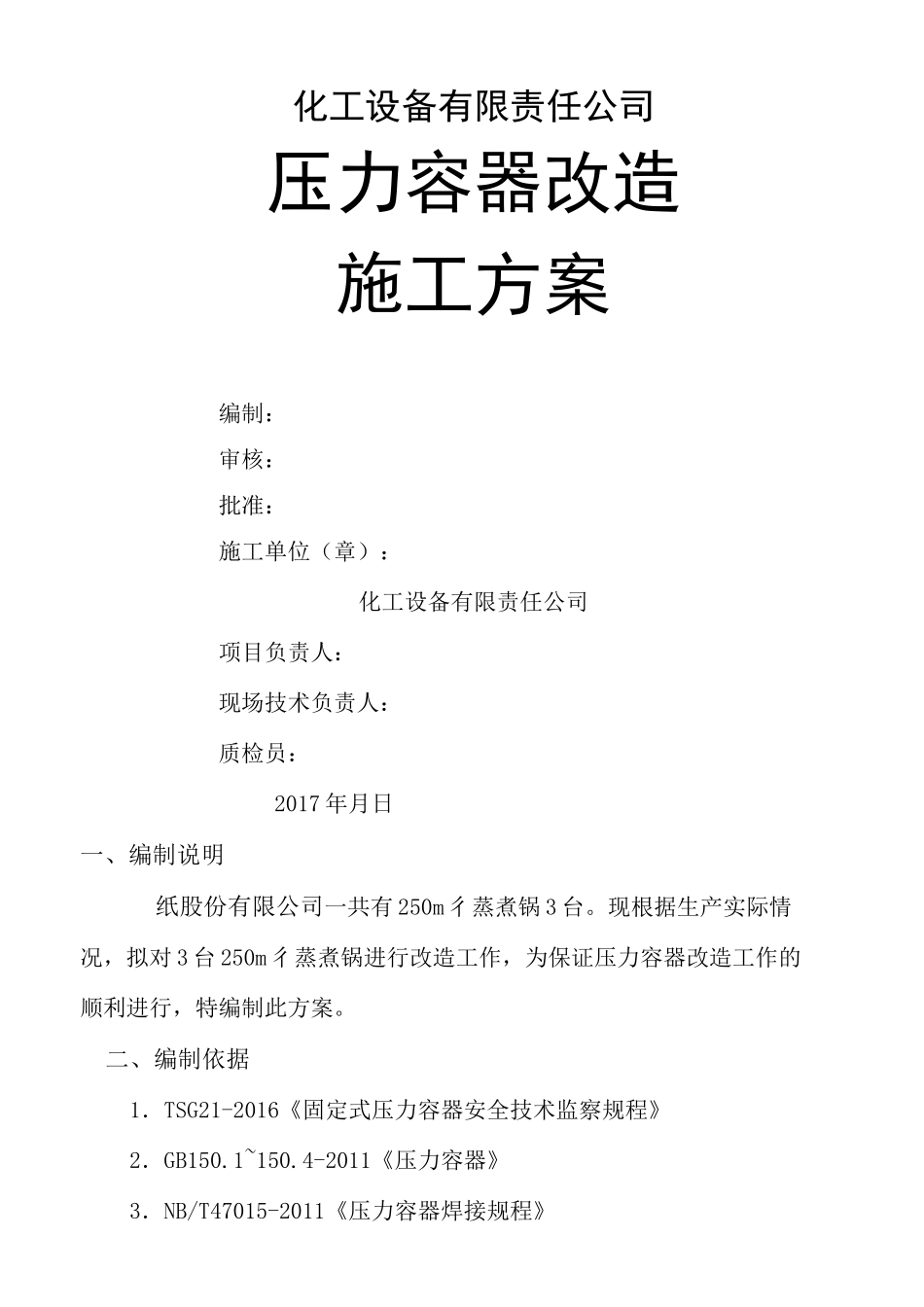

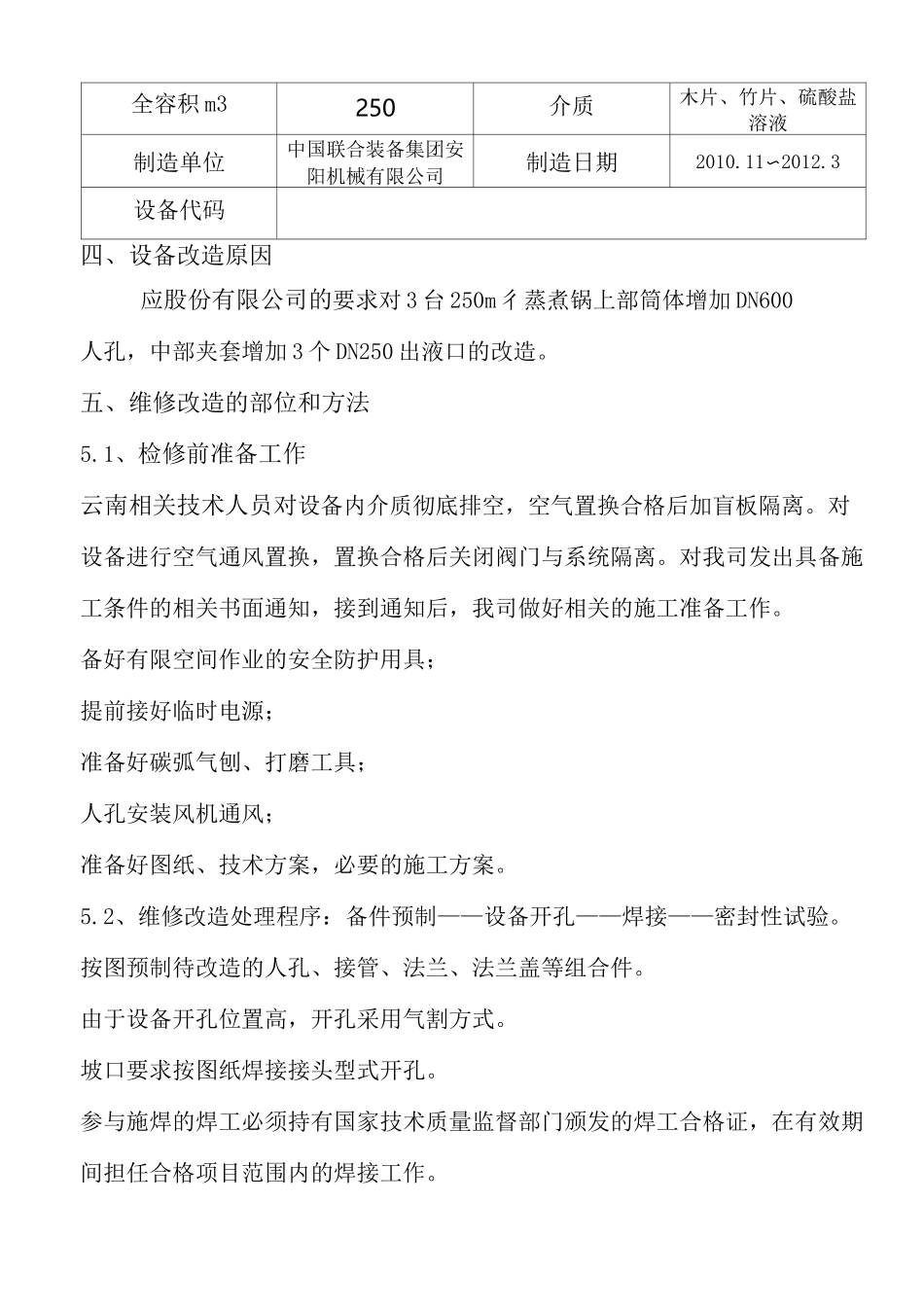

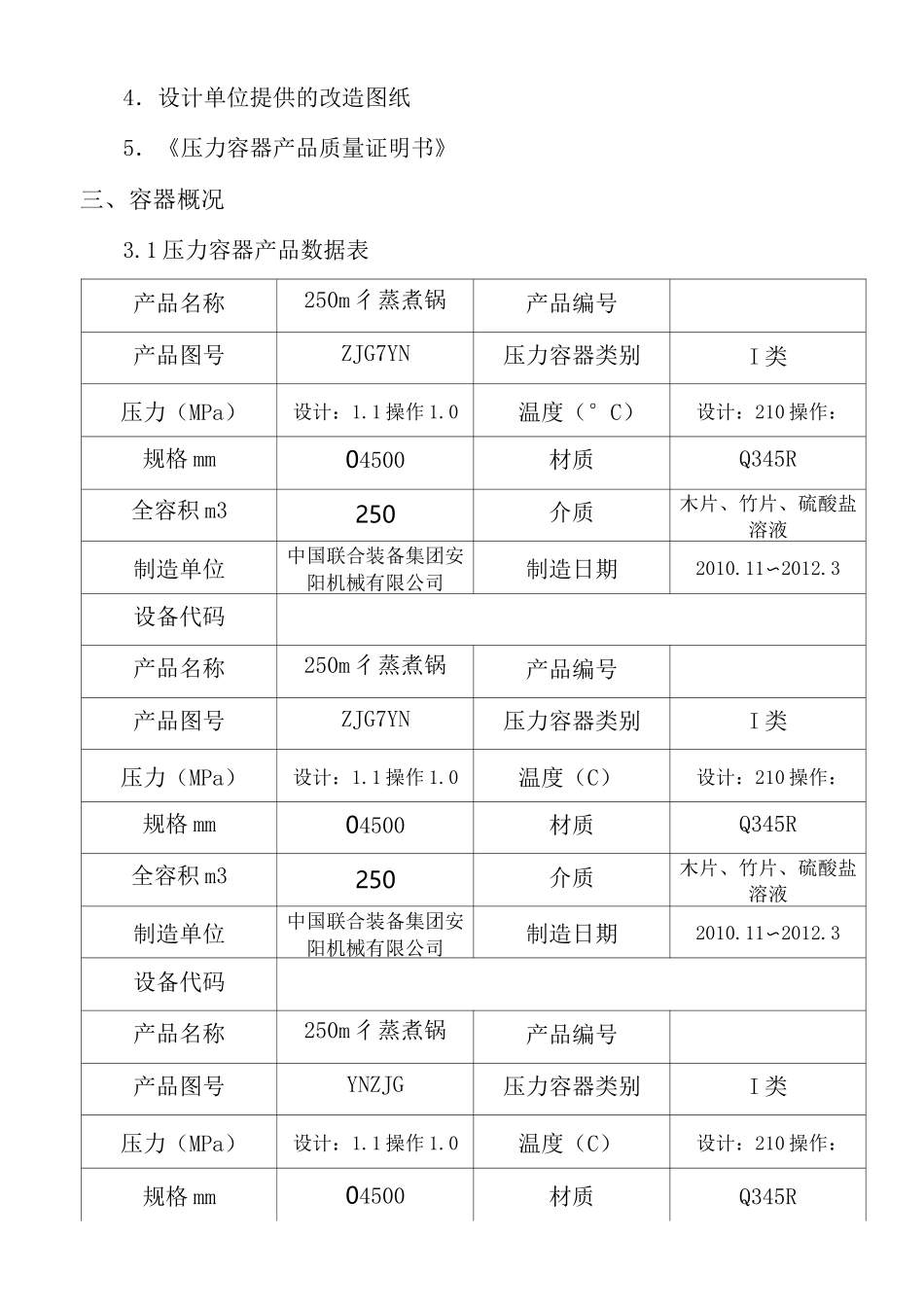

化工设备有限责任公司压力容器改造施工方案编制：审核：批准：施工单位（章）：化工设备有限责任公司项目负责人：现场技术负责人：质检员：2017 年月日一、编制说明纸股份有限公司一共有 250m 彳蒸煮锅 3 台。现根据生产实际情况，拟对 3 台 250m 彳蒸煮锅进行改造工作，为保证压力容器改造工作的顺利进行，特编制此方案。二、编制依据1．TSG21-2016《固定式压力容器安全技术监察规程》2．GB150.1~150.4-2011《压力容器》3．NB/T47015-2011《压力容器焊接规程》4．设计单位提供的改造图纸5．《压力容器产品质量证明书》三、容器概况3.1 压力容器产品数据表产品名称250m 彳蒸煮锅产品编号产品图号ZJG7YN压力容器类别I 类压力（MPa）设计：1.1 操作 1.0温度（°C）设计：210 操作：规格 mm04500材质Q345R全容积 m3250介质木片、竹片、硫酸盐溶液制造单位中国联合装备集团安阳机械有限公司制造日期2010.11〜2012.3设备代码产品名称250m 彳蒸煮锅产品编号产品图号ZJG7YN压力容器类别I 类压力（MPa）设计：1.1 操作 1.0温度（C）设计：210 操作：规格 mm04500材质Q345R全容积 m3250介质木片、竹片、硫酸盐溶液制造单位中国联合装备集团安阳机械有限公司制造日期2010.11〜2012.3设备代码产品名称250m 彳蒸煮锅产品编号产品图号YNZJG压力容器类别I 类压力（MPa）设计：1.1 操作 1.0温度（C）设计：210 操作：规格 mm04500材质Q345R全容积 m3250介质木片、竹片、硫酸盐溶液制造单位中国联合装备集团安阳机械有限公司制造日期2010.11〜2012.3设备代码四、设备改造原因应股份有限公司的要求对 3 台 250m 彳蒸煮锅上部筒体增加 DN600人孔，中部夹套增加 3 个 DN250 出液口的改造。五、维修改造的部位和方法5.1、检修前准备工作云南相关技术人员对设备内介质彻底排空，空气置换合格后加盲板隔离。对设备进行空气通风置换，置换合格后关闭阀门与系统隔离。对我司发出具备施工条件的相关书面通知，接到通知后，我司做好相关的施工准备工作。备好有限空间作业的安全防护用具；提前接好临时电源；准备好碳弧气刨、打磨工具；人孔安装风机通风；准备好图纸、技术方案，必要的施工方案。5.2、维修改造处理程序：备件预制——设备开孔——焊接——密封性试验。按图预制待改造的人孔、接管、法兰、法兰盖等组合件。由于设备开孔位置高，开孔采用气割方式。坡口要求按图纸焊接接头型式开孔。参与施焊的焊工必须持有国家技术质量...
