常用合金的腐蚀剂

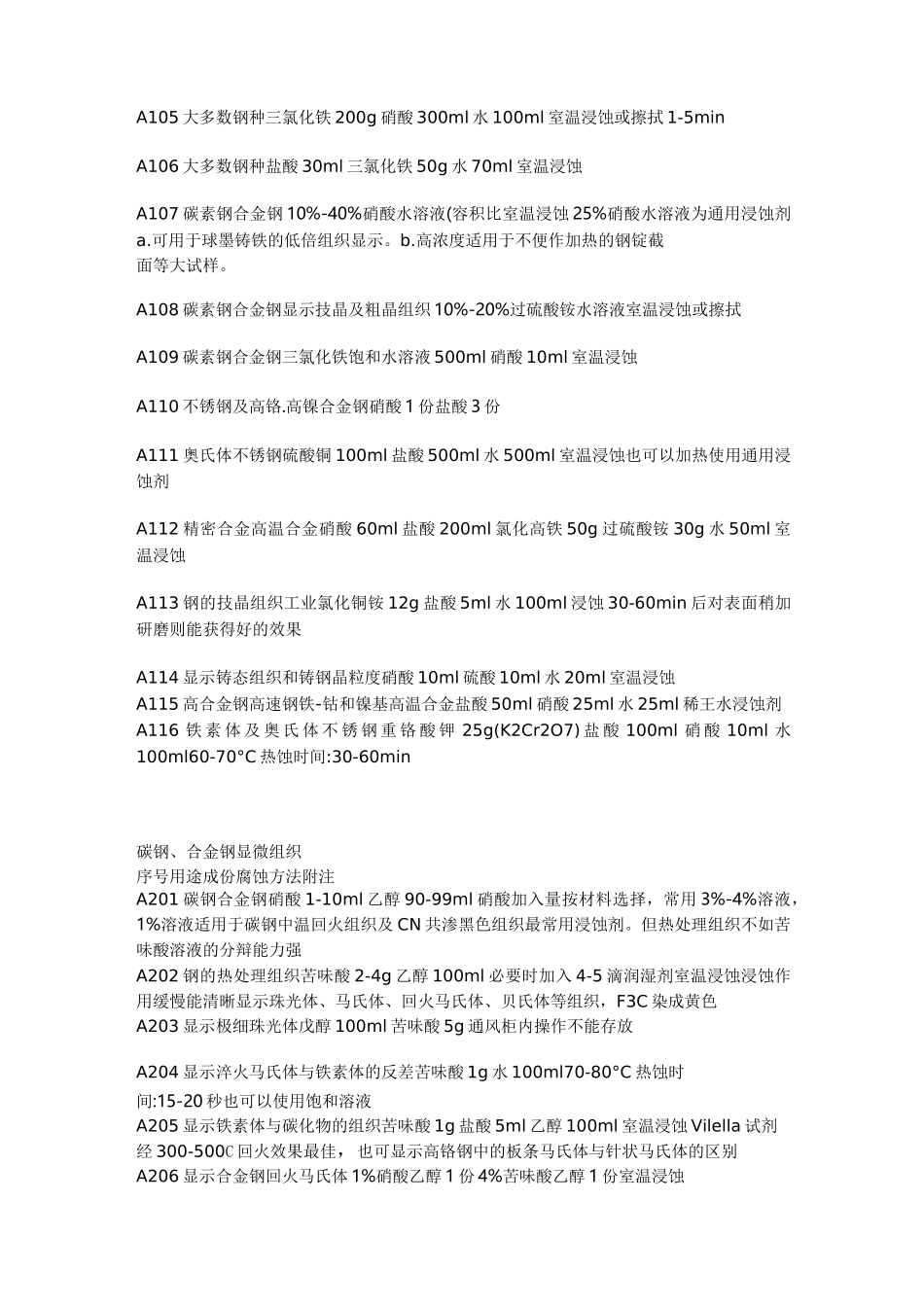

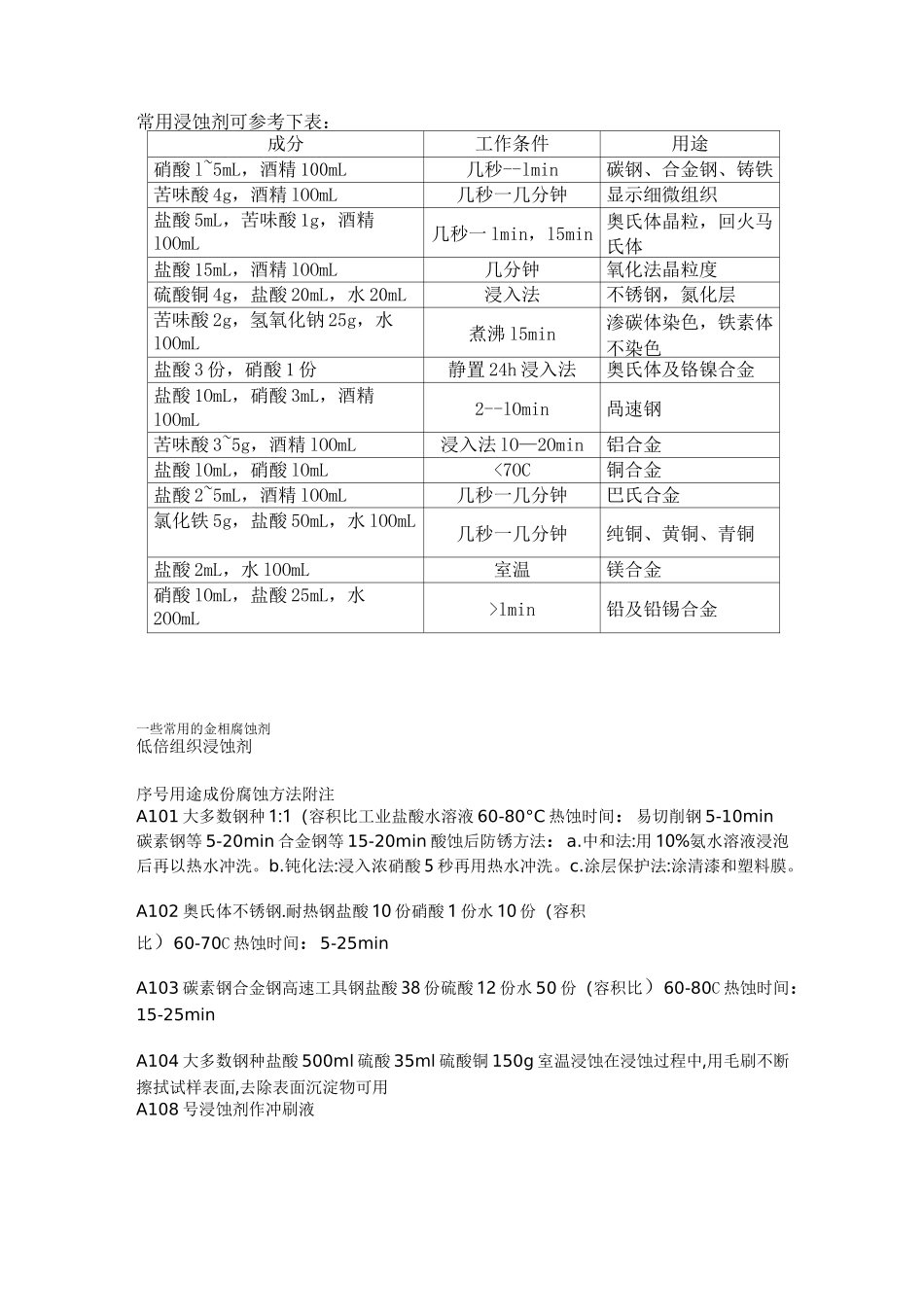

常用浸蚀剂可参考下表：成分工作条件用途硝酸 l~5mL，酒精 100mL几秒--lmin碳钢、合金钢、铸铁苦味酸 4g，酒精 lOOmL几秒一几分钟显示细微组织盐酸 5mL，苦味酸 1g，酒精lOOmL几秒一 lmin，l5min 奥氏体晶粒，回火马氏体盐酸 15mL，酒精 lOOmL几分钟氧化法晶粒度硫酸铜 4g，盐酸 20mL，水 20mL浸入法不锈钢，氮化层苦味酸 2g，氢氧化钠 25g，水lOOmL煮沸 l5min渗碳体染色，铁素体不染色盐酸 3 份，硝酸 1 份静置 24h 浸入法奥氏体及铬镍合金盐酸 1OmL，硝酸 3mL，酒精lOOmL2--lOmin咼速钢苦味酸 3~5g，酒精 lOOmL浸入法 lO—2Omin铝合金盐酸 lOmL，硝酸 lOmL<7OC铜合金盐酸 2~5mL，酒精 lOOmL几秒一几分钟巴氏合金氯化铁 5g，盐酸 5OmL，水 lOOmL几秒一几分钟纯铜、黄铜、青铜盐酸 2mL，水 lOOmL室温镁合金硝酸 lOmL，盐酸 25mL，水2OOmL>lmin铅及铅锡合金一些常用的金相腐蚀剂低倍组织浸蚀剂序号用途成份腐蚀方法附注A101 大多数钢种 1:1（容积比工业盐酸水溶液 60-80°C 热蚀时间：易切削钢 5-10min碳素钢等 5-20min 合金钢等 15-20min 酸蚀后防锈方法：a.中和法:用 10%氨水溶液浸泡后再以热水冲洗。b.钝化法:浸入浓硝酸 5 秒再用热水冲洗。c.涂层保护法:涂清漆和塑料膜。A102 奥氏体不锈钢.耐热钢盐酸 10 份硝酸 1 份水 10 份（容积比）60-70C 热蚀时间：5-25minA103 碳素钢合金钢高速工具钢盐酸 38 份硫酸 12 份水 50 份（容积比）60-80C 热蚀时间：15-25minA104 大多数钢种盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀在浸蚀过程中,用毛刷不断擦拭试样表面,去除表面沉淀物可用A108 号浸蚀剂作冲刷液A105 大多数钢种三氯化铁 200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭 1-5minA106 大多数钢种盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀A107 碳素钢合金钢 10%-40%硝酸水溶液(容积比室温浸蚀 25%硝酸水溶液为通用浸蚀剂a.可用于球墨铸铁的低倍组织显示。b.高浓度适用于不便作加热的钢锭截面等大试样。A108 碳素钢合金钢显示技晶及粗晶组织 10%-20%过硫酸铵水溶液室温浸蚀或擦拭A109 碳素钢合金钢三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀A110 不锈钢及高铬.高镍合金钢硝酸 1 份盐酸 3 份A111 奥氏体不锈钢硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀也可以加热使用通用浸蚀剂A112 精密合金高温合金硝酸 60ml 盐酸 200ml ...
