回转窑托轮瓦更换方案VIP专享

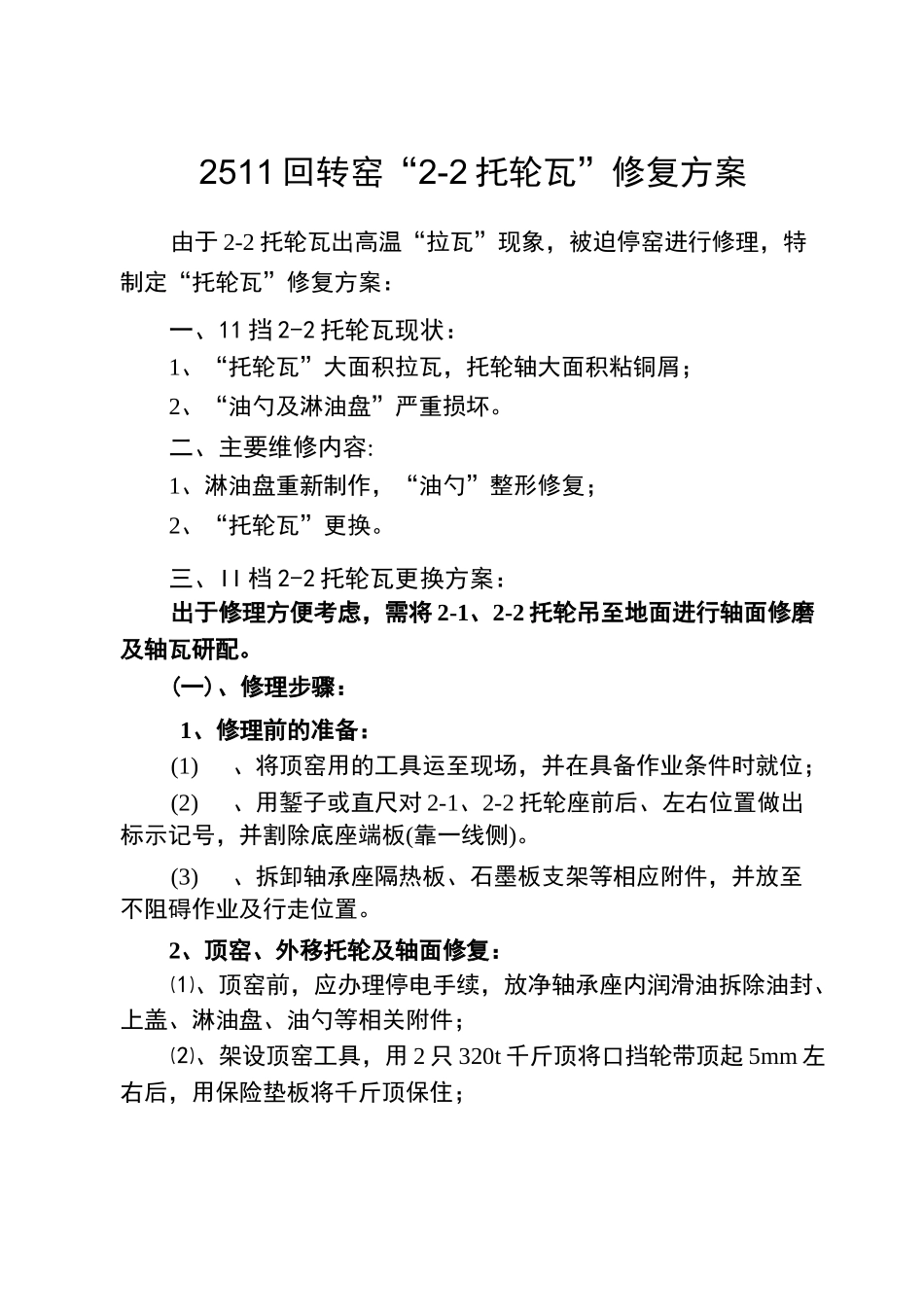

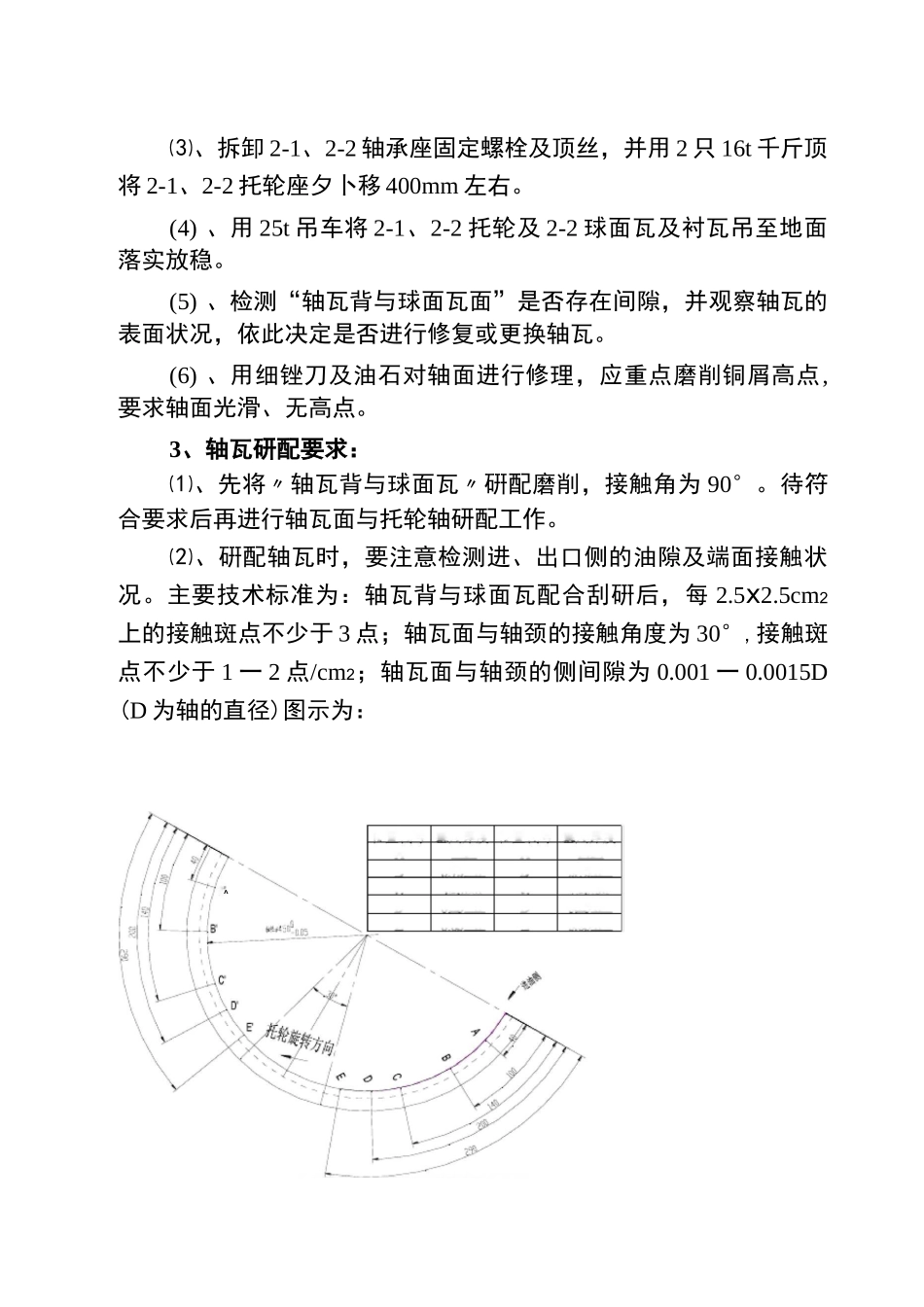

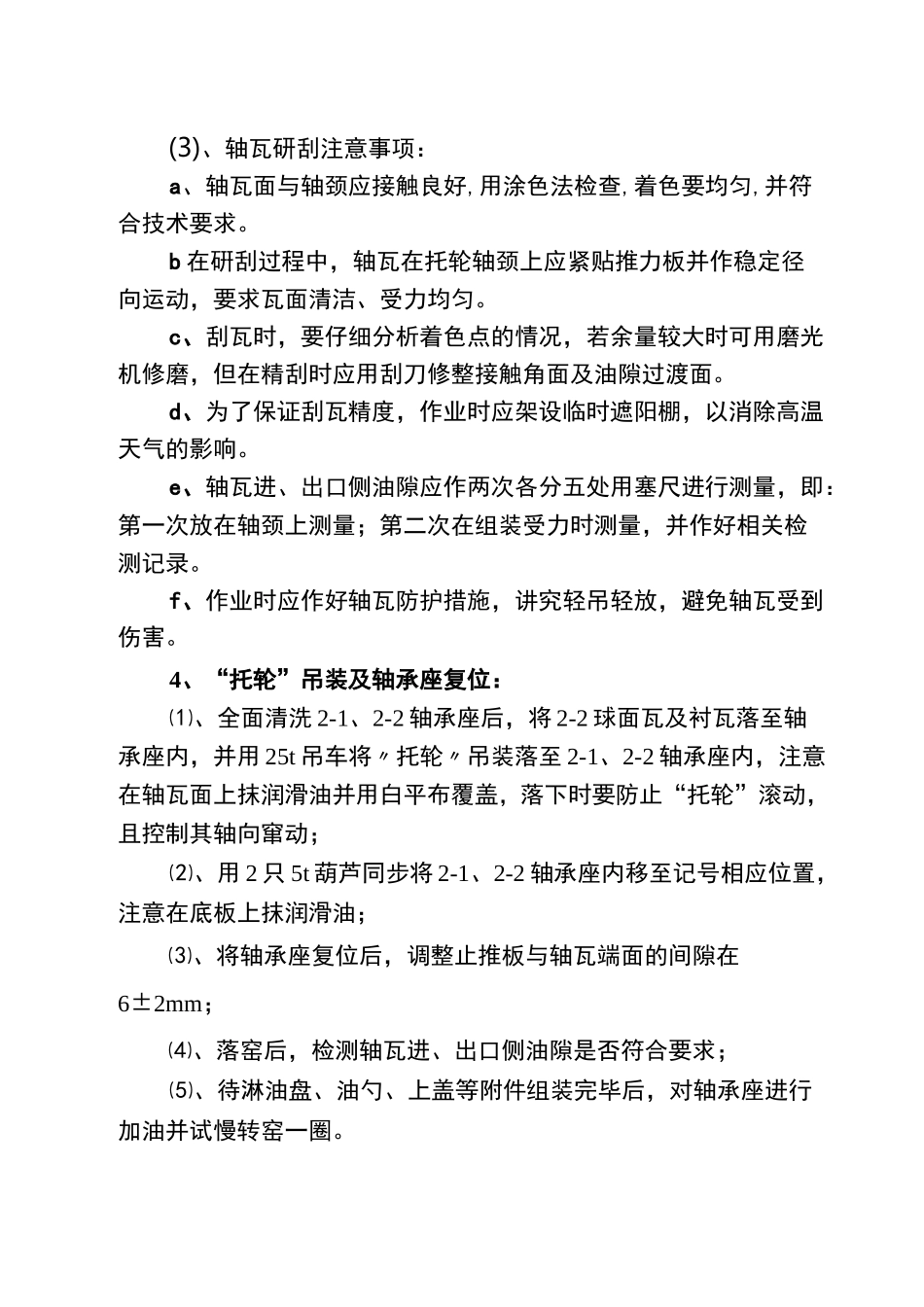

2511 回转窑“2-2 托轮瓦”修复方案由于 2-2 托轮瓦出高温“拉瓦”现象，被迫停窑进行修理，特制定“托轮瓦”修复方案：一、11 挡 2-2 托轮瓦现状：1、“托轮瓦”大面积拉瓦，托轮轴大面积粘铜屑；2、“油勺及淋油盘”严重损坏。二、主要维修内容:1、淋油盘重新制作，“油勺”整形修复；2、“托轮瓦”更换。三、II 档 2-2 托轮瓦更换方案：出于修理方便考虑，需将 2-1、2-2 托轮吊至地面进行轴面修磨及轴瓦研配。(一)、修理步骤：1、修理前的准备：(1)、将顶窑用的工具运至现场，并在具备作业条件时就位；(2)、用錾子或直尺对 2-1、2-2 托轮座前后、左右位置做出标示记号，并割除底座端板(靠一线侧)。(3)、拆卸轴承座隔热板、石墨板支架等相应附件，并放至不阻碍作业及行走位置。2、顶窑、外移托轮及轴面修复：⑴、顶窑前，应办理停电手续，放净轴承座内润滑油拆除油封、上盖、淋油盘、油勺等相关附件；⑵、架设顶窑工具，用 2 只 320t 千斤顶将口挡轮带顶起 5mm 左右后，用保险垫板将千斤顶保住；位置代号ABCDE⑶、拆卸 2-1、2-2 轴承座固定螺栓及顶丝，并用 2 只 16t 千斤顶将 2-1、2-2 托轮座夕卜移 400mm 左右。(4) 、用 25t 吊车将 2-1、2-2 托轮及 2-2 球面瓦及衬瓦吊至地面落实放稳。(5) 、检测“轴瓦背与球面瓦面”是否存在间隙，并观察轴瓦的表面状况，依此决定是否进行修复或更换轴瓦。(6) 、用细锉刀及油石对轴面进行修理，应重点磨削铜屑高点,要求轴面光滑、无高点。3、轴瓦研配要求：⑴、先将〃轴瓦背与球面瓦〃硏配磨削，接触角为 90°。待符合要求后再进行轴瓦面与托轮轴研配工作。⑵、硏配轴瓦时，要注意检测进、出口侧的油隙及端面接触状况。主要技术标准为：轴瓦背与球面瓦配合刮硏后，每 2.5x2.5cm2上的接触斑点不少于 3 点；轴瓦面与轴颈的接触角度为 30°,接触斑点不少于 1 一 2 点/cm2；轴瓦面与轴颈的侧间隙为 0.001 一 0.0015D(D 为轴的直径)图示为：A(3)、轴瓦研刮注意事项：a、轴瓦面与轴颈应接触良好,用涂色法检查,着色要均匀,并符合技术要求。b 在硏刮过程中，轴瓦在托轮轴颈上应紧贴推力板并作稳定径向运动，要求瓦面清洁、受力均匀。c、刮瓦时，要仔细分析着色点的情况，若余量较大时可用磨光机修磨，但在精刮时应用刮刀修整接触角面及油隙过渡面。d、为了保证刮瓦精度，作业时应架设临时遮阳棚，以消除高温天气的影响。e、轴瓦进、出口侧油隙应作两次各分五...
