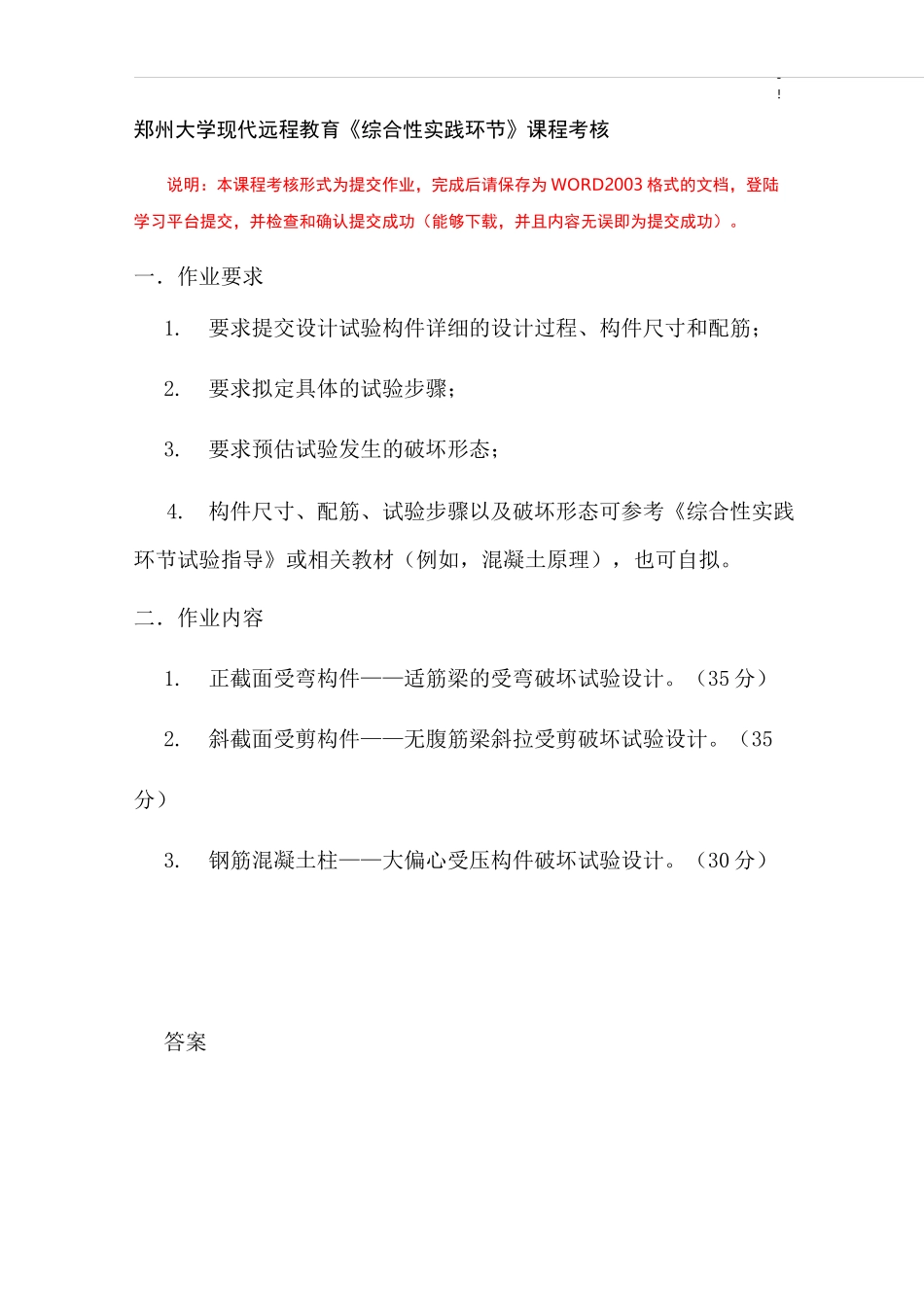

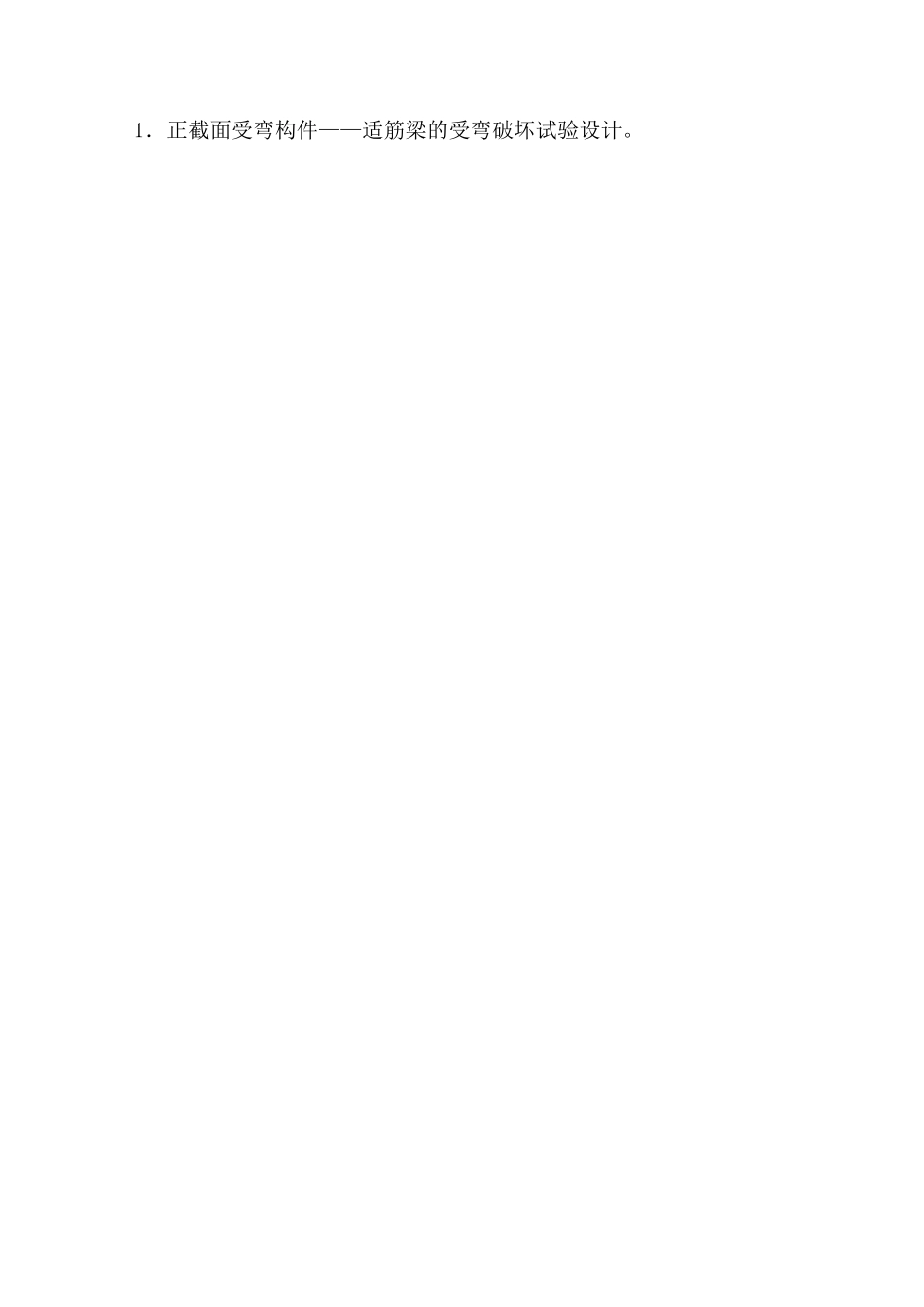

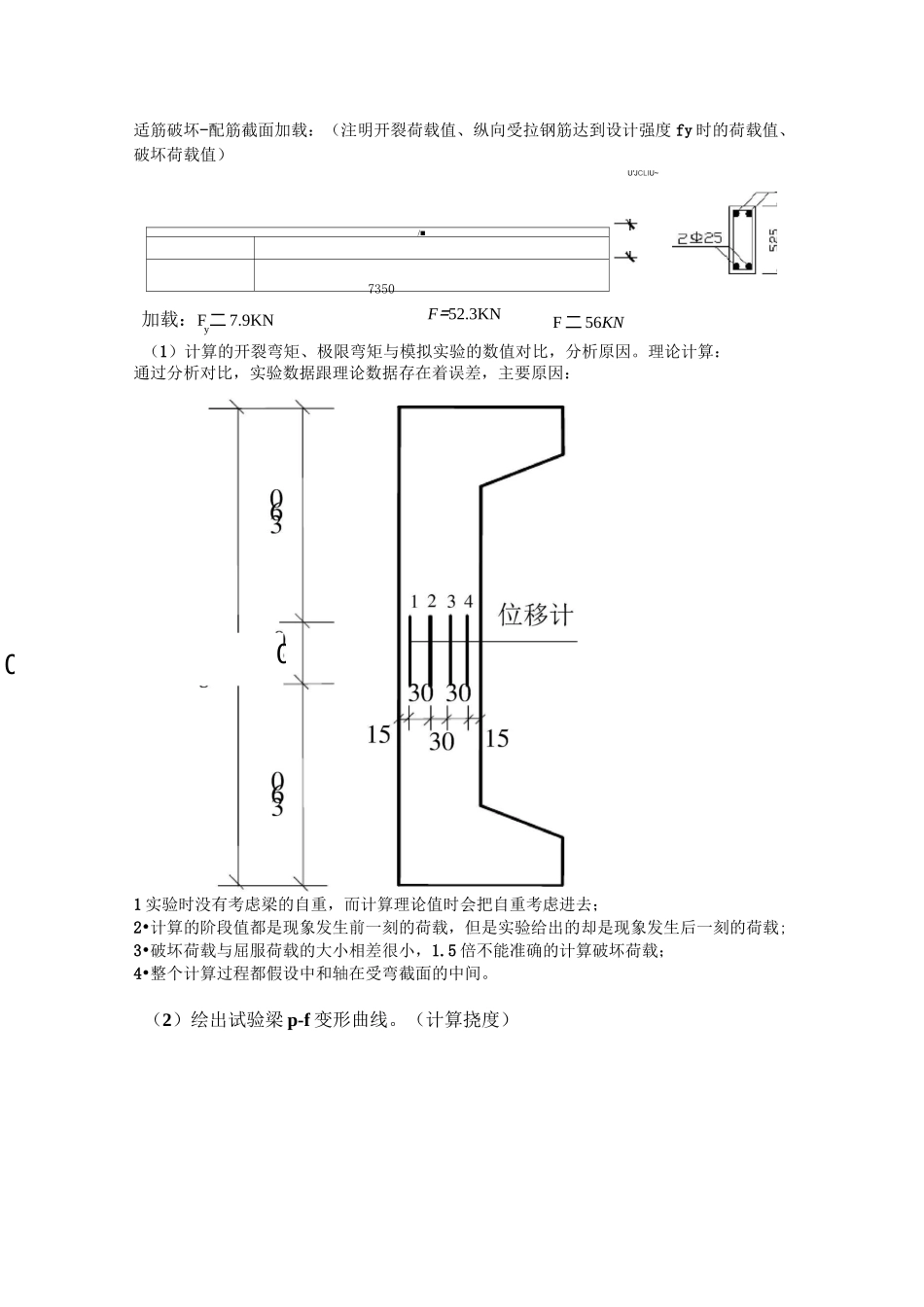

-!郑州大学现代远程教育《综合性实践环节》课程考核说明：本课程考核形式为提交作业，完成后请保存为 WORD2003 格式的文档，登陆学习平台提交，并检查和确认提交成功（能够下载，并且内容无误即为提交成功）。一．作业要求1.要求提交设计试验构件详细的设计过程、构件尺寸和配筋；2.要求拟定具体的试验步骤；3.要求预估试验发生的破坏形态；4.构件尺寸、配筋、试验步骤以及破坏形态可参考《综合性实践环节试验指导》或相关教材（例如，混凝土原理），也可自拟。二．作业内容1.正截面受弯构件——适筋梁的受弯破坏试验设计。（35 分）2.斜截面受剪构件——无腹筋梁斜拉受剪破坏试验设计。（35分）3.钢筋混凝土柱——大偏心受压构件破坏试验设计。（30 分）答案1．正截面受弯构件——适筋梁的受弯破坏试验设计。/■7350加载：F 二 7.9KNcrF 二 56KN适筋破坏-配筋截面加载：（注明开裂荷载值、纵向受拉钢筋达到设计强度 fy 时的荷载值、破坏荷载值）F=52.3KNy（1）计算的开裂弯矩、极限弯矩与模拟实验的数值对比，分析原因。理论计算：通过分析对比，实验数据跟理论数据存在着误差，主要原因：1 实验时没有考虑梁的自重，而计算理论值时会把自重考虑进去；2•计算的阶段值都是现象发生前一刻的荷载，但是实验给出的却是现象发生后一刻的荷载;3•破坏荷载与屈服荷载的大小相差很小，1.5 倍不能准确的计算破坏荷载；4•整个计算过程都假设中和轴在受弯截面的中间。（2）绘出试验梁 p-f 变形曲线。（计算挠度）U'JCLIU~0507以此类推，在不同的荷载下，可以得到相关的数据:F(kN)0.346616.3332.6551.3856.45Mk(KN・m)0.84914080125.875138.3-匸(N/mm2)2.04496.3192.6303.1333屮0.20.430.760.88550.9—1•二5.5194.1993.132.852.82f(mm)0.5232.1686.30149.1166aa氟荷载-挠度实验得出的荷载-挠度曲线:Q 荷载一挠度曲戋(3)绘制裂缝分布形态图。(计算裂缝)(4)简述裂缝的出现、分布和展开的过程与机理。① 当荷载在 0.4KN 内，梁属于弹性阶段，没有达到屈服更没有受到破坏。② 当荷载在 0.4KN 的基础上分级加载，受拉区混凝土进入塑性阶段，手拉应变曲线开始呈现较明显的曲线性，并且曲线的切线斜率不断减小，表现为在受压区压应变增大的过程中，合拉力的增长不断减小，而此时受压区混凝土和受拉钢筋仍工作在弹性范围，呈直线增长,于是受压区高度降低，以保证斜截面内力平衡。当内力增大到某一数值时，受拉区边缘的混凝土达到其实际的抗拉...
