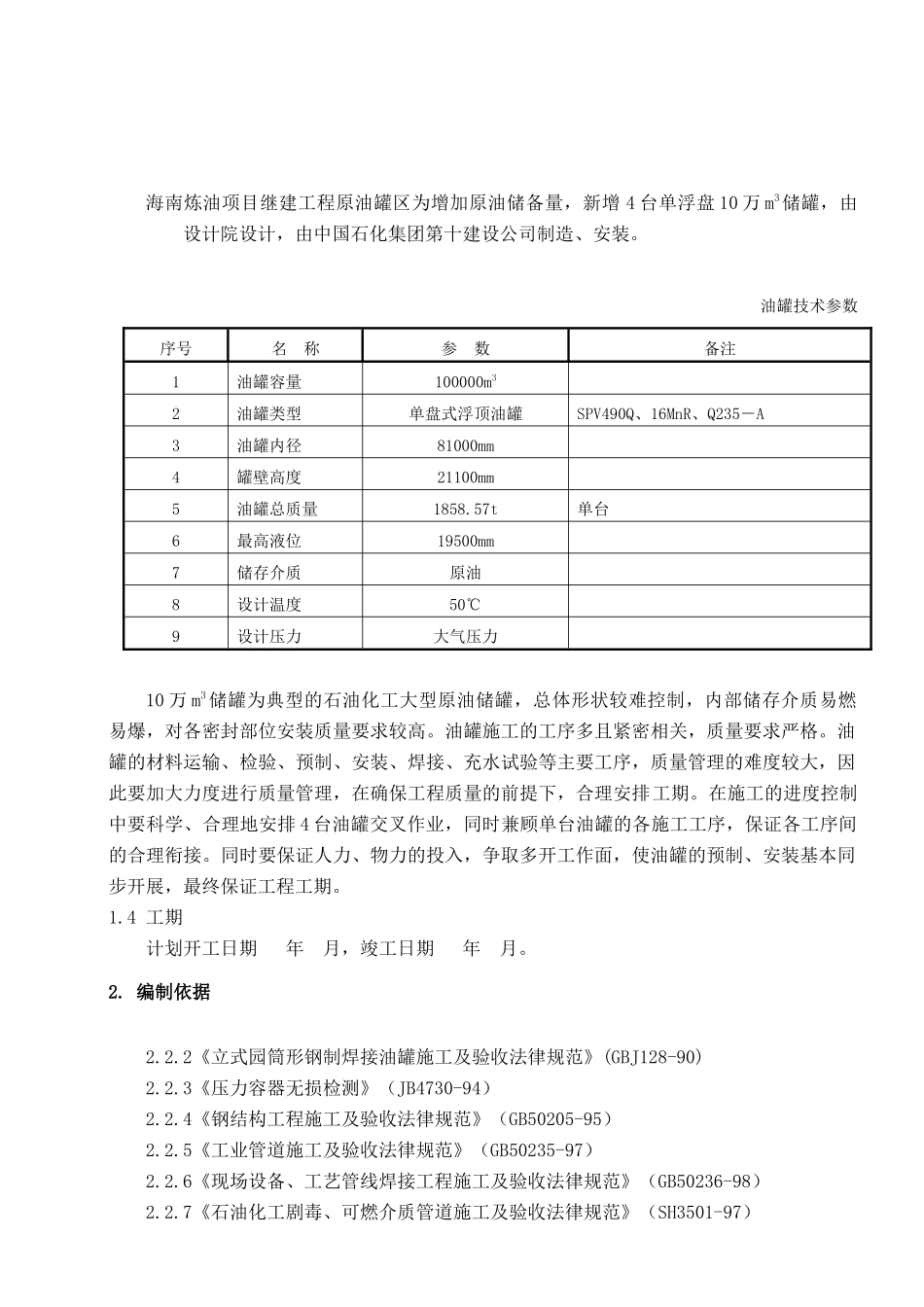

海南炼油项目继建工程原油罐区为增加原油储备量，新增 4 台单浮盘 10 万 m3储罐，由 设计院设计，由中国石化集团第十建设公司制造、安装。油罐技术参数序号名 称参 数备注1油罐容量100000m32油罐类型单盘式浮顶油罐SPV490Q、16MnR、Q235－A3油罐内径81000mm4罐壁高度21100mm5油罐总质量1858.57t单台6最高液位19500mm7储存介质原油8设计温度50℃9设计压力大气压力10 万 m3储罐为典型的石油化工大型原油储罐，总体形状较难控制，内部储存介质易燃易爆，对各密封部位安装质量要求较高。油罐施工的工序多且紧密相关，质量要求严格。油罐的材料运输、检验、预制、安装、焊接、充水试验等主要工序，质量管理的难度较大，因此要加大力度进行质量管理，在确保工程质量的前提下，合理安排工期。在施工的进度控制中要科学、合理地安排 4 台油罐交叉作业，同时兼顾单台油罐的各施工工序，保证各工序间的合理衔接。同时要保证人力、物力的投入，争取多开工作面，使油罐的预制、安装基本同步开展，最终保证工程工期。1.4 工期计划开工日期 年 月，竣工日期 年 月。2. 编制依据2.2.2《立式园筒形钢制焊接油罐施工及验收法律规范》(GBJ128-90)2.2.3《压力容器无损检测》（JB4730-94）2.2.4《钢结构工程施工及验收法律规范》（GB50205-95）2.2.5《工业管道施工及验收法律规范》（GB50235-97）2.2.6《现场设备、工艺管线焊接工程施工及验收法律规范》（GB50236-98）2.2.7《石油化工剧毒、可燃介质管道施工及验收法律规范》（SH3501-97）2.2.8《工业管道施工及验收法律规范》（GB50235-97）2.2.9《石油化工钢制通用阀门选用、检验及验收》（SH3064-94）《石油化工给水排水管道施工及验收法律规范》（SH3533-95）2.2.11《石油化工企业设备管道表面色和标志》（SH3043-1999）22 中国石化集团第十建设公司《质量手册》（QG/M44.0000-2001 符合 GB/T19001-2000 idt ISO9001:2000）33. 安装主要工程实物量我公司承建的四台油罐主体安装部分包括油罐罐体及附件。工程实物量见表 3.1。序号名称单位数量备注1罐底板Kg4930692罐壁板Kg7636303浮顶Kg4533604加强圈Kg252805抗风圈Kg779006梯子及平台Kg37587转动浮梯及轨道Kg50808浮顶排水管Kg47469加热器Kg677510量油、导向管Kg356912其它附件Kg20878合计 1858045Kg根据油罐的设计要求和施工现场场地情况，并结合我公司多年来大型储罐的施工经验，海南炼油继建工程原油罐区 10 万米 3油罐的施工采纳...
