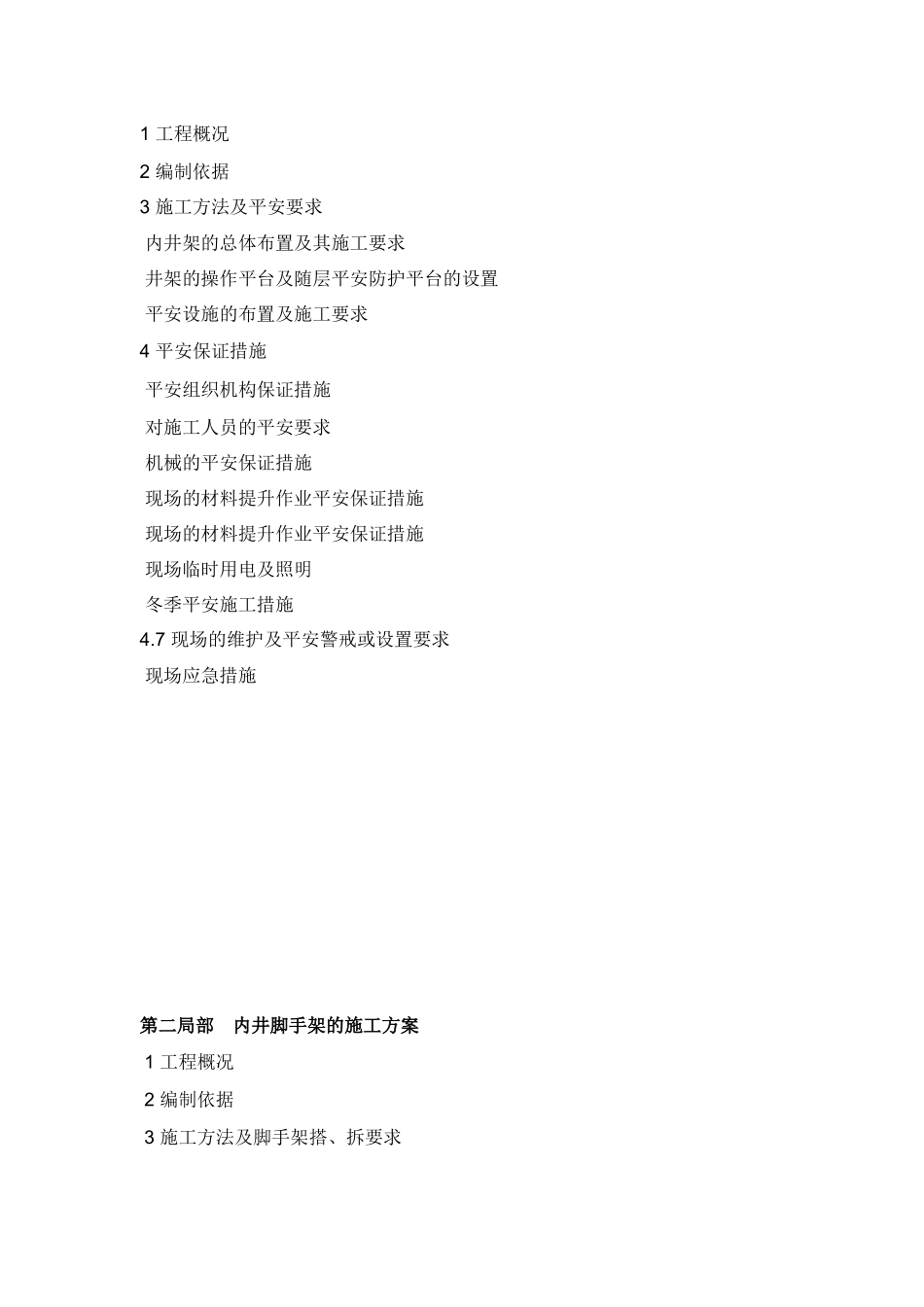

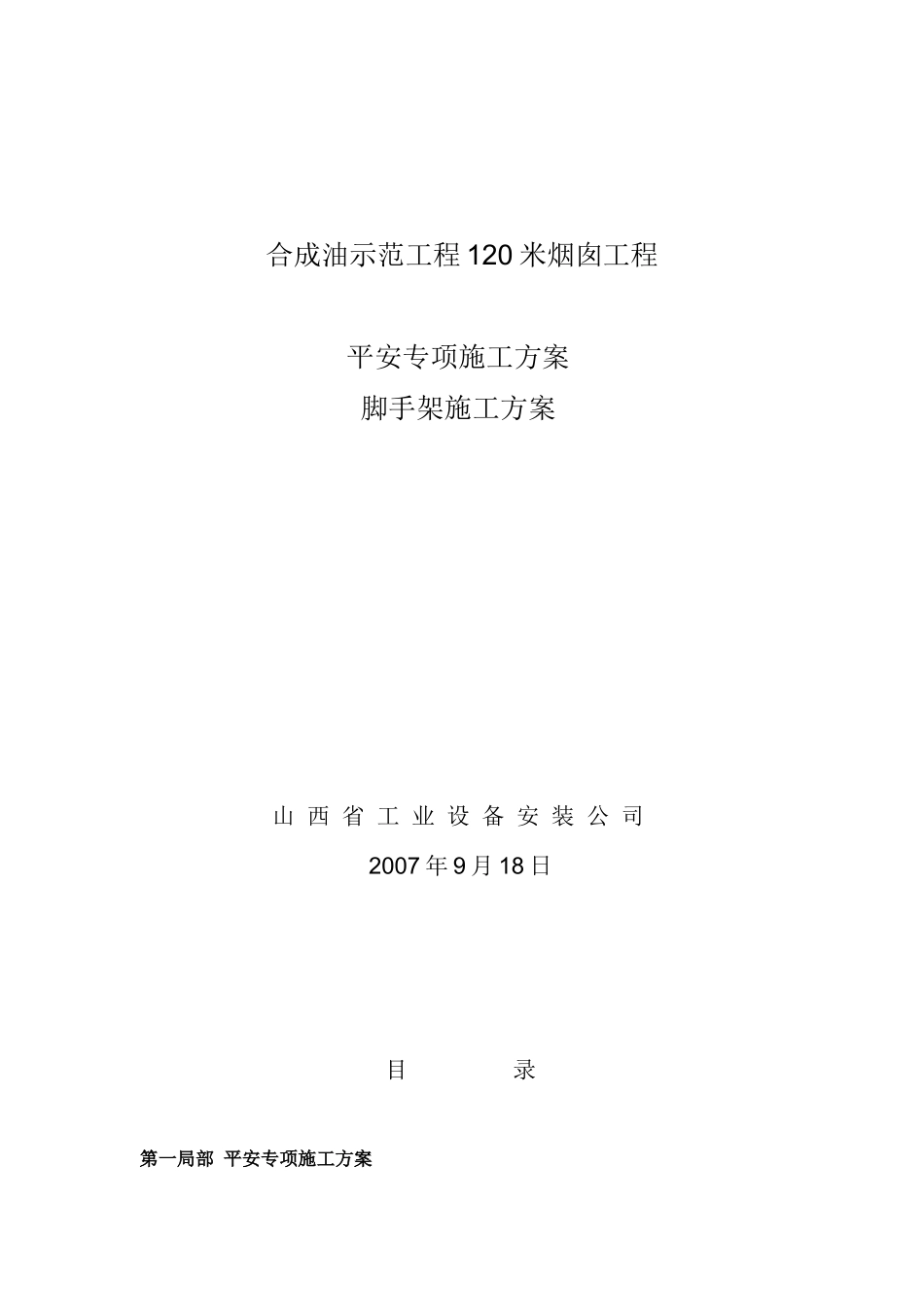

合成油示范工程 120 米烟囱工程平安专项施工方案脚手架施工方案 山 西 省 工 业 设 备 安 装 公 司2007 年 9 月 18 日目 录第一局部 平安专项施工方案1 工程概况2 编制依据3 施工方法及平安要求 内井架的总体布置及其施工要求 井架的操作平台及随层平安防护平台的设置 平安设施的布置及施工要求4 平安保证措施 平安组织机构保证措施 对施工人员的平安要求 机械的平安保证措施 现场的材料提升作业平安保证措施 现场的材料提升作业平安保证措施 现场临时用电及照明 冬季平安施工措施4.7 现场的维护及平安警戒或设置要求 现场应急措施第二局部 内井脚手架的施工方案1 工程概况2 编制依据3 施工方法及脚手架搭、拆要求施工准备及要求 施工方法 脚手架质量保证措施 平安保证措施4 脚手架、卷扬机、钢丝绳验算成果 确定相应的脚手架计算参数 荷载计算 脚手架整体稳定性验算 验算分析 卷扬机的选型、钢丝绳的验算 晋煤合成油示范工程 120 米烟囱工程平安专项施工方案1、工程概况本工程为晋煤合成油示范工程 120 米高混凝土烟囱，位于山西省晋城市金村镇东，建设单位为晋煤集团股份，设计单位为化学工业第二设计院，监理单位为岳阳方元监理公司，质量监督单位为晋城市质量监督站，施工单位为山西省工业设备安装公司，工期为 120 天，质量标准为合格。本工程地基为强夯根底处理〔总包方施工〕，根底底标高为,开挖后做静载试验〔总包方施工〕，合格后验槽浇筑根底混凝土垫层，根底为环形独立刚性根底。根底底直径 20 m，烟囱顶端出口直径 3.5 m，根底混凝土强度 C30，筒壁混凝土强度 15 m 以下 C40，15 m 以上 C35，筒体坡度 0—40 m 为 3.5%，40—120 m 为 2%；设计室外爬梯、平台现场制作，随筒身进度同步安装，接地级及避雷随筒身同步施工，顶部安装 4 个不锈钢避雷针；筒壁内侧涂 OM 防腐涂料。KPI 砂浆砌耐酸砖，砖内衬 40m 下 240 厚，40m 以上 120 厚，内填 100 厚憎水珍珠岩板制品隔热层；上部 30 m 外壁涂耐酸防腐航空标志漆，5 m 红白相间。 2、编制依据、化学工业第二设计院设计晋煤合成油示范工程 120 米烟囱工程施工图纸2.2、?建筑施工扣件钢管脚手架平安技术标准?〔JGJ130-2001〕、?建筑施工平安检查标准?〔JGJ59-99〕2.4、?建筑施工高处作业技术标准?〔JGJ80—91〕2.5、本企业的?质量环境职业健康平安管理手册?2.6、化学工业第二设计院晋...
