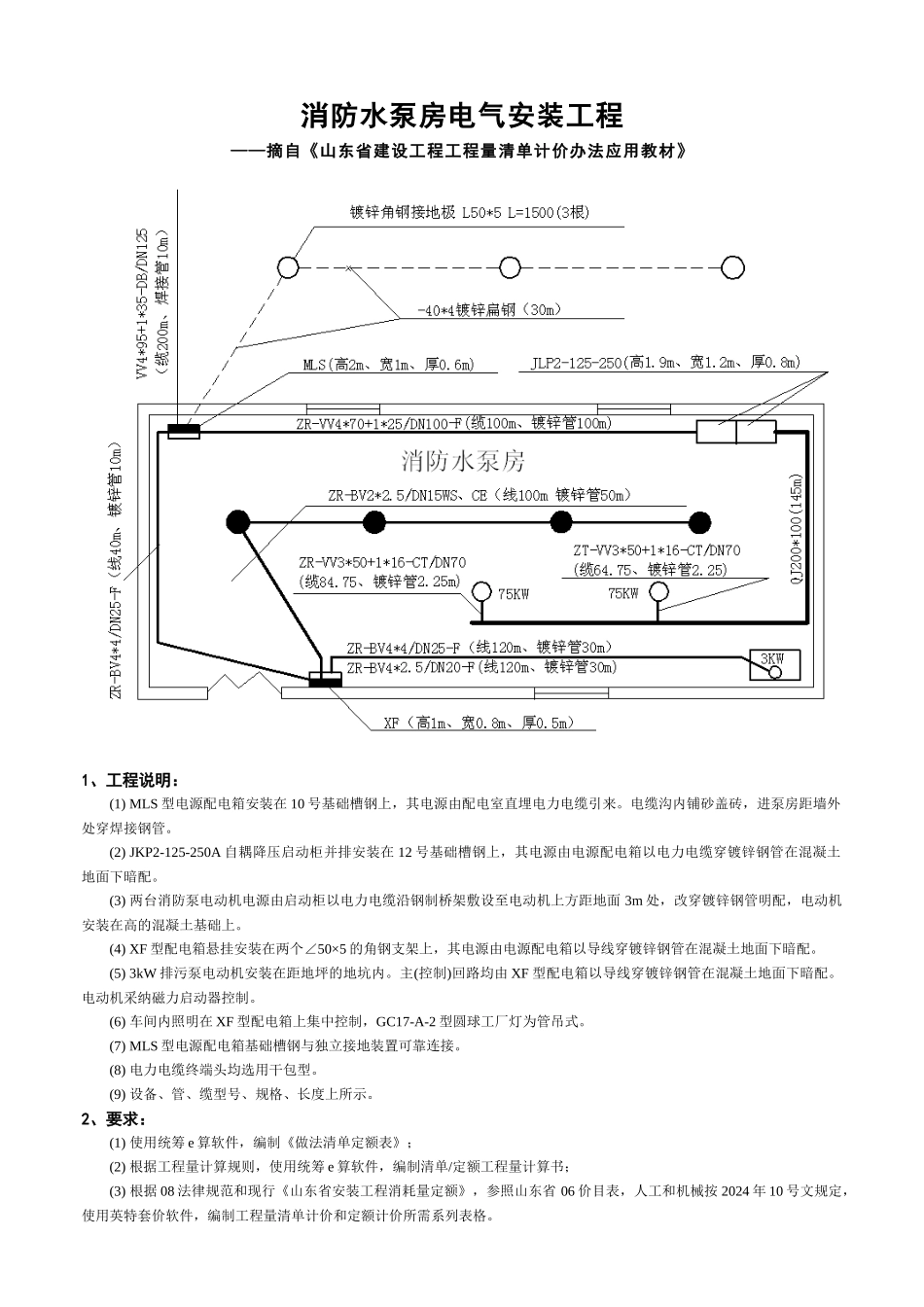

消防水泵房电气安装工程——摘自《山东省建设工程工程量清单计价办法应用教材》1、工程说明：(1) MLS 型电源配电箱安装在 10 号基础槽钢上，其电源由配电室直埋电力电缆引来。电缆沟内铺砂盖砖，进泵房距墙外处穿焊接钢管。(2) JKP2-125-250A 自耦降压启动柜并排安装在 12 号基础槽钢上，其电源由电源配电箱以电力电缆穿镀锌钢管在混凝土地面下暗配。(3) 两台消防泵电动机电源由启动柜以电力电缆沿钢制桥架敷设至电动机上方距地面 3m 处，改穿镀锌钢管明配，电动机安装在高的混凝土基础上。(4) XF 型配电箱悬挂安装在两个∠50×5 的角钢支架上，其电源由电源配电箱以导线穿镀锌钢管在混凝土地面下暗配。(5) 3kW 排污泵电动机安装在距地坪的地坑内。主(控制)回路均由 XF 型配电箱以导线穿镀锌钢管在混凝土地面下暗配。电动机采纳磁力启动器控制。(6) 车间内照明在 XF 型配电箱上集中控制，GC17-A-2 型圆球工厂灯为管吊式。(7) MLS 型电源配电箱基础槽钢与独立接地装置可靠连接。(8) 电力电缆终端头均选用干包型。(9) 设备、管、缆型号、规格、长度上所示。2、要求：(1) 使用统筹 e 算软件，编制《做法清单定额表》；(2) 根据工程量计算规则，使用统筹 e 算软件，编制清单/定额工程量计算书；(3) 根据 08 法律规范和现行《山东省安装工程消耗量定额》，参照山东省 06 价目表，人工和机械按 2024 年 10 号文规定，使用英特套价软件，编制工程量清单计价和定额计价所需系列表格。培训案例讲解一、项目--清单--定额--主材工程项目清单（25 项）定额（39 项）主材（27 项）配电箱配电箱(3)配电箱(3)、基础槽钢(2)/角钢、接线端子基础槽钢 10#、12#、角钢∠50×5电缆(3)管沟土方管沟土方直埋敷设直埋敷设、终端头、铺砂盖砖电缆 VV-4×95+1×35穿管敷设(3)、电缆保护管(3)穿管敷设(3)、终端头(3)、电缆保护管、电气配管(2)电缆 VV-4×95+1×35/VV-4×70+1×25/VV-3×50+1×16、焊接钢管 DN125、镀锌钢管 DN100/70沿桥架敷设、桥架电缆敷设、终端头、桥架、桥架支撑架电缆 VV-3×50+1×16、盖板/桥架/支撑架电气配管(3)暗敷 DN25/DN20暗敷 DN25/DN20镀锌钢管 DN25/DN20明敷 DN15明敷 DN15镀锌钢管 DN15电气配线(3)动力线 BV4/动力线 BV4×4/BV4×ZR-BV4/照明线 BV2×设备(2)电机 75kW/3kW电机 75kW/3kW电机调试(2)金属软管 φ50/φ25金属软管接头 φ50/φ25系统调试系统调试系统调试灯具灯...
