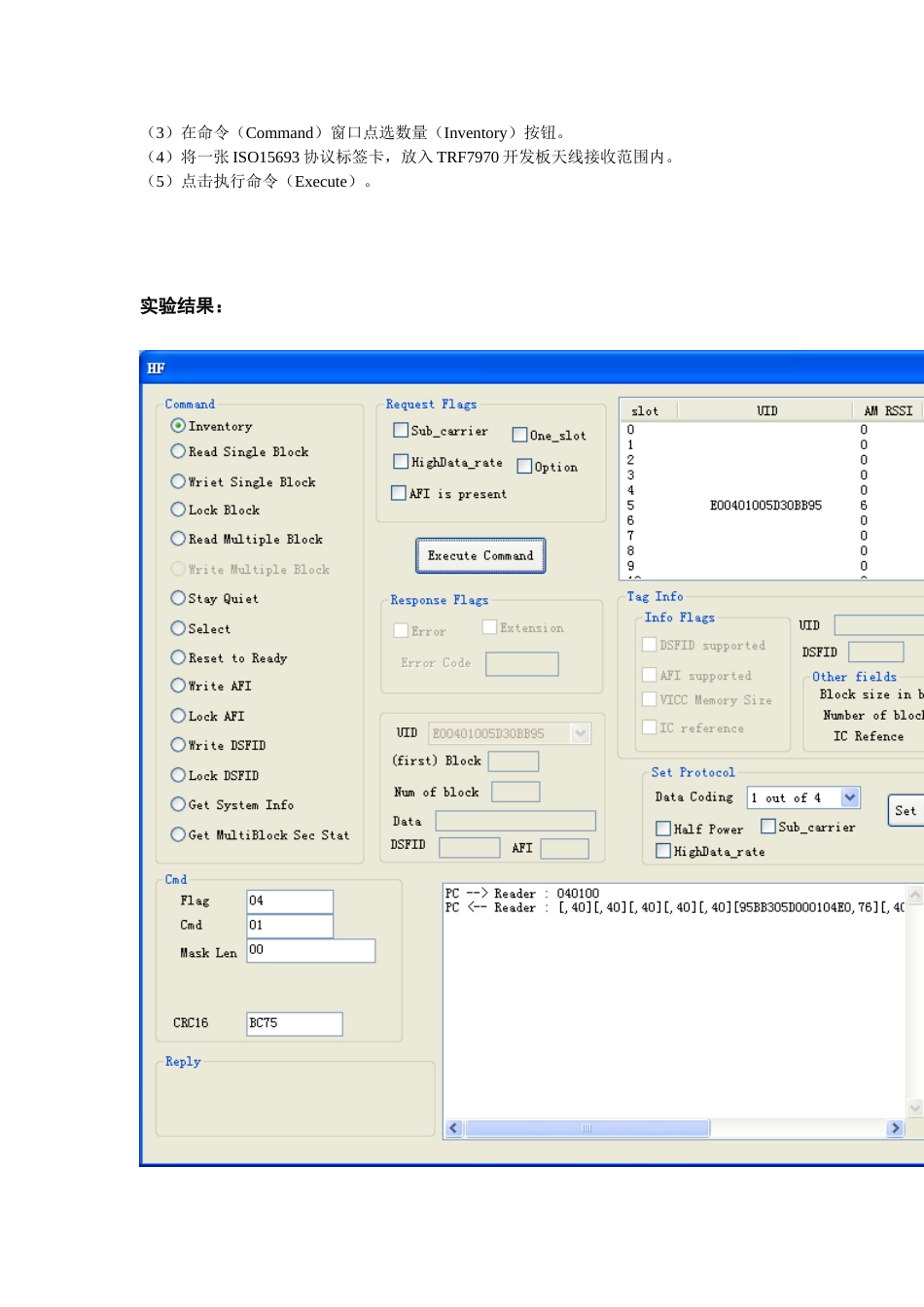

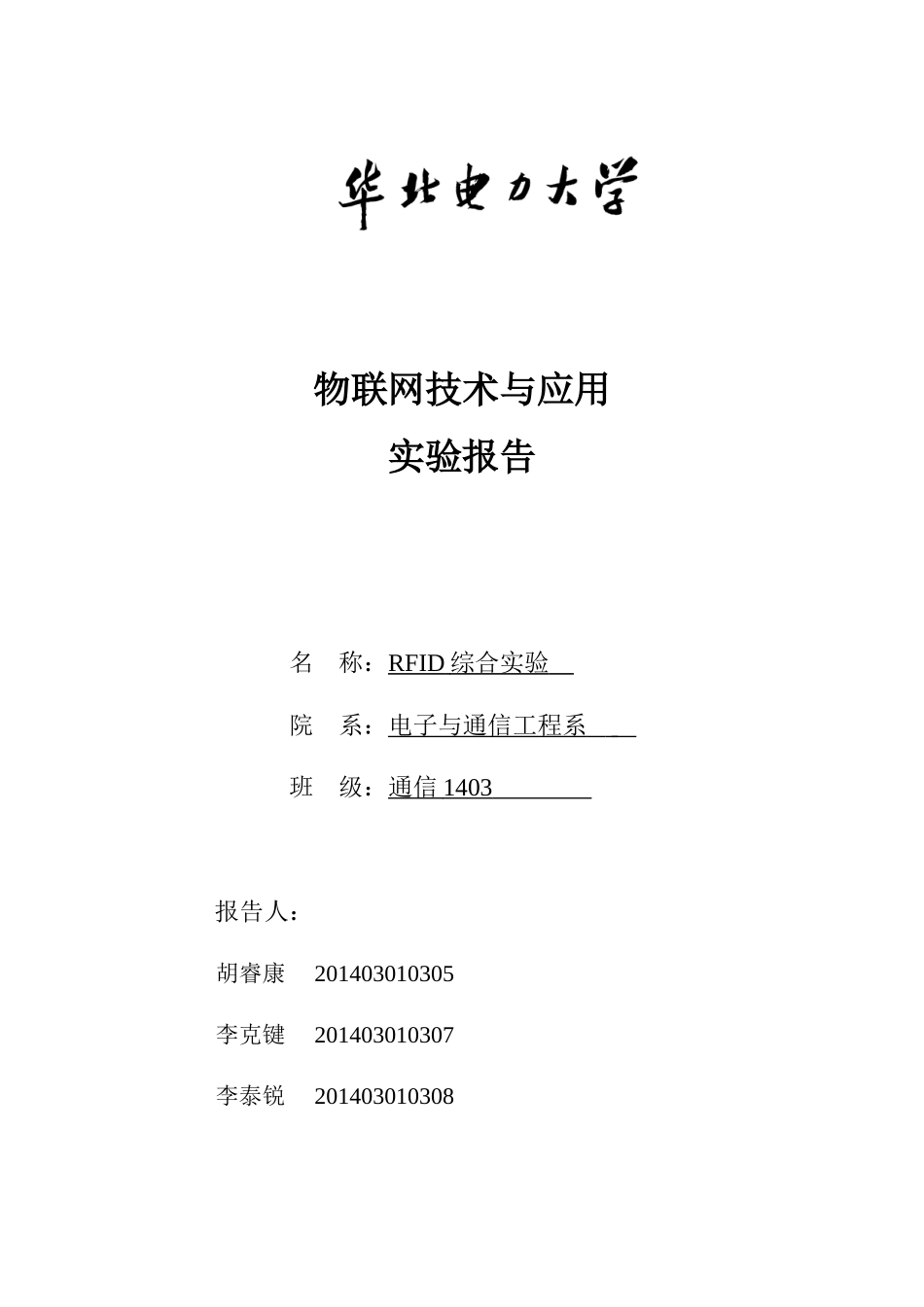

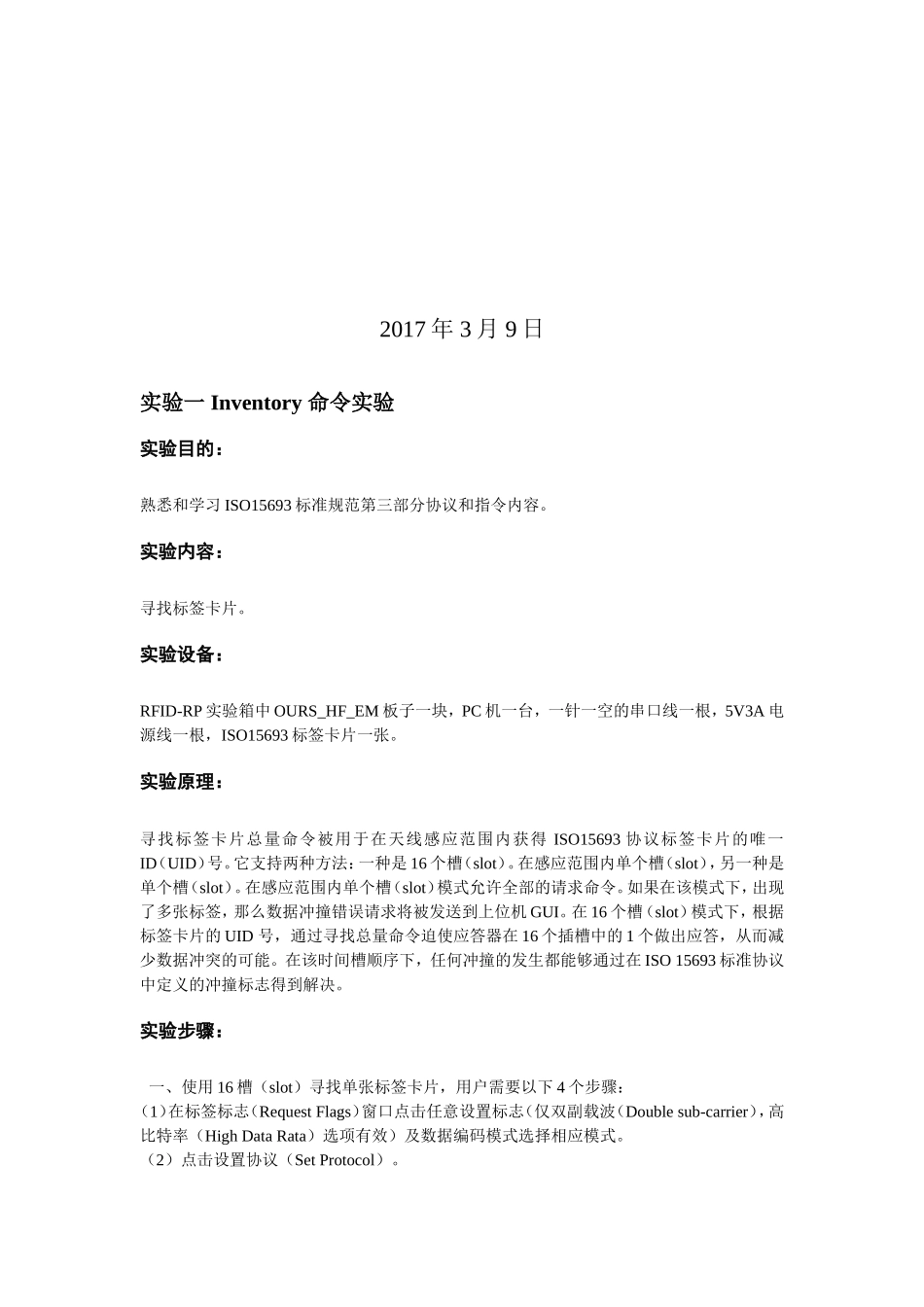

物联网技术与应用实验报告名称：RFID综合实验院系：电子与通信工程系班级：通信1403报告人：胡睿康201403010305李克键201403010307李泰锐2014030103082017年3月9日实验一Inventory命令实验实验目的：熟悉和学习ISO15693标准规范第三部分协议和指令内容。实验内容：寻找标签卡片。实验设备：RFID-RP实验箱中OURS_HF_EM板子一块，PC机一台，一针一空的串口线一根，5V3A电源线一根，ISO15693标签卡片一张。实验原理：寻找标签卡片总量命令被用于在天线感应范围内获得ISO15693协议标签卡片的唯一ID（UID）号。它支持两种方法：一种是16个槽（slot）。在感应范围内单个槽（slot），另一种是单个槽（slot）。在感应范围内单个槽（slot）模式允许全部的请求命令。如果在该模式下，出现了多张标签，那么数据冲撞错误请求将被发送到上位机GUI。在16个槽（slot）模式下，根据标签卡片的UID号，通过寻找总量命令迫使应答器在16个插槽中的1个做出应答，从而减少数据冲突的可能。在该时间槽顺序下，任何冲撞的发生都能够通过在ISO15693标准协议中定义的冲撞标志得到解决。实验步骤：一、使用16槽（slot）寻找单张标签卡片，用户需要以下4个步骤：（1）在标签标志（RequestFlags）窗口点击任意设置标志（仅双副载波（Doublesub-carrier），高比特率（HighDataRata）选项有效）及数据编码模式选择相应模式。（2）点击设置协议（SetProtocol）。（3）在命令（Command）窗口点选数量（Inventory）按钮。（4）将一张ISO15693协议标签卡，放入TRF7970开发板天线接收范围内。（5）点击执行命令（Execute）。实验结果：实验二Stayquiet命令实验实验目的：熟悉和学习ISO15693标准规范第三部分协议和指令内容。实验内容：学习在STAYQUIET命令下返回的信号。验证执行命令后电子标签的状态，使标签处于静默状态。实验设备：RFID-RP实验箱中OURS_HF_EM板子一块，PC机一台，一针一空的串口线一根，5V3A电源线一根，ISO15693标签卡片一张。实验原理：静默命令能使标签卡处于静止状态，阻止一切寻卡等命令的响应。响应请求命令需要匹配标签卡片UID号。在接收到的标签卡片中，不要响应请求，只响应状态或者报告。实验步骤：要使标签标签卡处于静默（STAYQUIET）状态，用户组要按一下步骤操作：（1）标签标志（TagFlags）窗口点击任意设置标志（仅双副载波（Doublesub-carrier），高比特率（HighDataRata）选项有效）及数据编码模式选择相应模式。（2）点击设置协议（SetProtocol）。在天线感应区域放入标签卡片，点击执行（Execute）按钮，系统将找到标签卡片。（3）命令窗口点选保持静默选项（StayQuiet）。（4）RequestTags（勾选标签标志）窗口勾选设置地址（Addressed）标志。（如果仅有一张标签，则该地址标志（Addressed）位可选。）（5）点击执行命令（Execute）。实验结果：实验三Select命令实验实验内容：学习在SELECT命令下返回的信号。验证执行命令后电子标签的状态，使标签处于被选择状态。实验原理：选择命令是被选中的标签卡片处于选择状态。在该状态下，标签响应请求带有ISO15693协议选择标志位。该标志位在大多数ISO15693请求信息库中直接被（isSelectMsg）控制。通常，任何感应到的标签如果在请求命令中UID号不匹配，那么会退出该状态，并进行到准备（Ready）状态，但是不会发送一个应答。实验结果：实验四Resettoready命令实验实验内容：学习在RSTTOREADY命令下返回的信号。验证执行命令后电子标签的状态复位至准备状态。实验原理：复位至准备状态命令使选中的标签卡片进入准备状态。在该状态下，它不对带有ISO15693选择标志设置的命令请求产生任何响应。但是会对其匹配UID的命令请求产生应答。事实上，该命令是选择命令的互补。实验结果：实验五（写应用标志位）WriteAFI实验目的：熟悉和学习ISO15693标准规范第三部分协议和指令内容。实验内容：学习电子标签在WRITEAFI命令下返回的信号,写应用标志位。实验设备：RFID-RP实验箱中OURS_HF_EM板子一块，一针一空的串口线一根，5V3A电源线一根，ISO15693标签卡片一张。实验原理：写应用标志位命令将一个新的值写入到被选中标签的AFI寄存器中。若...
