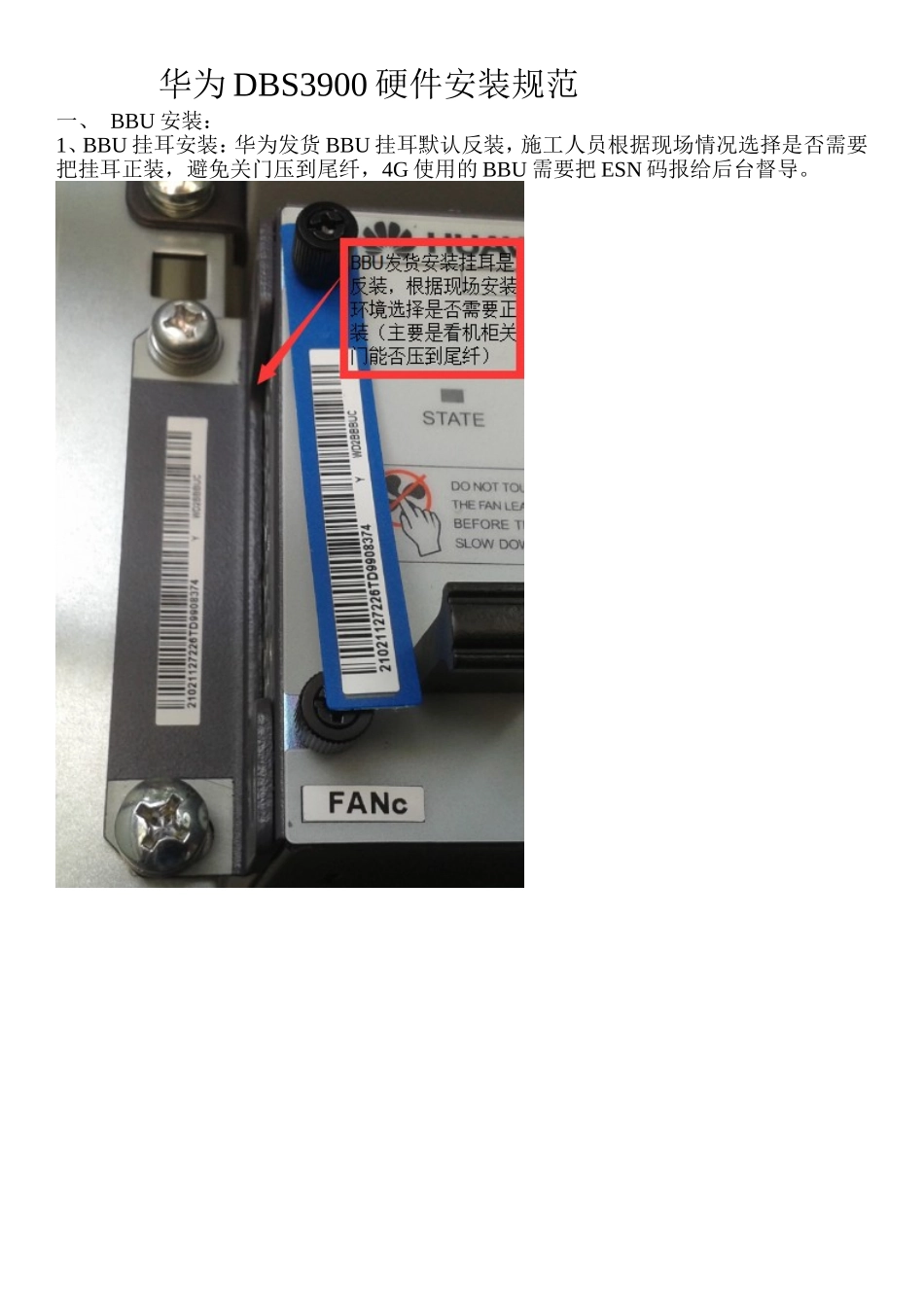

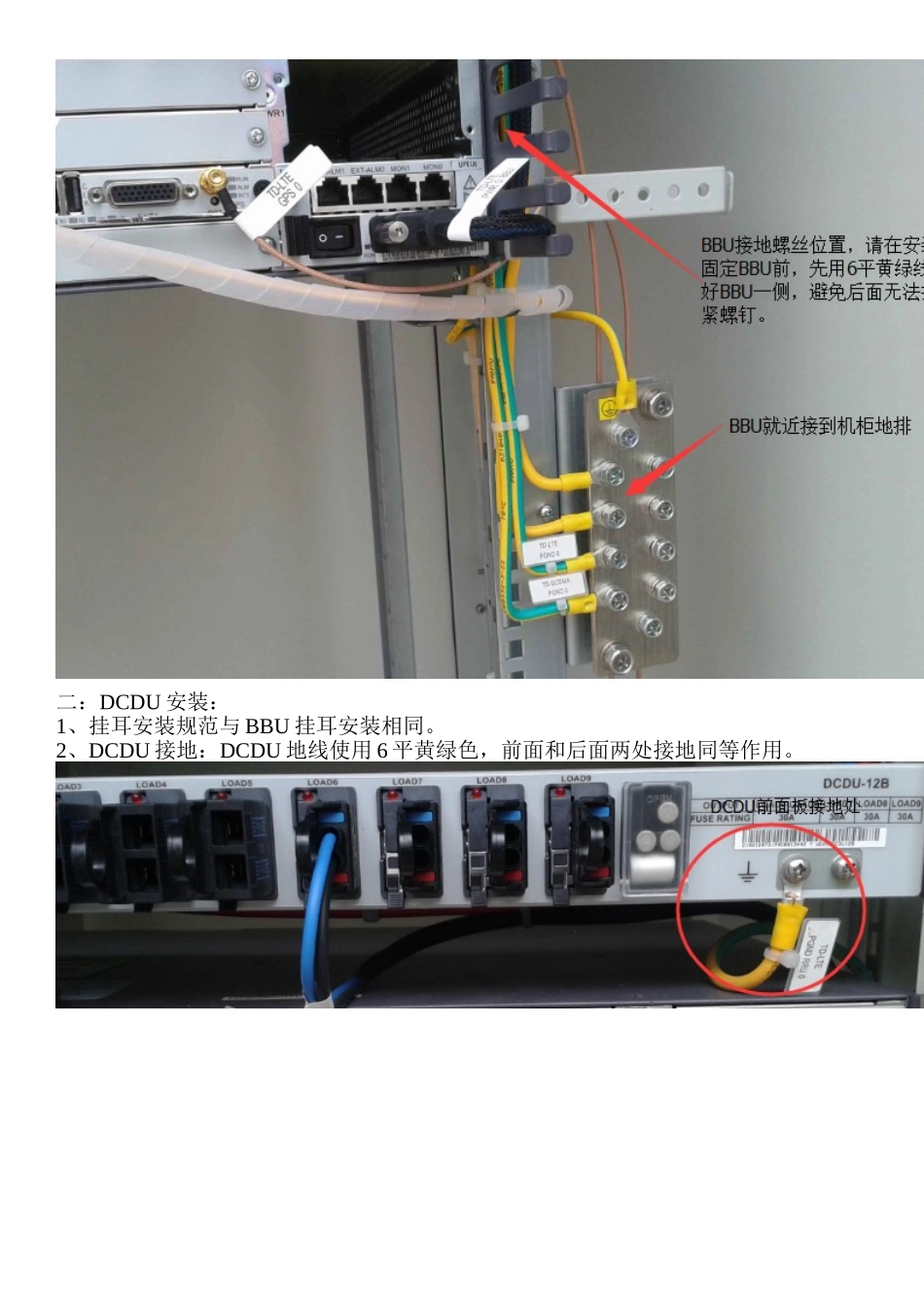

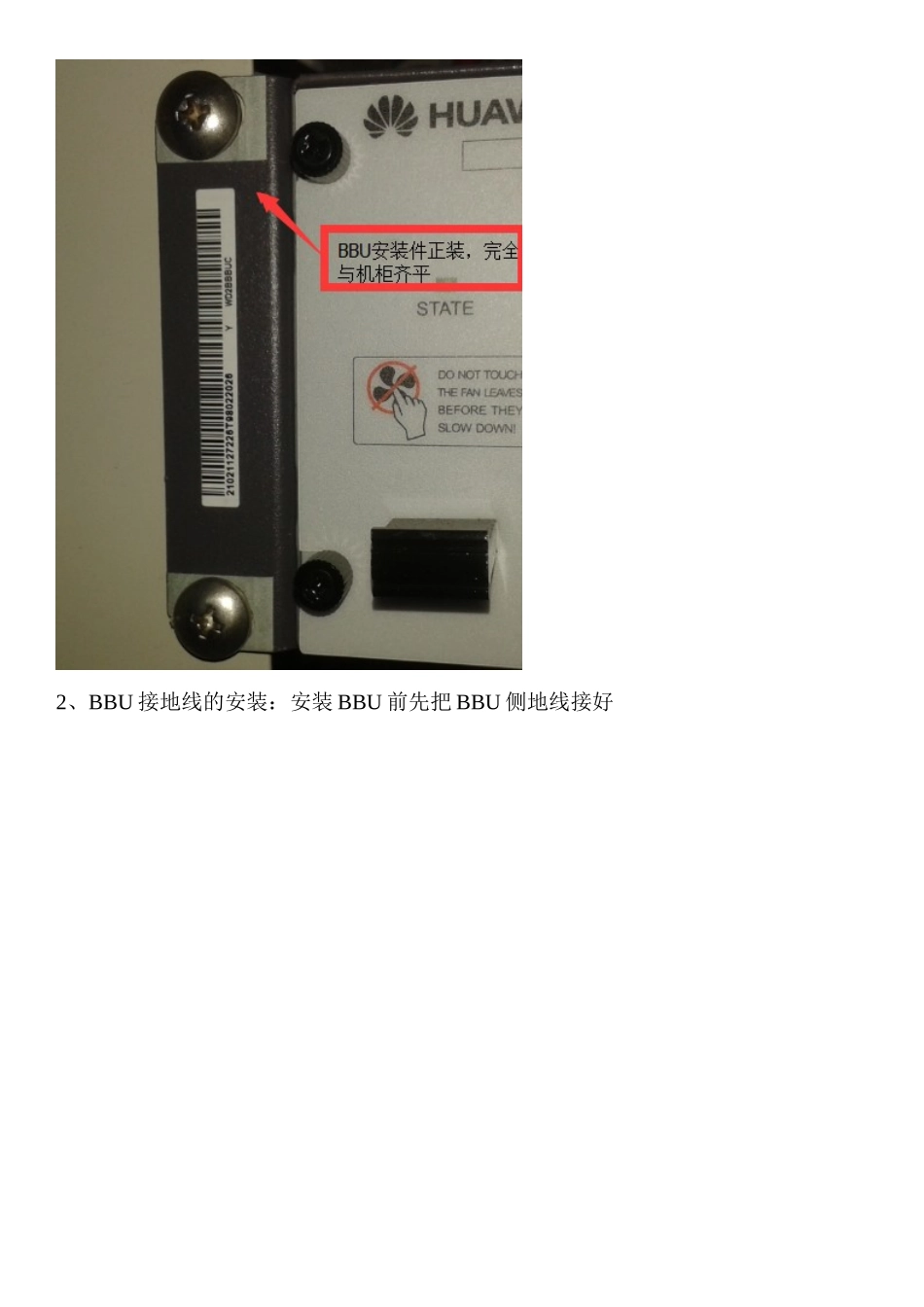

华为DBS3900硬件安装规范一、BBU安装：1、BBU挂耳安装：华为发货BBU挂耳默认反装，施工人员根据现场情况选择是否需要把挂耳正装，避免关门压到尾纤，4G使用的BBU需要把ESN码报给后台督导。2、BBU接地线的安装：安装BBU前先把BBU侧地线接好二：DCDU安装：1、挂耳安装规范与BBU挂耳安装相同。2、DCDU接地：DCDU地线使用6平黄绿色，前面和后面两处接地同等作用。3：DCDU电源空开要求：单台DCDU接不超过3台RRU时使用单路16平电源线(蓝-48V、黑正极或蓝-48V、红正极）接63A（如无63A使用100A空开或熔丝）；单台DCDU接超过3台RRU时，使用双路16平电源线接63A或100A空开或熔丝），要求双路电源在同一台电源柜且容量相同；必须接在电源柜一次下电。4、DCDU电源线走线工艺：各种线缆分开绑扎、不交叉、横平竖直三、RRU的安装：1、RRU单个安装采用横装方式，减少安装件受力2、RRU并装在一起建议使用两套安装件固定（四根螺杆使用上下两对螺孔），并固定好RRU顶部并接片。四、线缆连接1、RRU电源线（直流电源线线径选择，不同型号RRU标准不同！）：DCDU至RRU单根小于等于80米使用3.3方（个别RRU要求小于60米）、81-120米使用5.2方、121-150米使用8.2方（需现场工勘并使用电源转接盒），超过150米建议就近安装电源柜。2、RRU电源线接地：RRU侧固定压接处屏蔽层接地；室内站进馈窗前RRU屏蔽层接地（发货有成品接地夹）；室外站靠近室外机柜处RRU电源线屏蔽层接地。3、RRU至BBU光纤：在布放光纤前先用色环胶布做好临时标签，区分好小区（如移动、联通用红黄蓝分别代表1、2、3小区，电信用绿紫橙分别代表1、2、3小区或根据施工队习惯制作）。根据安装环境不同选择不同尾纤型号：4、BBU至传输的上行尾纤：华为发货是黄色单芯裸纤（移动、联通使用LC-LC-10米/LC-LC-20米、电信使用LC-FC-10/LC-FC-20等多种，根据现场连接情况选择）。光模块成对使用，模式和传输距离一致，1.25G-1310nm-10KM或1.25G-1310nm-40KM，光口使用GE口。5、GPS馈线：4G的BBU需要安装GPS,联通U900不需要安装GPS.6、RRU至天线1/2超柔馈线：移动宏站配发3米或4米成品跳线，联通、电信成卷配发馈线，根据现场长度制作接头。移动RRU侧使用冷缩套管，天线侧使用防水胶带采用1/3/3包扎方式，从下到上包扎（第一层绝缘胶带、三层防水胶带、最后再缠三层绝缘胶带）。7、外部告警线：每个运营商告警线定义不同，请跟后台督导协商好五、天线安装：天线安装前根据设计文件确定好方位角，调整好机械下倾角。对于双频和多频天线确定好相应频段所对应的RRU端口。1、移动天线：2、电信天线3、电调安装：同一个基站有多个电调时需要记录每个天线对应的RCU序列号给后台。六、基站拍照要求标准BBU拍照要求序号拍照部位要求1BBU面板连线拍摄整个BBU的正面及连线2GPS安装位置拍摄机房外GPS的全景,体现在防雷器45度保护范围内。3GPS避雷器及功分器拍摄下GPS避雷器、功分器及连接4电源、地线连线拍摄下BBU电源及地线的连接端子5BBU安装拍摄整个综合柜安装的BBU6BBU光纤走线机房所有BBU光纤的走线照片站点拍照要求（每站点）序号拍照部位要求1走线进机房前位置需要拍下基站的馈线、电源线、光纤的避水湾、接地2RRU馈线接头RRU侧馈线接口处照片3天线馈线接头天线侧馈线接口处及RCU照片4天线安装全貌天线的安装全貌5RRU安装近照需要拍下RRU下馈线、电源线、地线、光纤及RRU整体6RRU维护腔连线打开RRU维护腔，拍下清晰的接线照片7DCDU安装及RRU电源线连接拍下DCDU的安装照片及RRU电源线连接，基站没有DCDU时直接拍RRU电源线连接端子图。8基站全貌及人员能看清楚铁塔上的天线为标准。要求要有施工队安装照片及督导照片，真人出现。重点关注设备接地部位：1、BBU、DCDU、RRU外壳接地。2、直流RRU电源线屏蔽层接地（RRU维护腔内和进馈窗前或靠近室外柜处）3、GPS避雷器接地。4馈线接地（单根超过10米，根据运营商要求不同）。
