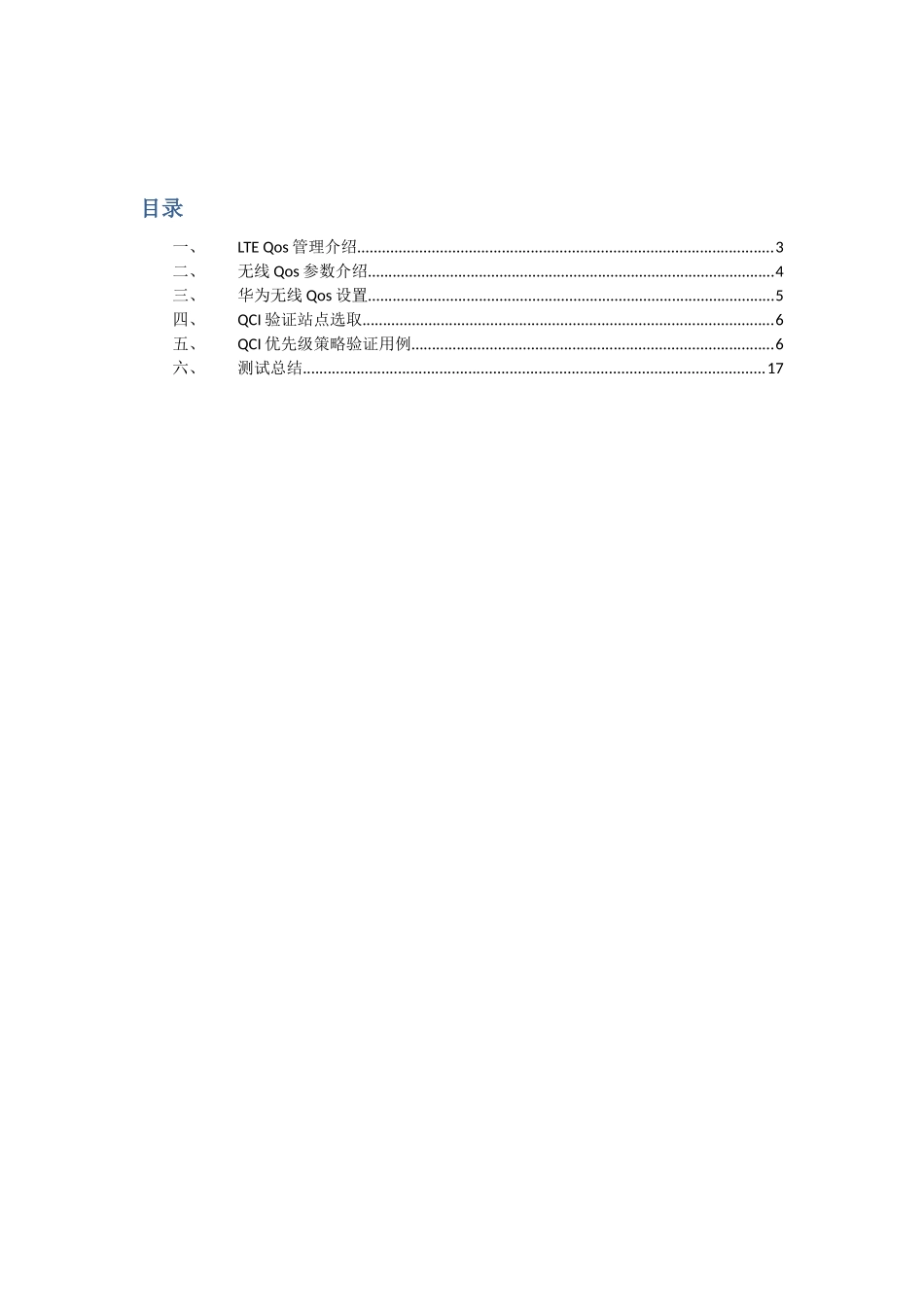

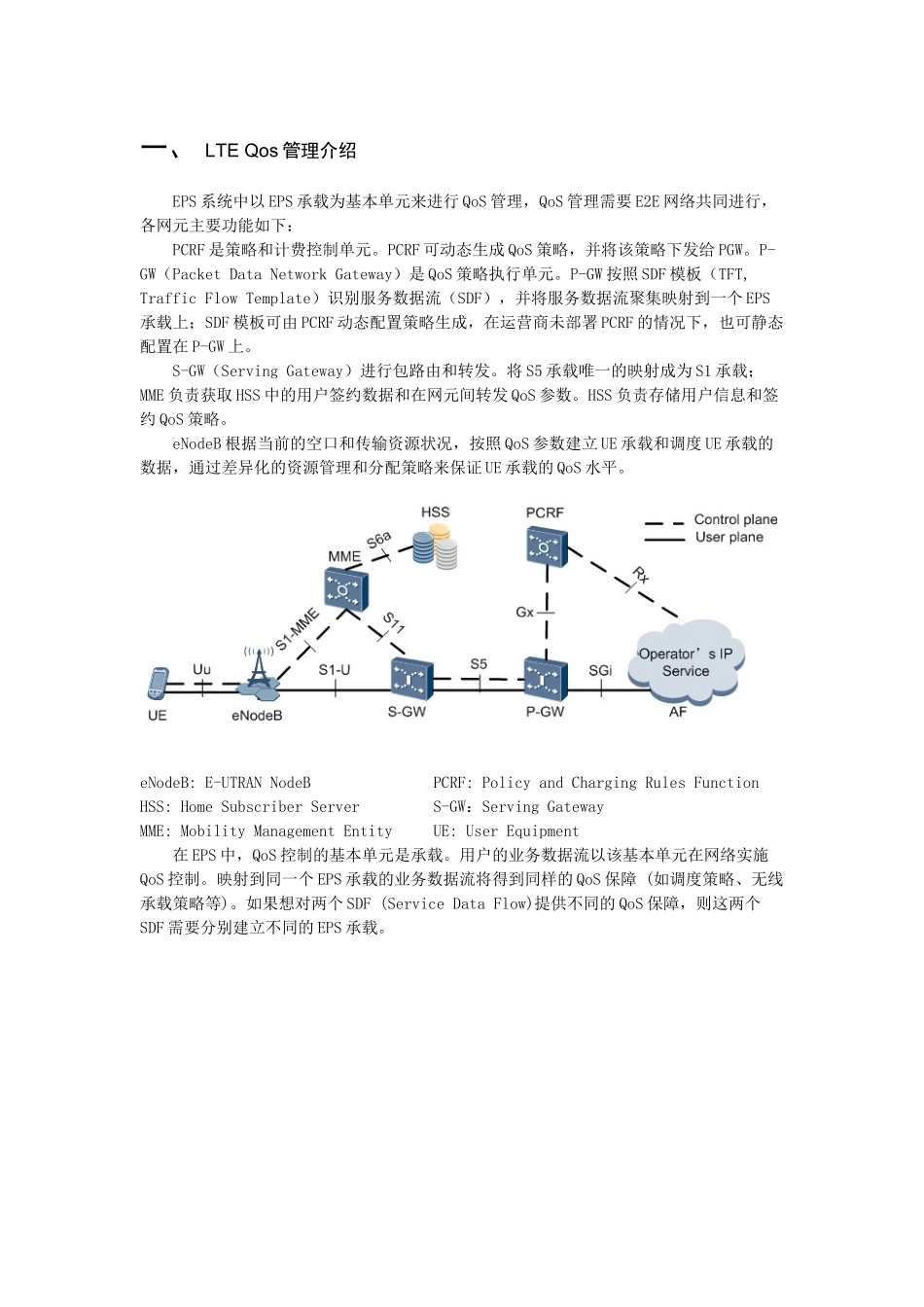

华为LTEQos管理介绍及测试验证2015年10月目录一、LTEQos管理介绍.....................................................................................................3二、无线Qos参数介绍...................................................................................................4三、华为无线Qos设置...................................................................................................5四、QCI验证站点选取....................................................................................................6五、QCI优先级策略验证用例........................................................................................6六、测试总结................................................................................................................17一、LTEQos管理介绍EPS系统中以EPS承载为基本单元来进行QoS管理，QoS管理需要E2E网络共同进行，各网元主要功能如下：PCRF是策略和计费控制单元。PCRF可动态生成QoS策略，并将该策略下发给PGW。P-GW（PacketDataNetworkGateway）是QoS策略执行单元。P-GW按照SDF模板（TFT,TrafficFlowTemplate）识别服务数据流（SDF），并将服务数据流聚集映射到一个EPS承载上；SDF模板可由PCRF动态配置策略生成，在运营商未部署PCRF的情况下，也可静态配置在P-GW上。S-GW（ServingGateway）进行包路由和转发。将S5承载唯一的映射成为S1承载；MME负责获取HSS中的用户签约数据和在网元间转发QoS参数。HSS负责存储用户信息和签约QoS策略。eNodeB根据当前的空口和传输资源状况，按照QoS参数建立UE承载和调度UE承载的数据，通过差异化的资源管理和分配策略来保证UE承载的QoS水平。eNodeB:E-UTRANNodeBPCRF:PolicyandChargingRulesFunctionHSS:HomeSubscriberServerS-GW：ServingGatewayMME:MobilityManagementEntityUE:UserEquipment在EPS中，QoS控制的基本单元是承载。用户的业务数据流以该基本单元在网络实施QoS控制。映射到同一个EPS承载的业务数据流将得到同样的QoS保障(如调度策略、无线承载策略等)。如果想对两个SDF(ServiceDataFlow)提供不同的QoS保障，则这两个SDF需要分别建立不同的EPS承载。在LTE系统中，一个UE到一个P-GW之间具有相同QoS属性的业务流称为一个EPS承载。如上图所示，EPS承载中UE到eNodeB空口之间的一段称为无线承载，eNodeB到S-GW之间的一段称为S1承载。无线承载与S1承载统称为E-RAB。LTE的QoS是按照承载粒度逐段进行保障的。本文关注E-RAB的QoS保障。EPS承载按照是否有GBR(GuaranteedBitRate)保障分类如下表所示。承载类型说明说明GBR承载如果一个EPS承载被固定分配专用网络资源以保障这个EPS承载的GBR，则这个EPS承载称为GBR承载。Non-GBR承载如果一个EPS承载没有被固定分配专用网络资源以保障这个EPS承载的GBR，则这个EPS承载称为Non-GBR承载。GBR承载采用专用承载，主要用于实时业务，例如语音、视频、实时游戏等。Non-GBR承载主要用于非实时业务，例如EMAIL、FTP、HTTP等。EPS承载按照建立方式分类如下表所示。承载类型说明默认承载当UE初始附着EPS网络时，EPS网络一般会给UE建立一条默认承载。若UE同时存在多个APN，EPS网络会为每个APN建立一条默认承载。如UE可能同时存在IMSAPN和internetAPN。默认承载会一直保持，以给UE提供“永远在线”的IP连接，并保证用户在开始业务时具有更短的时延。默认承载只能是Non-GBR承载。专用承载除了默认承载以外，UE连接到同一个EPS网络的其他承载为专用承载。当UE请求一个新的业务时，如果默认承载不能提供所要求的QoS时，则需要建立专用承载以提供服务。一般情况下专用EPS承载的QoS比默认QoS的要求高。专用承载可以同时存在多条。EPC根据QoS要求为业务建立专用承载。专用承载可以是GBR承载，也可以是Non-GBR承载。二、无线Qos参数介绍在用户入网时，用户将签订合约并将定义的合约信息保存在HSS中。当用户发起业务请求时，P-GW/S-GW和eNodeB基于HSS中的QoS信息以及PCRF更新下发的QoS参数为该用户提供服务。对于LTE的业...
