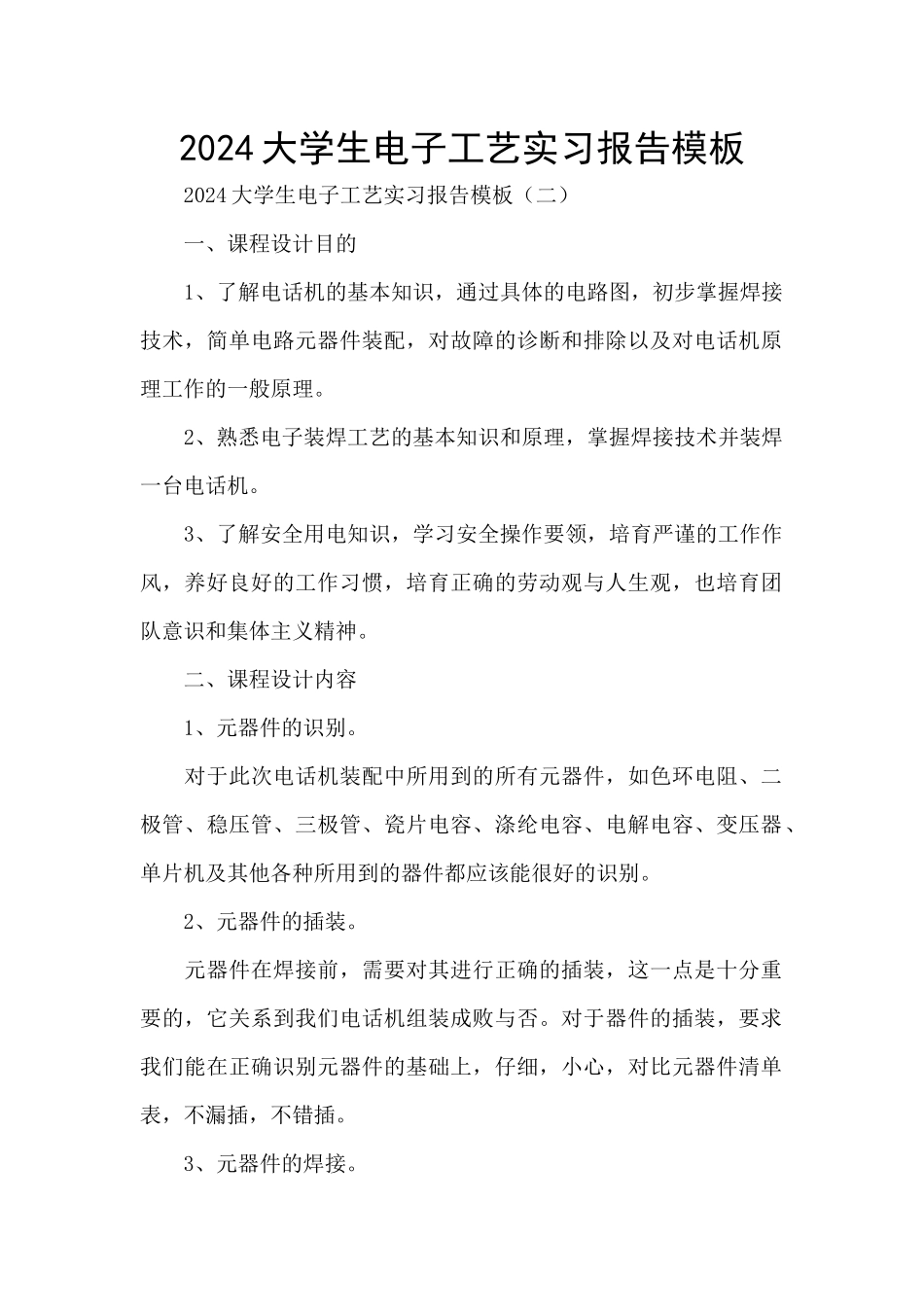

2024 大学生电子工艺实习报告模板 2024 大学生电子工艺实习报告模板（二） 一、课程设计目的 1、了解电话机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对电话机原理工作的一般原理
2、熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台电话机
3、了解安全用电知识，学习安全操作要领，培育严谨的工作作风，养好良好的工作习惯，培育正确的劳动观与人生观，也培育团队意识和集体主义精神
二、课程设计内容 1、元器件的识别
对于此次电话机装配中所用到的所有元器件，如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器、单片机及其他各种所用到的器件都应该能很好的识别
2、元器件的插装
元器件在焊接前，需要对其进行正确的插装，这一点是十分重要的，它关系到我们电话机组装成败与否
对于器件的插装，要求我们能在正确识别元器件的基础上，仔细，小心，对比元器件清单表，不漏插，不错插
3、元器件的焊接

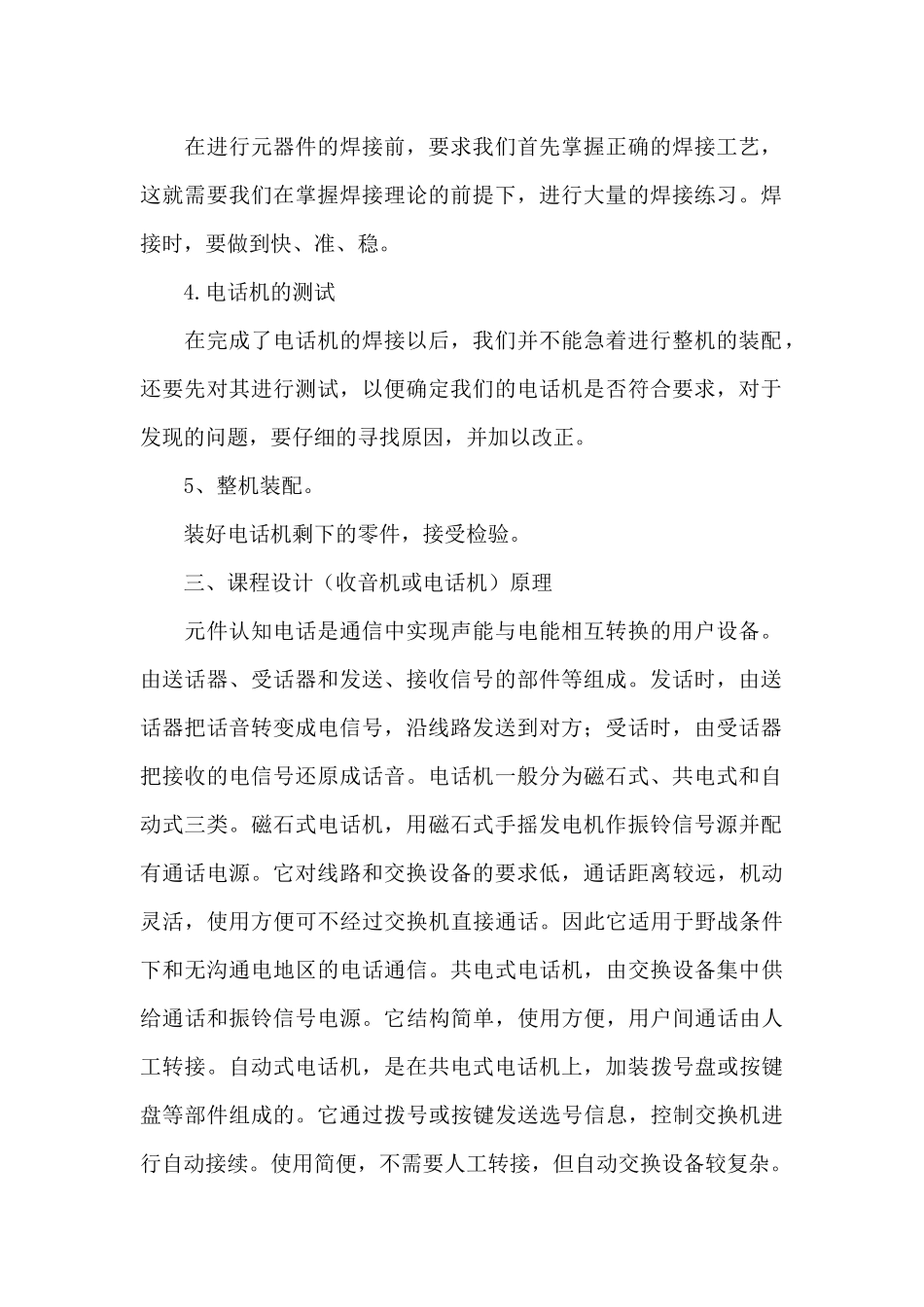

在进行元器件的焊接前，要求我们首先掌握正确的焊接工艺，这就需要我们在掌握焊接理论的前提下，进行大量的焊接练习
焊接时，要做到快、准、稳
电话机的测试 在完成了电话机的焊接以后，我们并不能急着进行整机的装配，还要先对其进行测试，以便确定我们的电话机是否符合要求，对于发现的问题，要仔细的寻找原因，并加以改正
5、整机装配
装好电话机剩下的零件，接受检验
三、课程设计（收音机或电话机）原理 元件认知电话是通信中实现声能与电能相互转换的用户设备
由送话器、受话器和发送、接收信号的部件等组成
发话时，由送话器把话音转变成电信号，沿线路发送到对方；受话时，由受话器把接收的电信号还原成话音
电话机一般分为磁石式、共电式和自动式三类
磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源
它对线路和交换设备的要求低
