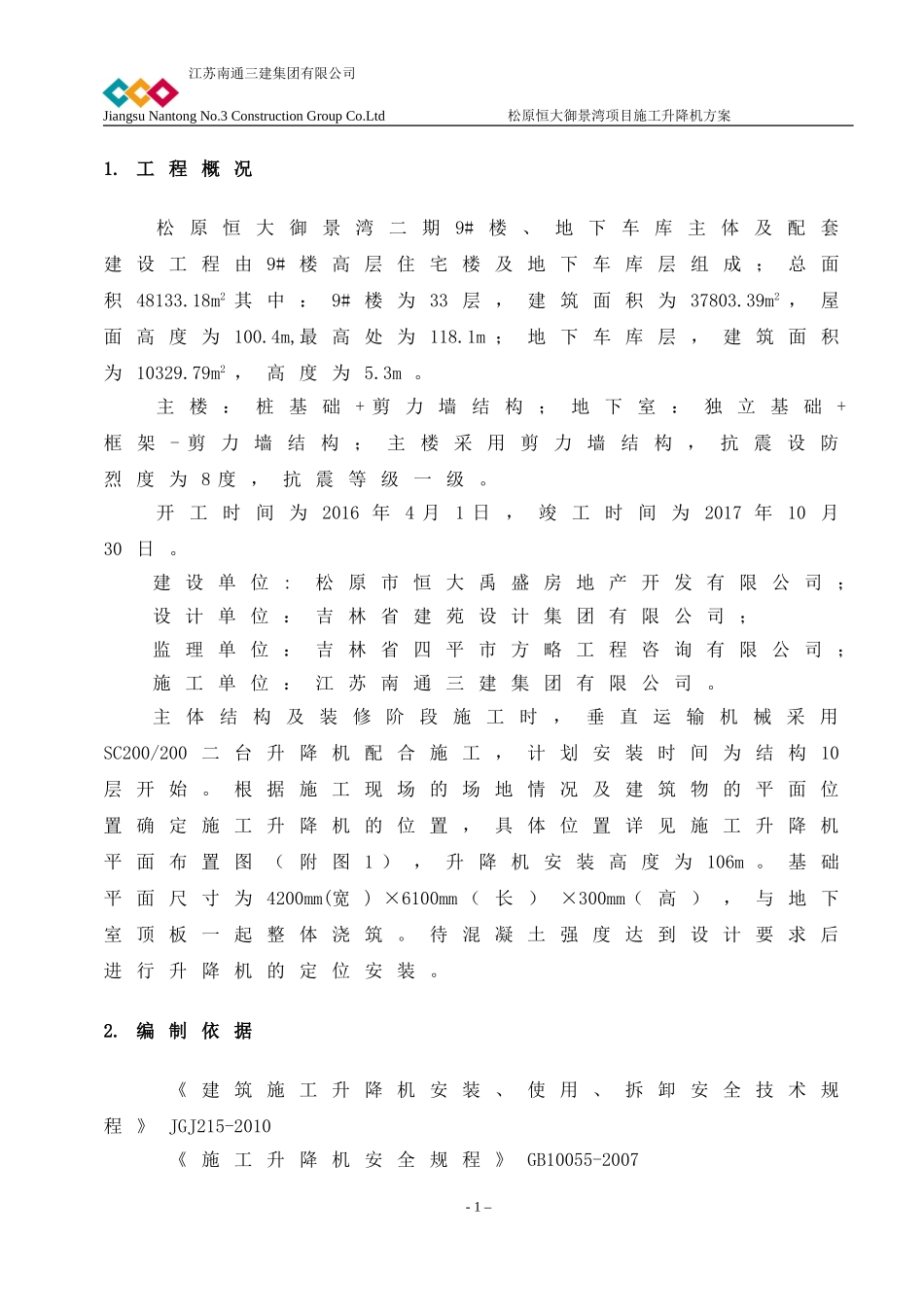

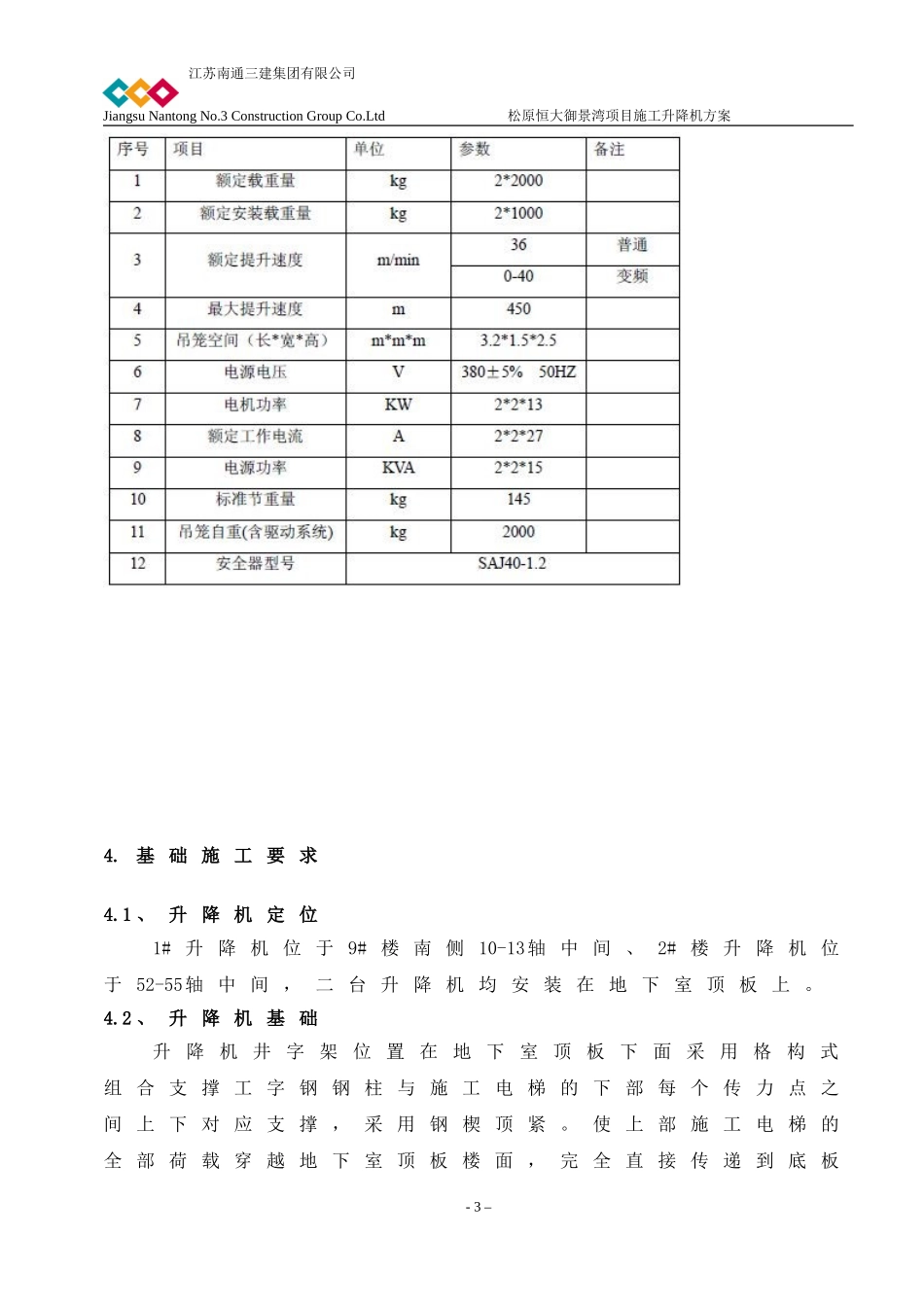

江苏南通三建集团有限公司JiangsuNantongNo.3ConstructionGroupCo.Ltd松原恒大御景湾项目施工升降机方案1.工程概况松原恒大御景湾二期9#楼、地下车库主体及配套建设工程由9#楼高层住宅楼及地下车库层组成;总面积48133.18m2其中:9#楼为33层,建筑面积为37803.39m2,屋面高度为100.4m,最高处为118.1m;地下车库层,建筑面积为10329.79m2,高度为5.3m。主楼:桩基础+剪力墙结构;地下室:独立基础+框架-剪力墙结构;主楼采用剪力墙结构,抗震设防烈度为8度,抗震等级一级。开工时间为2016年4月1日,竣工时间为2017年10月30日。建设单位:松原市恒大禹盛房地产开发有限公司;设计单位:吉林省建苑设计集团有限公司;监理单位:吉林省四平市方略工程咨询有限公司;施工单位:江苏南通三建集团有限公司。主体结构及装修阶段施工时,垂直运输机械采用SC200/200二台升降机配合施工,计划安装时间为结构10层开始。根据施工现场的场地情况及建筑物的平面位置确定施工升降机的位置,具体位置详见施工升降机平面布置图(附图1),升降机安装高度为106m。基础平面尺寸为4200mm(宽)×6100mm(长)×300mm(高),与地下室顶板一起整体浇筑。待混凝土强度达到设计要求后进行升降机的定位安装。2.编制依据《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010《施工升降机安全规程》GB10055-2007-1–江苏南通三建集团有限公司JiangsuNantongNo.3ConstructionGroupCo.Ltd松原恒大御景湾项目施工升降机方案《建筑机械使用安全技术规程》JGJ33-2012《建筑地基基础工程施工质量验收规范》GB50202-2013《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-2012《施工现场机械设备检查技术规程》JGJ160-2008《建筑施工安全检查标准》JGJ59-2011《施工企业安全生产管理规范》GB50656-2011SC200/200系列施工升降机操作使用说明书本工程施工组织设计;本工程建筑、结构施工图纸3.设计荷载取值SC200/200性能参数表-2–江苏南通三建集团有限公司JiangsuNantongNo.3ConstructionGroupCo.Ltd松原恒大御景湾项目施工升降机方案4.基础施工要求4.1、升降机定位1#升降机位于9#楼南侧10-13轴中间、2#楼升降机位于52-55轴中间,二台升降机均安装在地下室顶板上。4.2、升降机基础升降机井字架位置在地下室顶板下面采用格构式组合支撑工字钢钢柱与施工电梯的下部每个传力点之间上下对应支撑,采用钢楔顶紧。使上部施工电梯的全部荷载穿越地下室顶板楼面,完全直接传递到底板-3–江苏南通三建集团有限公司JiangsuNantongNo.3ConstructionGroupCo.Ltd松原恒大御景湾项目施工升降机方案的基础上,荷载不传递到地下室顶板上。而且支撑钢柱的承载力及稳定性能够满足直接传递上部荷载的要求。升降机底架部分用地脚螺栓锚固在地下室顶板上,每台升降机6根A25mm螺栓。因地下室底板厚度不能满足上部荷载要求,故在工字钢钢柱下面底板进行加强处理,将该跨250板厚加厚至400,原底板配筋不变,增加一层¢12双向钢筋网伸到基础承台内锚固。4.2.1、施工工艺1)放线按升降机基础定位图放线,螺栓定位。2)用A30mm水钻在地下室顶板螺栓位置钻孔,螺栓孔打透。3)每根螺栓下部在地下室顶板底面用400×400×30mm钢板与螺栓焊接,增加螺栓与楼板受力面积,钢板与楼板靠紧不允许留有缝隙。4)螺栓与楼板螺栓孔缝隙用高强度结构胶粘接密实,并保证螺栓孔不渗水。见下图-4–江苏南通三建集团有限公司JiangsuNantongNo.3ConstructionGroupCo.Ltd松原恒大御景湾项目施工升降机方案4.2.2加强处理在地下室内对地下室梁板做加强处理,升降机基础范围内在地下室梁下与地下室底板间加承重脚手架钢管支撑,支撑顶部用螺旋U托调节间距,竖向支撑横纵间距600mm,支撑范围6.0m×6.0m,升降机荷载由标准节传递到格构式组合支撑钢柱向地下室基础分散卸荷,格构式组合支撑钢柱与施工电梯的下部每个传力点之间上下对应支撑,采用钢楔顶紧。使上部施工电梯的全部荷载穿越地下室顶板楼板,完全传递到地下室底板基础上,荷载不传导到地下室顶板上。而且支撑钢柱的承载力及稳定性能够满足直接传递上部荷载要求(见下...
