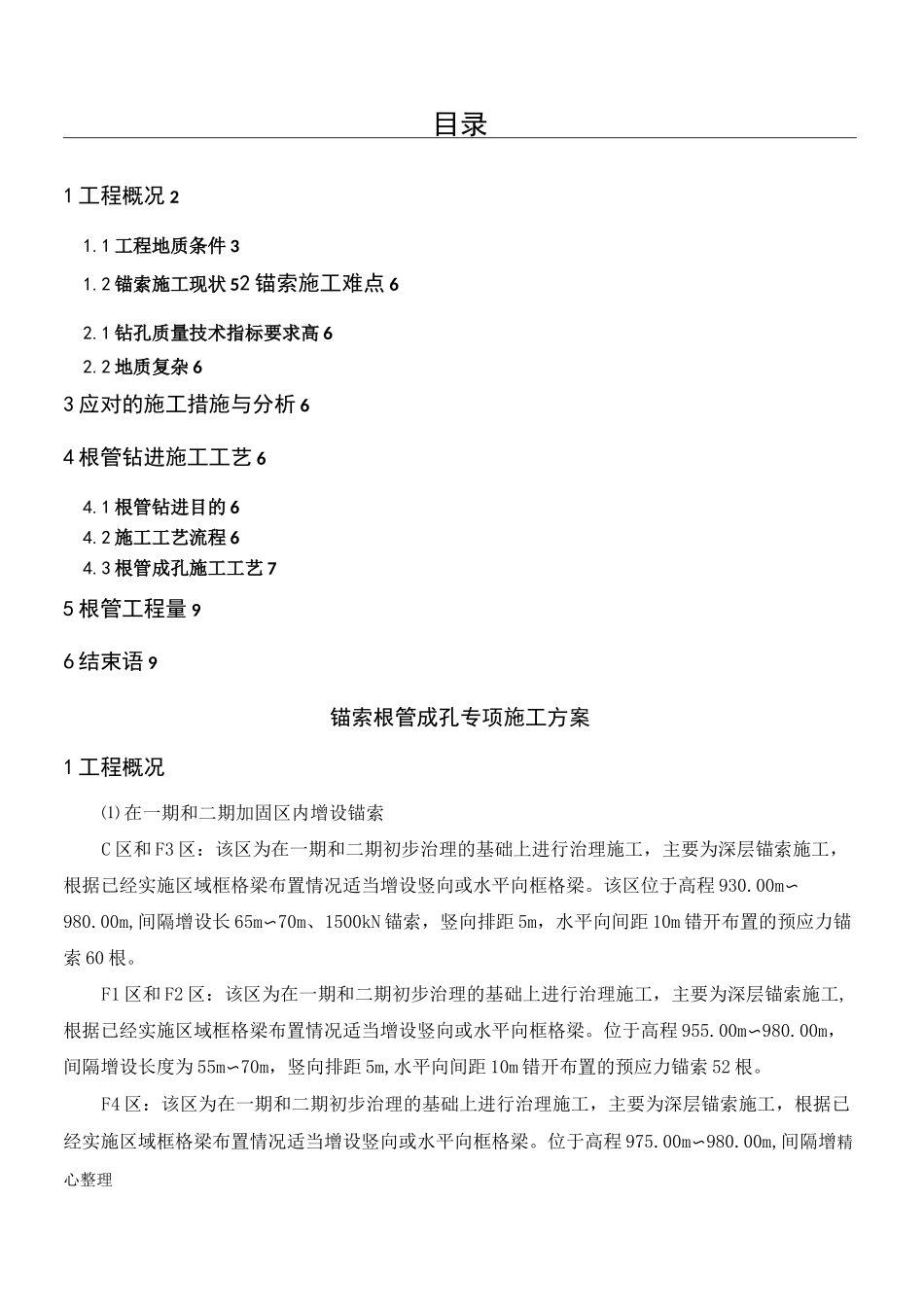

目录1 工程概况 21.1 工程地质条件 31.2 锚索施工现状 52 锚索施工难点 62.1 钻孔质量技术指标要求高 62.2 地质复杂 63 应对的施工措施与分析 64 根管钻进施工工艺 64.1 根管钻进目的 64.2 施工工艺流程 64.3 根管成孔施工工艺 75 根管工程量 96 结束语 9锚索根管成孔专项施工方案1 工程概况⑴ 在一期和二期加固区内增设锚索C 区和 F3 区：该区为在一期和二期初步治理的基础上进行治理施工，主要为深层锚索施工，根据已经实施区域框格梁布置情况适当增设竖向或水平向框格梁。该区位于高程 930.00m〜980.00m,间隔增设长 65m〜70m、1500kN 锚索，竖向排距 5m，水平向间距 10m 错开布置的预应力锚索 60 根。F1 区和 F2 区：该区为在一期和二期初步治理的基础上进行治理施工，主要为深层锚索施工,根据已经实施区域框格梁布置情况适当增设竖向或水平向框格梁。位于高程 955.00m〜980.00m，间隔增设长度为 55m〜70m，竖向排距 5m,水平向间距 10m 错开布置的预应力锚索 52 根。F4 区：该区为在一期和二期初步治理的基础上进行治理施工，主要为深层锚索施工，根据已经实施区域框格梁布置情况适当增设竖向或水平向框格梁。位于高程 975.00m〜980.00m,间隔增精心整理精心整理设长度为 55mm，竖向排距 5m,水平向间距 10m 错开布置的预应力锚索 9 根。⑵ 新增设的区域H 区：该区为初次治理区域，包含深层锚索施工、锚杆、框格梁、深孔锚筋束等。该区位于高程 985.00m〜1000.00m。对于岩石边坡区域，在清坡后，表层岩体采取系统锚杆、框格梁、深孔锚筋束；另在坡面钻设深 1m、间排距 3m 的排水孔、排水管需伸出坡外；对覆盖层区域，以框格梁和锚索支护为主，为减少扰动和破坏植被只需在框格梁及锚索部位进行清坡。框格梁布置以水平为主，根据现场情况局部增加竖向梁，施工中框格梁需埋入坡体中。采用间排距 5m、1500kN，长度为 50m〜70m 的锚索进行加固。共布置 102 根锚索。J 区：该区为新治理区域，包含深层锚索施工。该区位于高程 870m〜880m。在清坡后，表层岩体采取系统锚杆、框格梁、深孔锚筋束；另在坡面钻设深 1m、间排距 3m 的排水孔、排水管需伸出坡外；框格梁布置以水平为主，根据现场情况局部增加竖向梁，施工中框格梁需埋入坡体中。采用间排距 5m、1500kN，长度为 50m〜55m 的锚索进行加固。共布置 18 根锚索。⑶ 裂缝封闭和损坏排水沟修复后缘截水沟回填粘土并夯...
