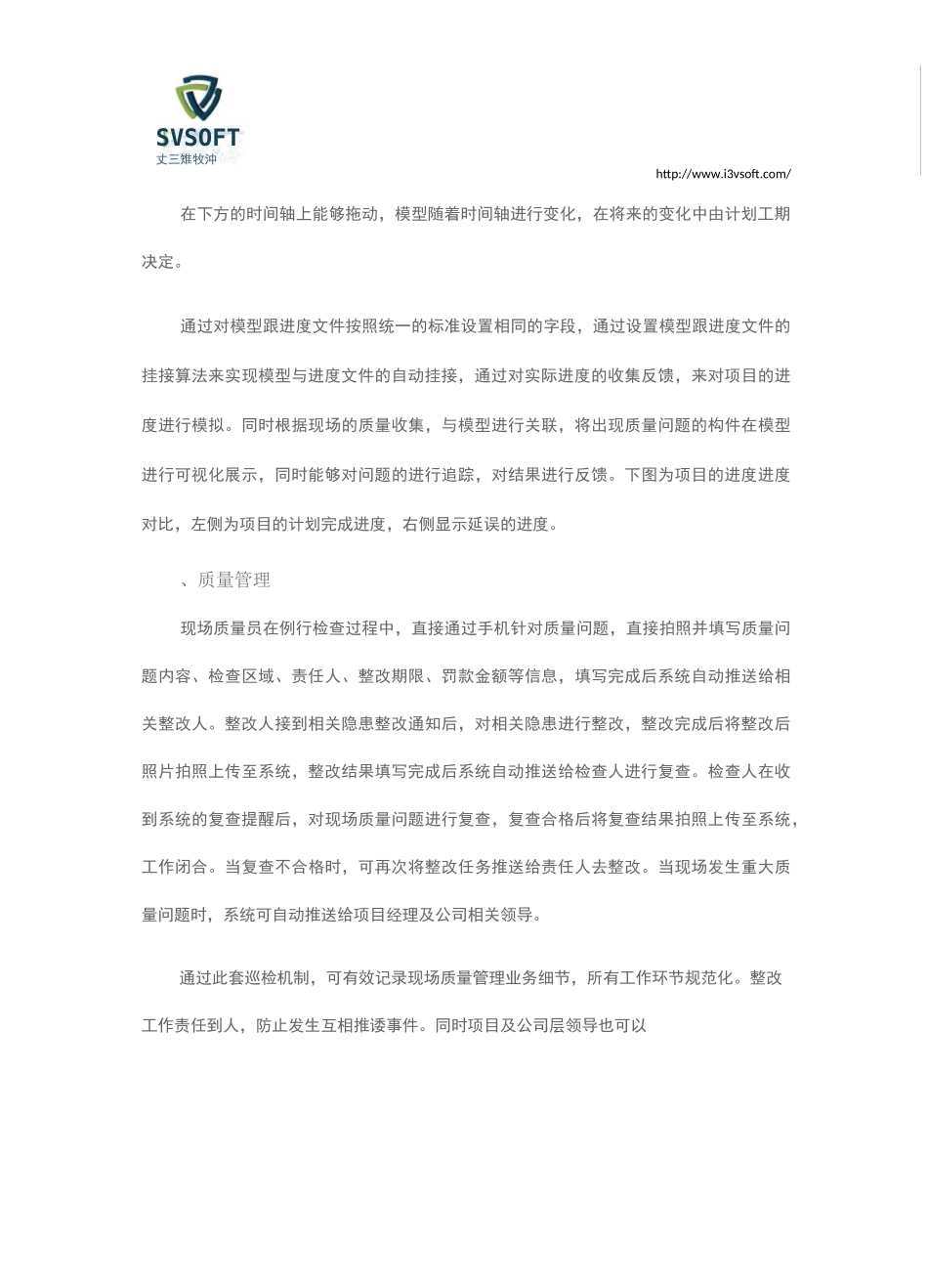

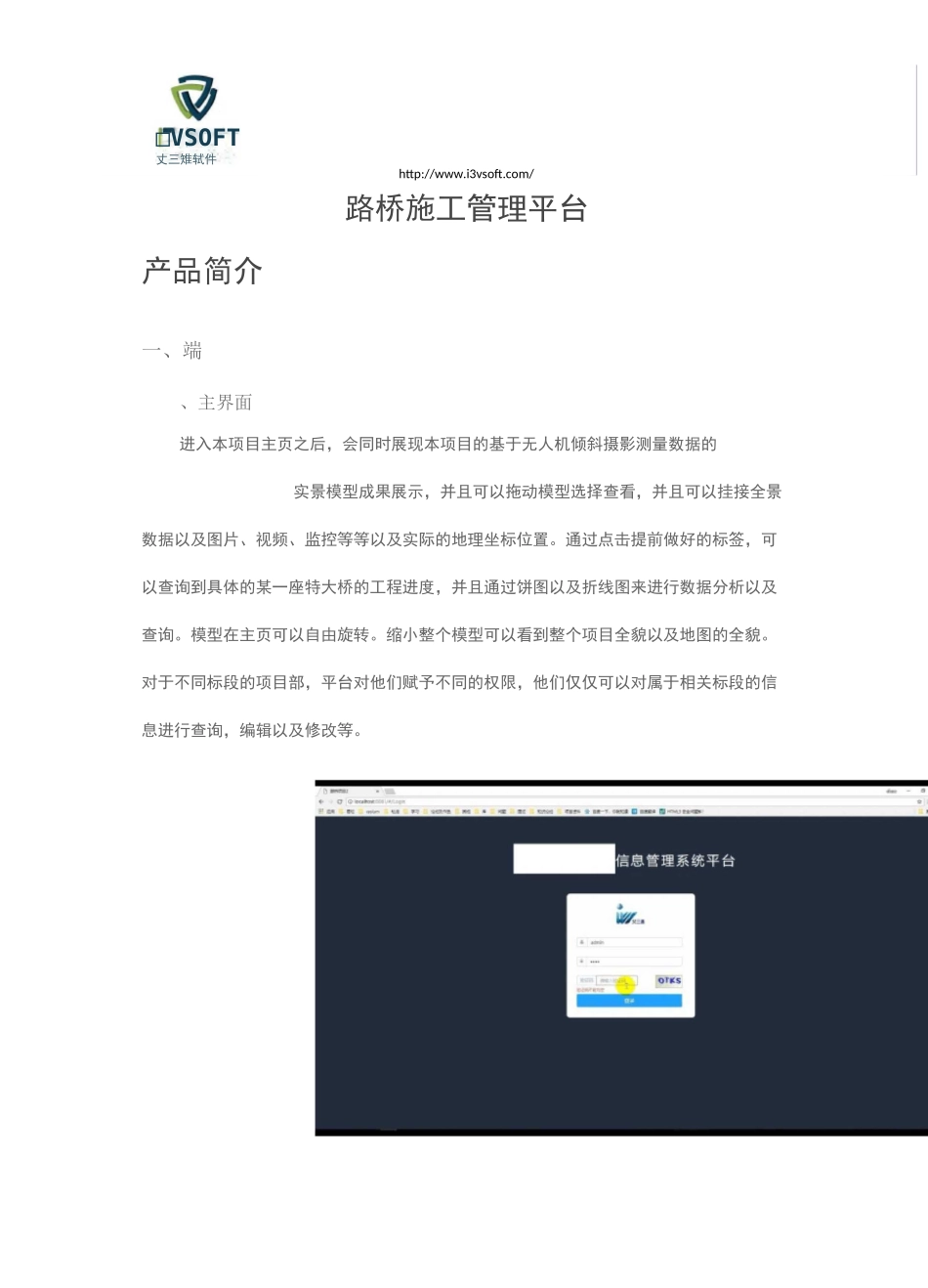

□VSOFT丈三雉轼件http://www.i3vsoft.com/路桥施工管理平台产品简介一、端、主界面进入本项目主页之后,会同时展现本项目的基于无人机倾斜摄影测量数据的实景模型成果展示,并且可以拖动模型选择查看,并且可以挂接全景数据以及图片、视频、监控等等以及实际的地理坐标位置。通过点击提前做好的标签,可以查询到具体的某一座特大桥的工程进度,并且通过饼图以及折线图来进行数据分析以及查询。模型在主页可以自由旋转。缩小整个模型可以看到整个项目全貌以及地图的全貌。对于不同标段的项目部,平台对他们赋予不同的权限,他们仅仅可以对属于相关标段的信息进行查询,编辑以及修改等。SVSOFT丈三雉软沖http://www.i3vsoft.com/平台登录界面、实景平台提供实景模型的数据上传,并且可以上传多个区域的模型以及多个版本,通过工具可以选择加载不同模型。并且基于工程项目的信息,添加项目的坐标锚点,可以查看锚点的经度、纬度、以及高程信息,同时可以关联项目的图片、视频、监控等数据。、进度管理在系统外,生成模型用以及打开后,与加入对应的软件的计划,将形成的文件、文件与的文件,上传到系统中,将会进行自动的结合,形成与横道图相对应的模型变化对比,分左右两屏,左屏为实际的进度模型,点击模型具体的构件,能够看到模型的进度百分比,右侧为实际进度与是计划进度的对比,不同状态不同颜色对比结果比一样,如果为红色,则代表构件的分项延误,若为绿色则则是该分项进度正常或超前,并显示该构件的实际完成百分比与计划完成百分比。让客户对进度有较为直观的了解,使用户能够为下边的施工进行配置。在此系统中,实际数据是施工员在编写日志的时候进行自动形成填报,不会导致施工员重复作业,在系统中能够进行打印,方便其进行报告使用。SVSOFT丈三雉牧沖http://www.i3vsoft.com/在下方的时间轴上能够拖动,模型随着时间轴进行变化,在将来的变化中由计划工期决定。通过对模型跟进度文件按照统一的标准设置相同的字段,通过设置模型跟进度文件的挂接算法来实现模型与进度文件的自动挂接,通过对实际进度的收集反馈,来对项目的进度进行模拟。同时根据现场的质量收集,与模型进行关联,将出现质量问题的构件在模型进行可视化展示,同时能够对问题的进行追踪,对结果进行反馈。下图为项目的进度进度对比,左侧为项目的计划完成进度,右侧显示延误的进度。、质量管理现场质量员在例行检查过程中,直接通过手机针对质量问题,直接拍照并填写...
