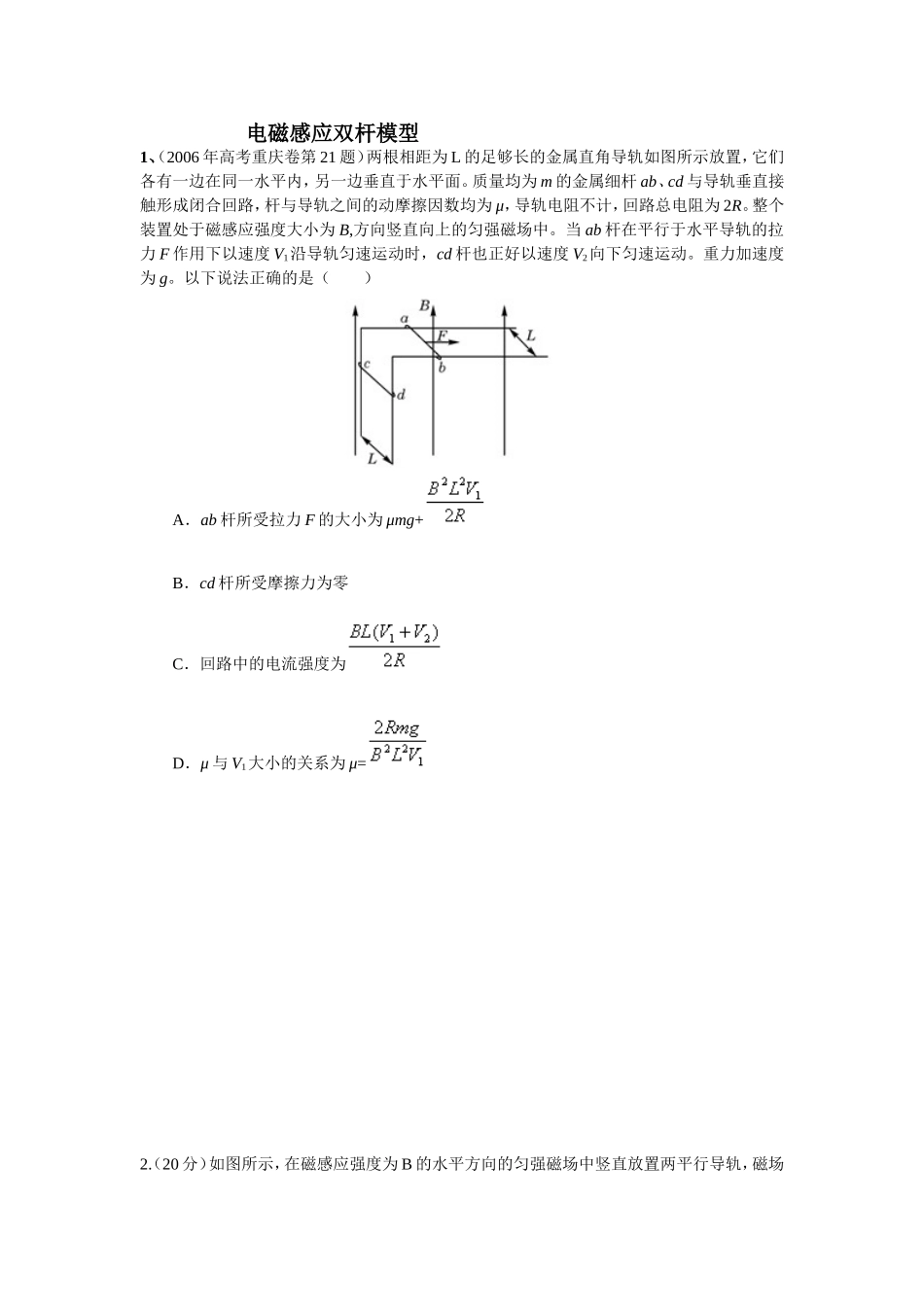

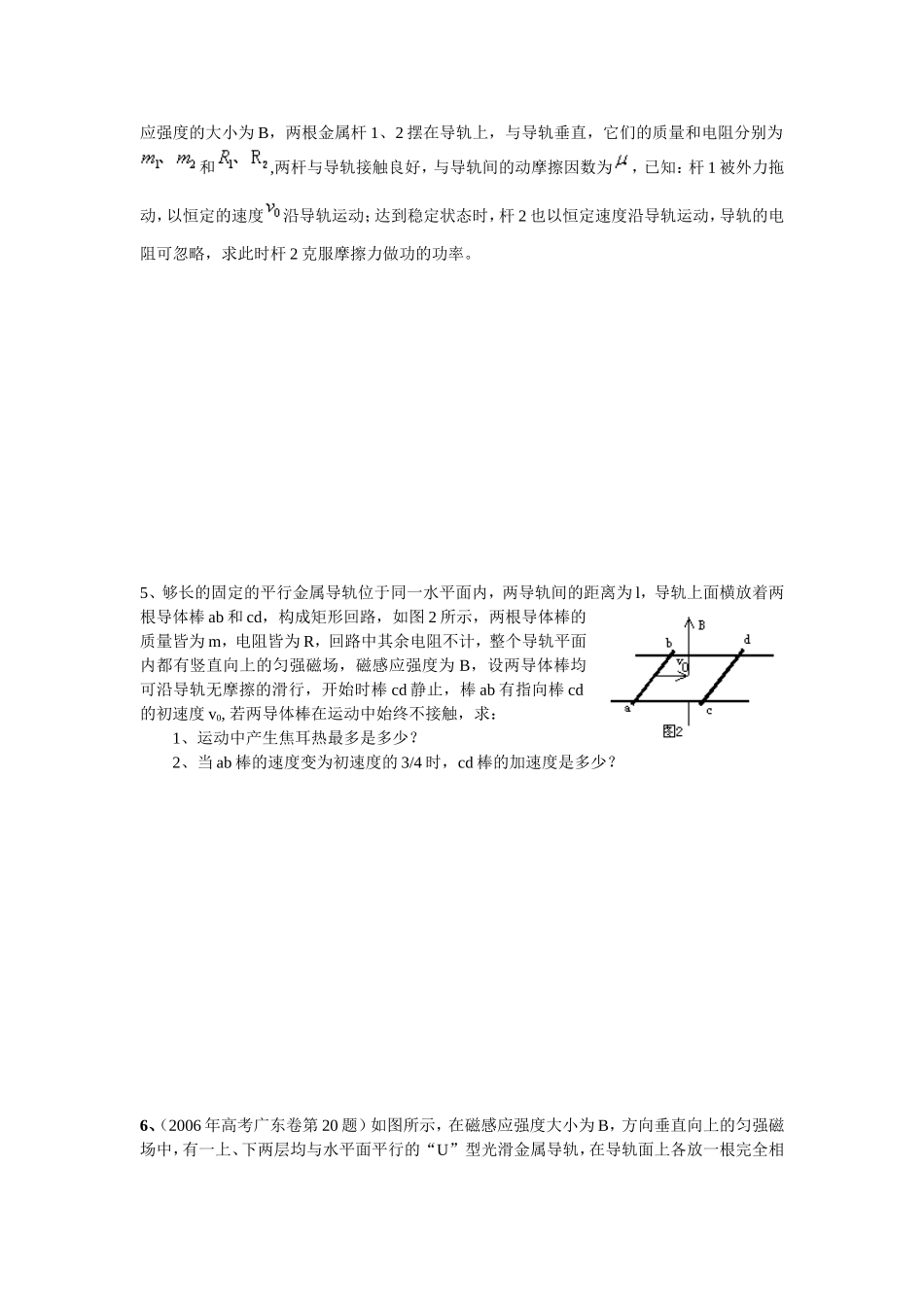

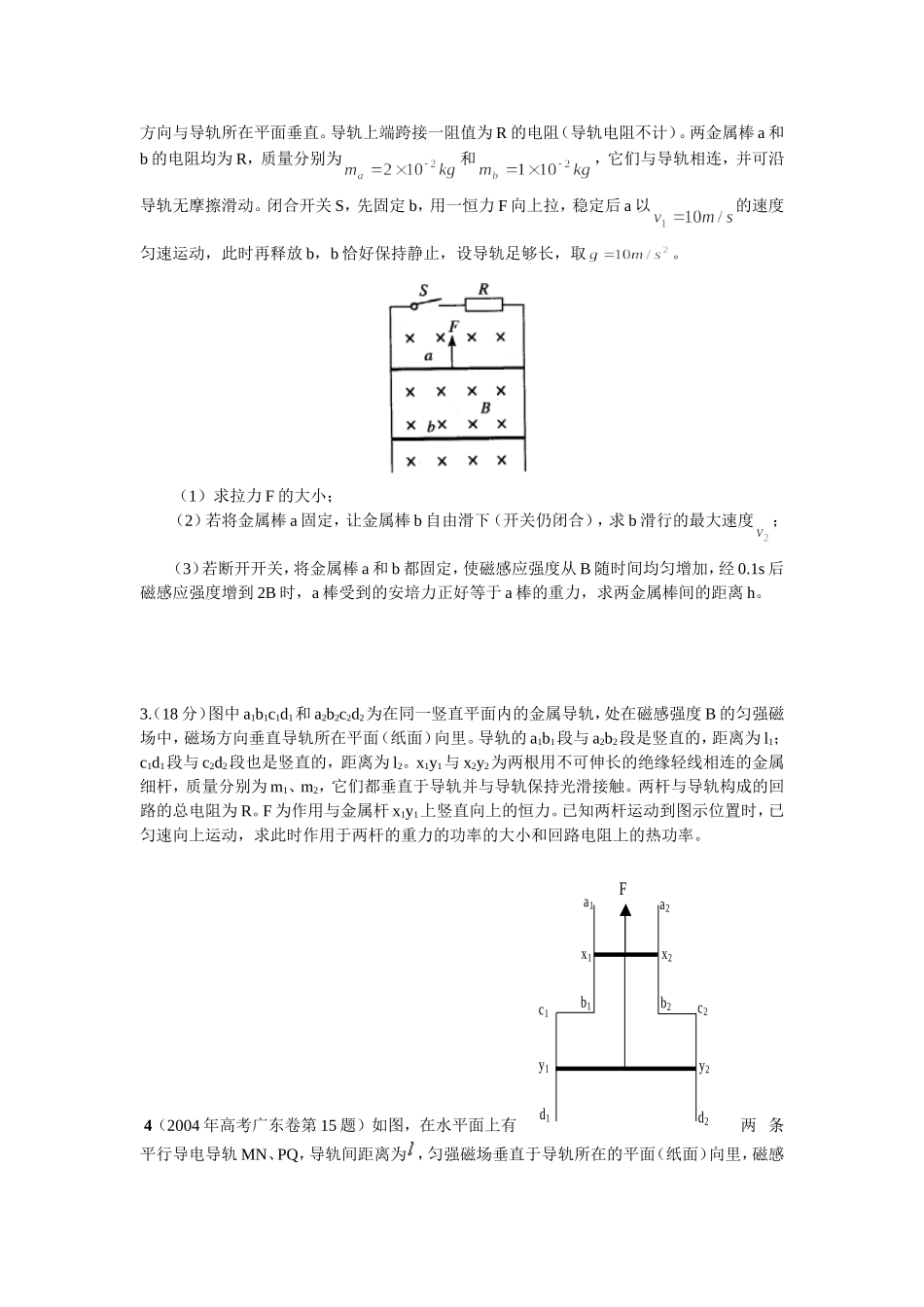

电磁感应双杆模型1、（2006年高考重庆卷第21题）两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平内，另一边垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B,方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度V1沿导轨匀速运动时，cd杆也正好以速度V2向下匀速运动。重力加速度为g。以下说法正确的是（）A．ab杆所受拉力F的大小为μmg+B．cd杆所受摩擦力为零C．回路中的电流强度为D．μ与V1大小的关系为μ=2.（20分）如图所示，在磁感应强度为B的水平方向的匀强磁场中竖直放置两平行导轨，磁场方向与导轨所在平面垂直。导轨上端跨接一阻值为R的电阻（导轨电阻不计）。两金属棒a和b的电阻均为R，质量分别为和，它们与导轨相连，并可沿导轨无摩擦滑动。闭合开关S，先固定b，用一恒力F向上拉，稳定后a以的速度匀速运动，此时再释放b，b恰好保持静止，设导轨足够长，取。（1）求拉力F的大小；（2）若将金属棒a固定，让金属棒b自由滑下（开关仍闭合），求b滑行的最大速度；（3）若断开开关，将金属棒a和b都固定，使磁感应强度从B随时间均匀增加，经0.1s后磁感应强度增到2B时，a棒受到的安培力正好等于a棒的重力，求两金属棒间的距离h。3.（18分）图中a1b1c1d1和a2b2c2d2为在同一竖直平面内的金属导轨，处在磁感强度B的匀强磁场中，磁场方向垂直导轨所在平面（纸面）向里。导轨的a1b1段与a2b2段是竖直的，距离为l1；c1d1段与c2d2段也是竖直的，距离为l2。x1y1与x2y2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为m1、m2，它们都垂直于导轨并与导轨保持光滑接触。两杆与导轨构成的回路的总电阻为R。F为作用与金属杆x1y1上竖直向上的恒力。已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率。4（2004年高考广东卷第15题）如图，在水平面上有两条平行导电导轨MN、PQ，导轨间距离为，匀强磁场垂直于导轨所在的平面（纸面）向里，磁感b1a1a2x2b2c2d2y2x1c1y1d1F应强度的大小为B，两根金属杆1、2摆在导轨上，与导轨垂直，它们的质量和电阻分别为和,两杆与导轨接触良好，与导轨间的动摩擦因数为，已知：杆1被外力拖动，以恒定的速度沿导轨运动；达到稳定状态时，杆2也以恒定速度沿导轨运动，导轨的电阻可忽略，求此时杆2克服摩擦力做功的功率。5、够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为l，导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图2所示，两根导体棒的质量皆为m，电阻皆为R，回路中其余电阻不计，整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B，设两导体棒均可沿导轨无摩擦的滑行，开始时棒cd静止，棒ab有指向棒cd的初速度v0,若两导体棒在运动中始终不接触，求：1、运动中产生焦耳热最多是多少？2、当ab棒的速度变为初速度的3/4时，cd棒的加速度是多少？6、（2006年高考广东卷第20题）如图所示，在磁感应强度大小为B，方向垂直向上的匀强磁场中，有一上、下两层均与水平面平行的“U”型光滑金属导轨，在导轨面上各放一根完全相同的质量为的匀质金属杆和，开始时两根金属杆位于同一竖起面内且杆与轨道垂直。设两导轨面相距为H，导轨宽为L，导轨足够长且电阻不计，金属杆单位长度的电阻为r。现有一质量为的不带电小球以水平向右的速度撞击杆的中点，撞击后小球反弹落到下层面上的C点。C点与杆初始位置相距为S。求：（1）回路内感应电流的最大值；（2）整个运动过程中感应电流最多产生了多少热量；（3）当杆与杆的速度比为时，受到的安培力大小。答案：1、【解析】因4个选项提出的问题皆不同，要逐一选项判断。因为ab杆做匀速运动，所以受力平衡，有，其中,,，,所以，所以F=μmg+,A正确；因为cd杆在竖直方向做匀速运动，受力平衡，所以cd杆受摩擦力大小为，或者，因为cd杆所受安培力作为对轨道的压力，所以cd杆受摩擦力大小为,总之，B错误；因为只有ab杆产生动生电动势（cd杆运动不切割磁感线），所以回路中的电流强度为，C错...
