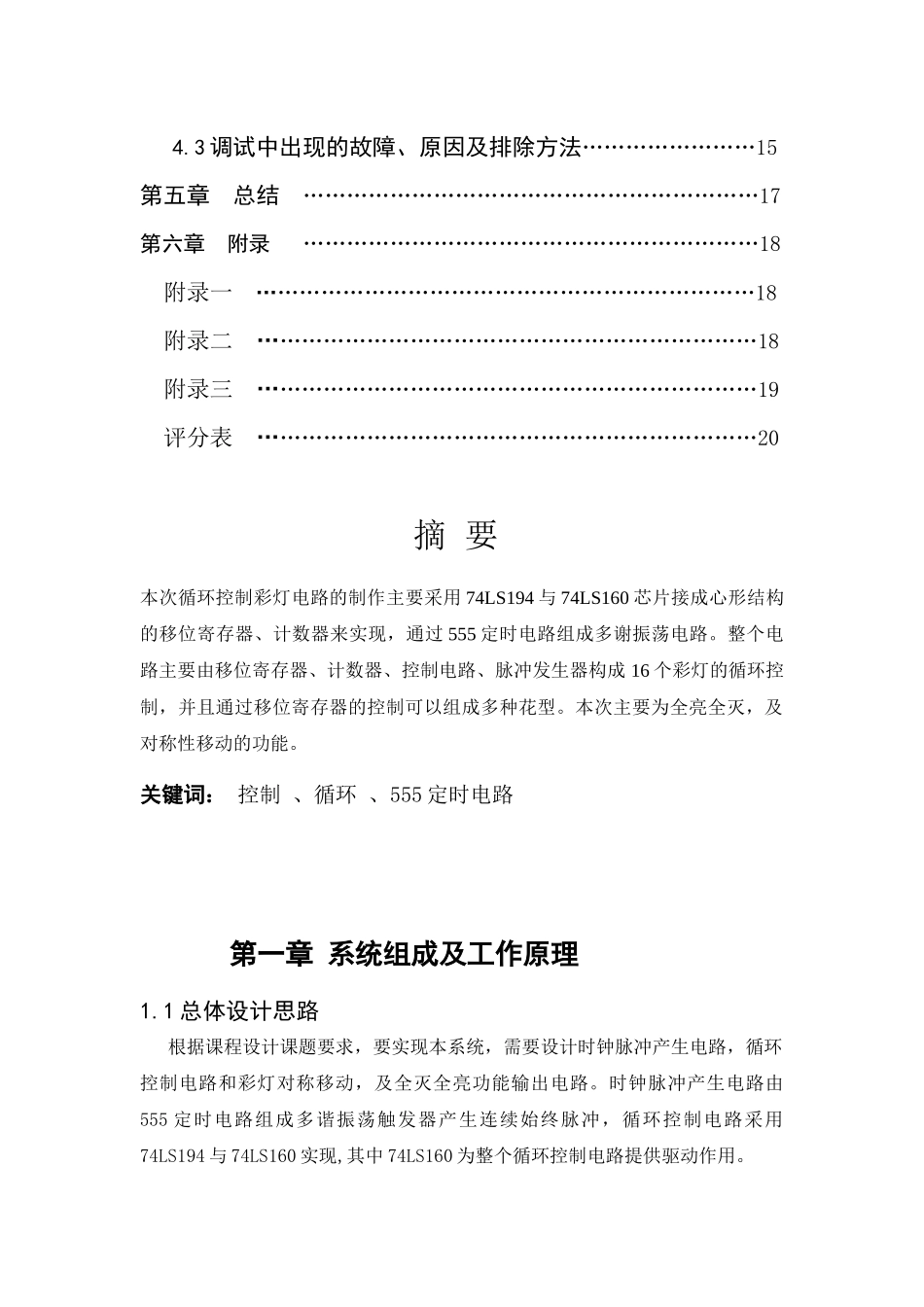

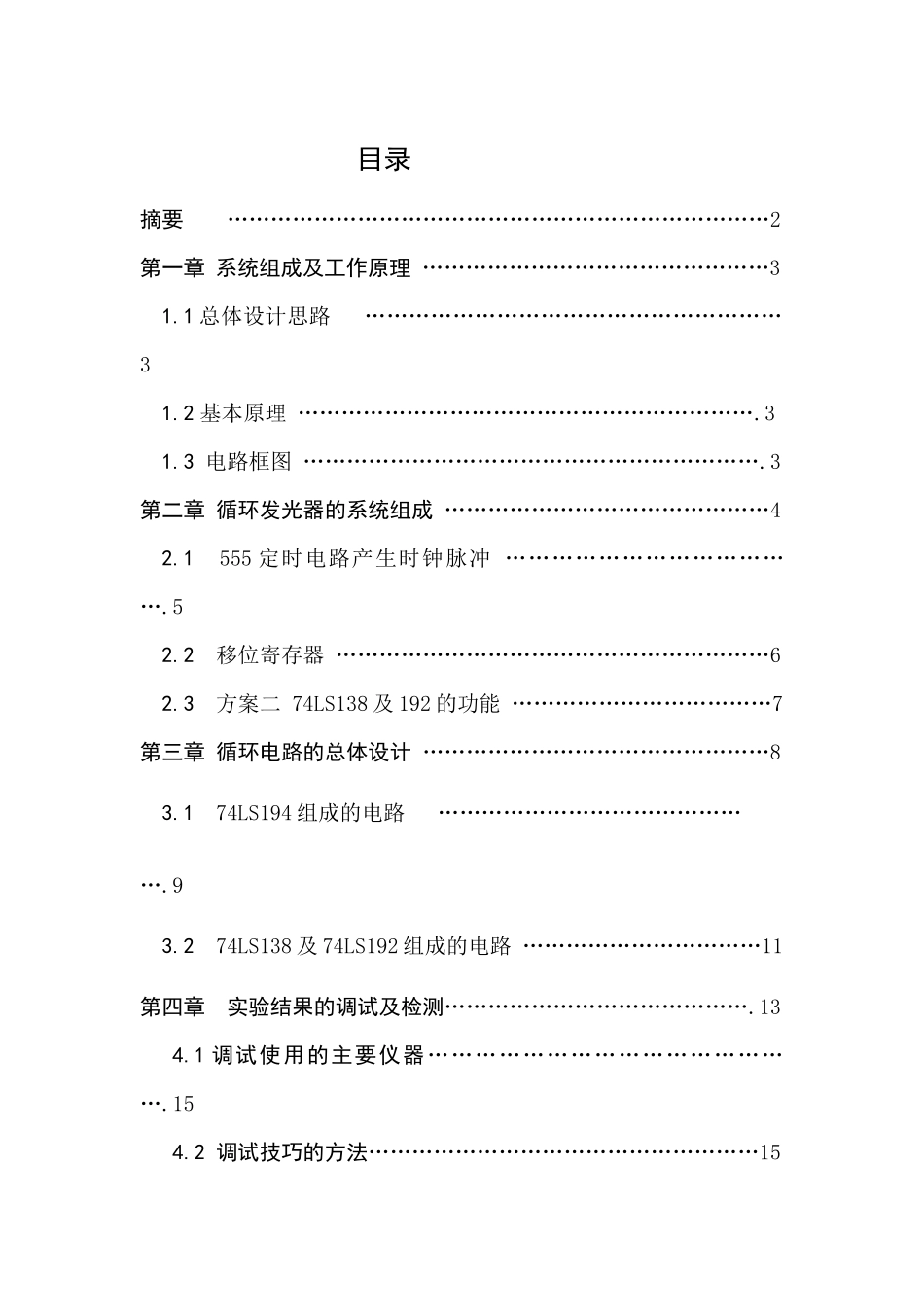

目录摘要…………………………………………………………………2第一章系统组成及工作原理…………………………………………31.1总体设计思路…………………………………………………31.2基本原理……………………………………………………….31.3电路框图……………………………………………………….3第二章循环发光器的系统组成………………………………………42.1555定时电路产生时钟脉冲………………………………….52.2移位寄存器……………………………………………………62.3方案二74LS138及192的功能………………………………7第三章循环电路的总体设计…………………………………………83.174LS194组成的电路……………………………………….93.274LS138及74LS192组成的电路……………………………11第四章实验结果的调试及检测…………………………………….134.1调试使用的主要仪器………………………………………….154.2调试技巧的方法………………………………………………154.3调试中出现的故障、原因及排除方法……………………15第五章总结………………………………………………………17第六章附录………………………………………………………18附录一……………………………………………………………18附录二……………………………………………………………18附录三……………………………………………………………19评分表……………………………………………………………20摘要本次循环控制彩灯电路的制作主要采用74LS194与74LS160芯片接成心形结构的移位寄存器、计数器来实现，通过555定时电路组成多谢振荡电路。整个电路主要由移位寄存器、计数器、控制电路、脉冲发生器构成16个彩灯的循环控制，并且通过移位寄存器的控制可以组成多种花型。本次主要为全亮全灭，及对称性移动的功能。关键词：控制、循环、555定时电路第一章系统组成及工作原理1.1总体设计思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯对称移动，及全灭全亮功能输出电路。时钟脉冲产生电路由555定时电路组成多谐振荡触发器产生连续始终脉冲，循环控制电路采用74LS194与74LS160实现,其中74LS160为整个循环控制电路提供驱动作用。1.2基本原理本次实验主要是通过两片双向移位寄存器74LS194与74LS160来实现彩灯电路的循环控制，通过555定时电路来产生连续时钟脉冲进行信号的输入，由外围开关控制信号的不同闪烁，实现对称闪烁及全灭全亮功能。1.3框图图1-1设计框图彩灯演示电路555定时电路计数器电路电源输入移位寄存器第二章循环发光器的系统组成2.1555定时电路产生时钟脉冲555集成时基电路是一种数字、模拟混合型的中规模集成电路，可连接成多谐振荡电路，产生单位脉冲，用于触发计数器。在延时操作中，脉冲由一个电阻和一个电容控制。用于稳定工作的振荡器时，频率由两个电阻和一个电容控制。NE555会在下降延触发和清零，此时输出端产生200mA的电流。NE555的工作温度为0℃～70℃。如图2-1,2-2分别是引脚图和管脚图。图2-1555引脚图图2-2555管脚图各管脚说明：1接地2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc。其功能主要用来产生时间基准信号（脉冲信号）。因为循环彩灯对频率的要求不高，只要能产生高低电平就可以了，且脉冲信号的频率可调，所以采用555定时器组成的振荡器，其输出的脉冲作为下一级的时钟信号。图2-3为多谐振荡电路波形图。图2-4为多谐振荡器实验连接图。图2-3555多谐振荡波形图图2-4多谐振荡实验连线图用555定时器构成多谐振荡器,电路输出便得到一个周期性的矩形脉冲,其周期为:T=0.7(R1+2R2)2.2移位寄存器74LS194移位寄存器除了具有存储功能以外，还具有移动的功能。所谓移位功能，是指寄存器里存储的代码能在移位脉冲的作用下，依次位，右移位。74LS194是4位双向移位寄存器，它具有并行输入，并行输出，左右移动的功能。74LS194的操作主要由两个工作方式控制端S1,S0来决定。当S1S0=00时，为保持状态。当S1S0=01时，进行右移位操作。当S1S0=10时，进行左移位操作。当S1S0=11时，进行送数操作。在后三种操作中，都是...
