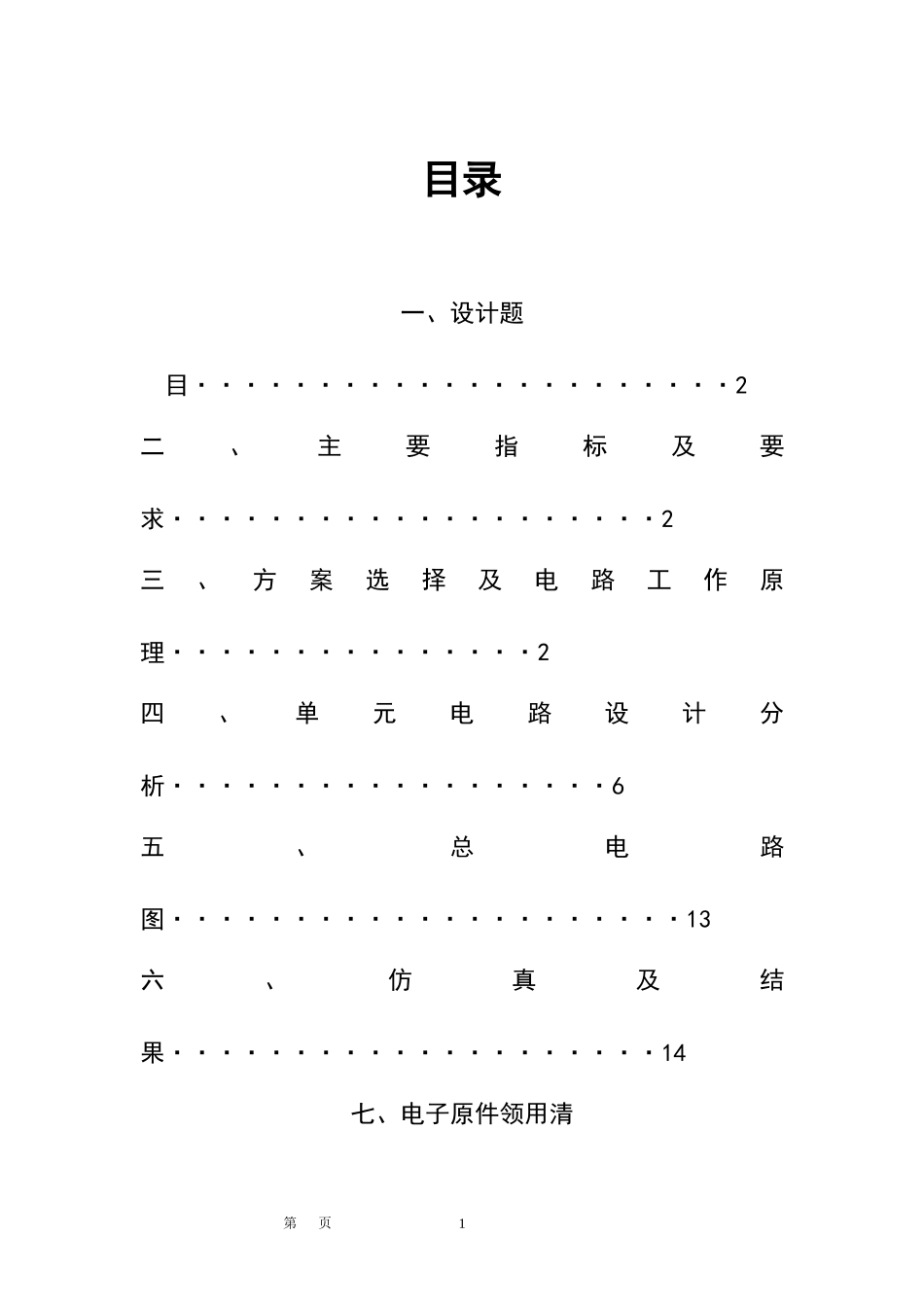

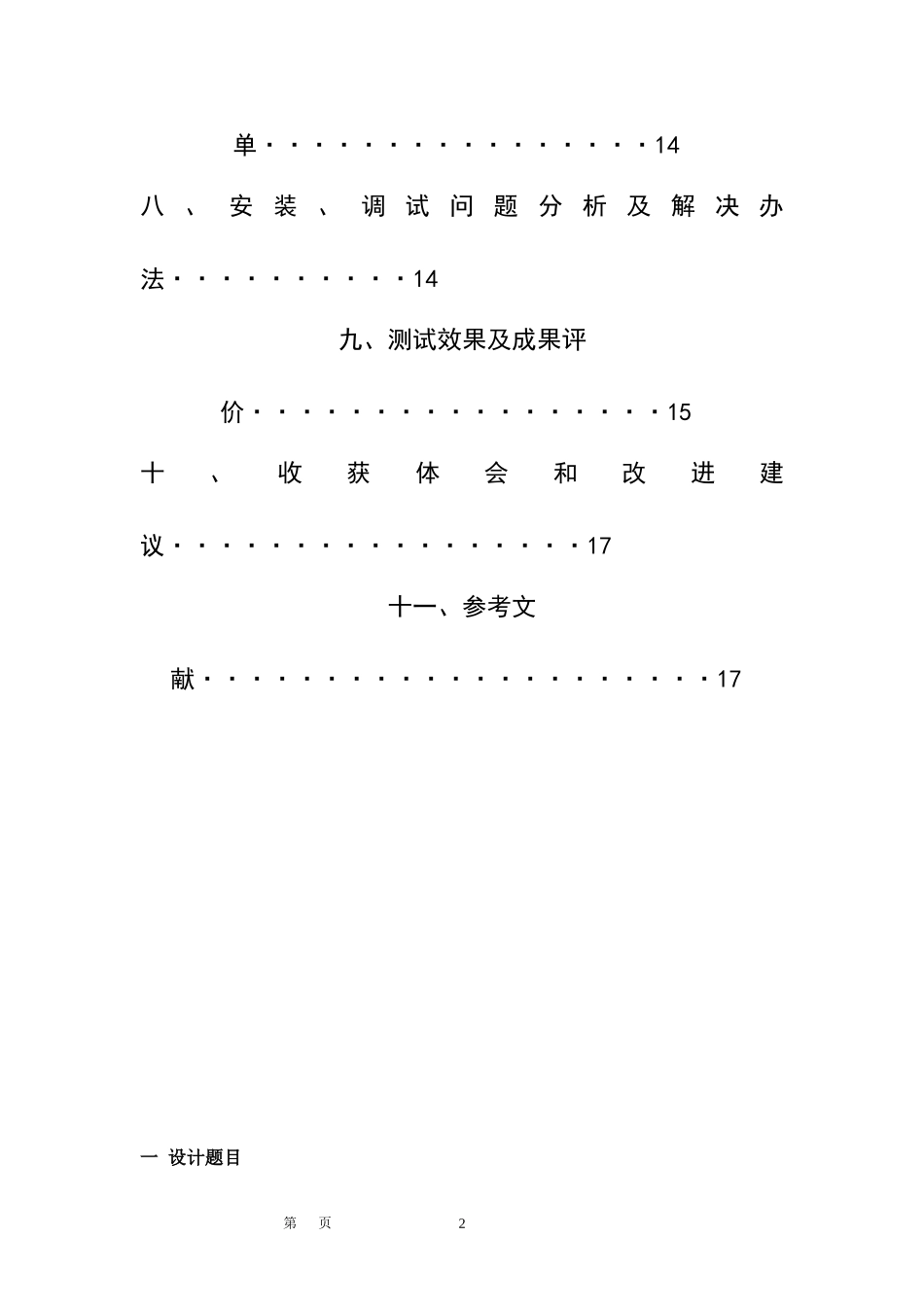

电子电路课程设计报告组别：第5组课题：十字路口自动红绿灯指挥系统学院：仪器科学与光电工程学院专业：测控技术与仪器13-3班姓名：钱敏冯一箪唐新悦学号：201321009820132101062013210131指导老师:赵丽鑫开课时间：2014~2015学年第三学期1目录一、设计题目······················2二、主要指标及要求····················2三、方案选择及电路工作原理···············2四、单元电路设计分析··················6五、总电路图·····················13六、仿真及结果····················14七、电子原件领用清第页2单················14八、安装、调试问题分析及解决办法··········14九、测试效果及成果评价·················15十、收获体会和改进建议·················17十一、参考文献·····················17一设计题目第页3十字路口自动红绿灯指挥系统二主要指标及要求设计一个十字路口交通信号灯控制器，用于控制交通主干道的交通灯和计时器，自动指挥干道车辆和行人轮流通行，保证车辆和行人安全通行。1.自动完成绿－黄－红－绿－……工作循环；2.每种信号灯亮的时间不等，如：绿灯亮20秒－黄灯亮5秒－红灯亮15秒，如此循环；3.用倒计时的方法，数字显示当前信号的剩余时间，提醒行人和司机；4．(*)信号灯的时间分别可调，以适应不同路口，不同路段交通流量的需求。三方案选择及电路工作原理1.课题分析状态000000010010信号灯红绿黄时间15s20s5s从上表可以看出，十字路口信号灯有3个状态，即状态计数器是三进制计数器。而时间显示总是从预置数开始倒计时，在0s时发生信号灯状态之间的切换。2.方案选择经过对课题的研究分析，我们首先确定了合适的设计方案。十字路口自动红绿灯指挥系统由七个部分组成：时钟振荡电路、预置数倒计时电路、数码显示电路、延迟电路、状态计数电路、信号灯显示电路和任意置数控制逻辑电路。单元电路构成:a.时钟振荡电路是由NE555组成的多谐振荡电路，提供标准秒脉冲；b.预置数倒计时电路由两片74LS192芯片构成，进行倒计时；c.74LS192输出端连接数码管，进行倒计时显示；d.74LS192的溢出信号到达74LS161构成的三进制状态计数器的脉冲输入端，实现信号灯状态切换；e.74LS161的输出到达74LS153的地址位，产生相应状态下的置数输入信号；f.由奇数个逻辑门“非”门组成的延迟电路，使得置数控制信号稍缓于置数输入信号；第页4g.任意置数控制逻辑电路由两片74LS161、三片74LS373、数码管、四个开关和若干门电路构成，实现信号灯时间可调。本电路设计最为关键的部分是置数输入信号和置数控制信号的先后顺序问题，我们选择的方案是首先让电路准备好该状态的置数输入，然后将置数控制信号送达74LS192的LOAD端，因此延迟电路的设计是重中之重。由功能表可知，74LS192是异步置数的，因此置数控制信号必须在出现0s后一秒到达，以确保倒计时的每一秒都是标准一秒的时间，于是我们利用门电路的速度快慢将74LS192的溢出信号转变为窄脉冲置数信号。本电路设计的难点部分是实现信号灯时间可调。虽然这是选做任务，具有一定的难度，但是我们还是不畏艰难，积极寻找解决办法。我们共设想了三种方案：方案一：利用开关，控制74LS153数据选择位的高低电平；方案二：利用计数器，将计数器输出送达74LS153的数据选择位；方案三：利用计数器和锁存器，将锁存器输出送达74LS153的数据选择位；方案一所需开关数目众多，实际操作中恐难以实现；方案二需三个计数器（六片芯片）和八个数码管，电路十分复杂，难以进行实际安装操作；比较理想的是方案三，利用一个计数器、一个数码管、三个锁存器和四个开关进行信号灯时间的置数调节，调节范围为0-99，因此我们最终选定的是方案三。各方案电路如下：第页5方案一第页6第页7方案二第页8第页9方案三本电路设计中，关于任意置数控制逻辑电路中计数器的选择也是经由我们慎重考虑的。我们所熟悉的计数器一般有74LS161和74LS90...
