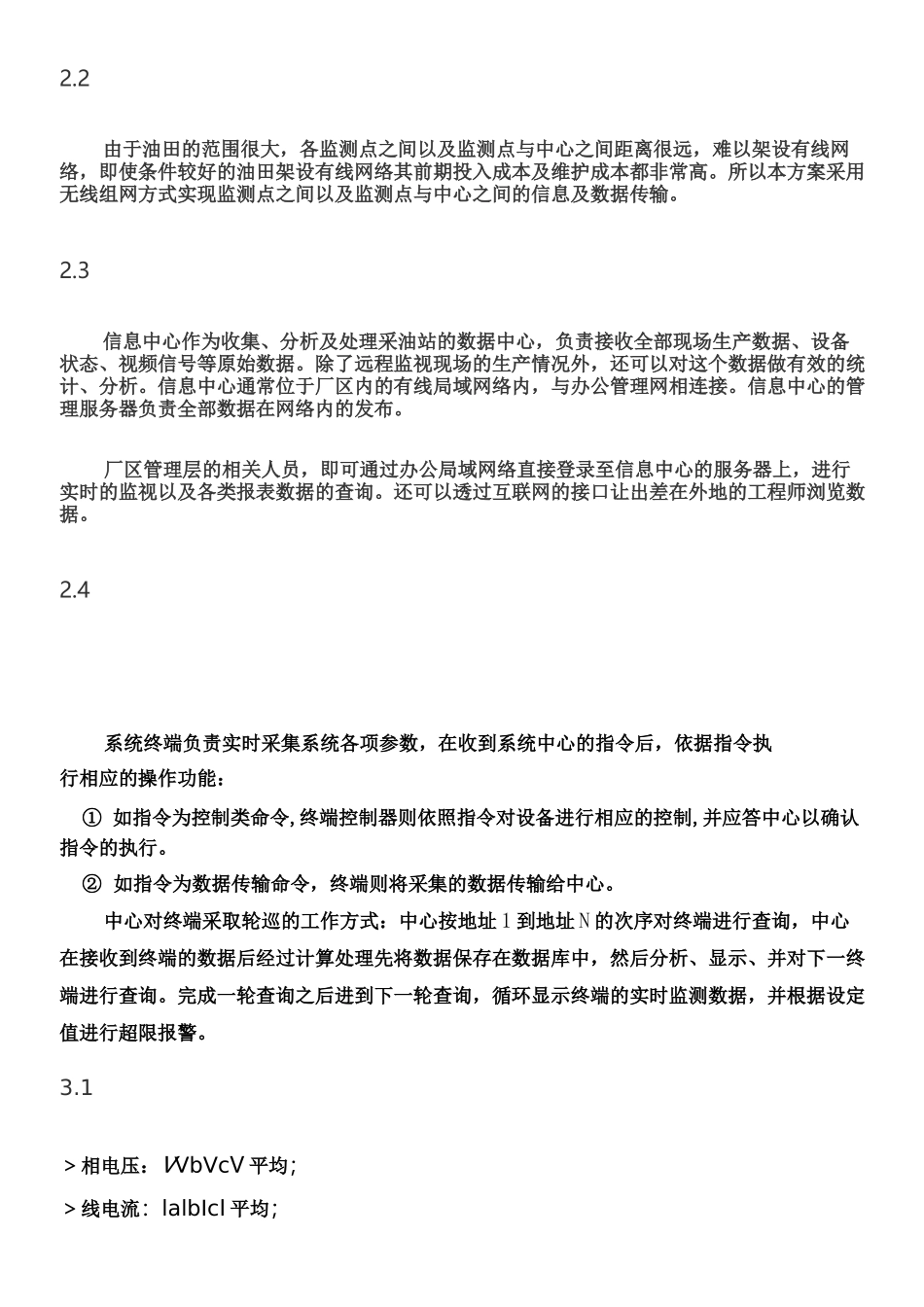

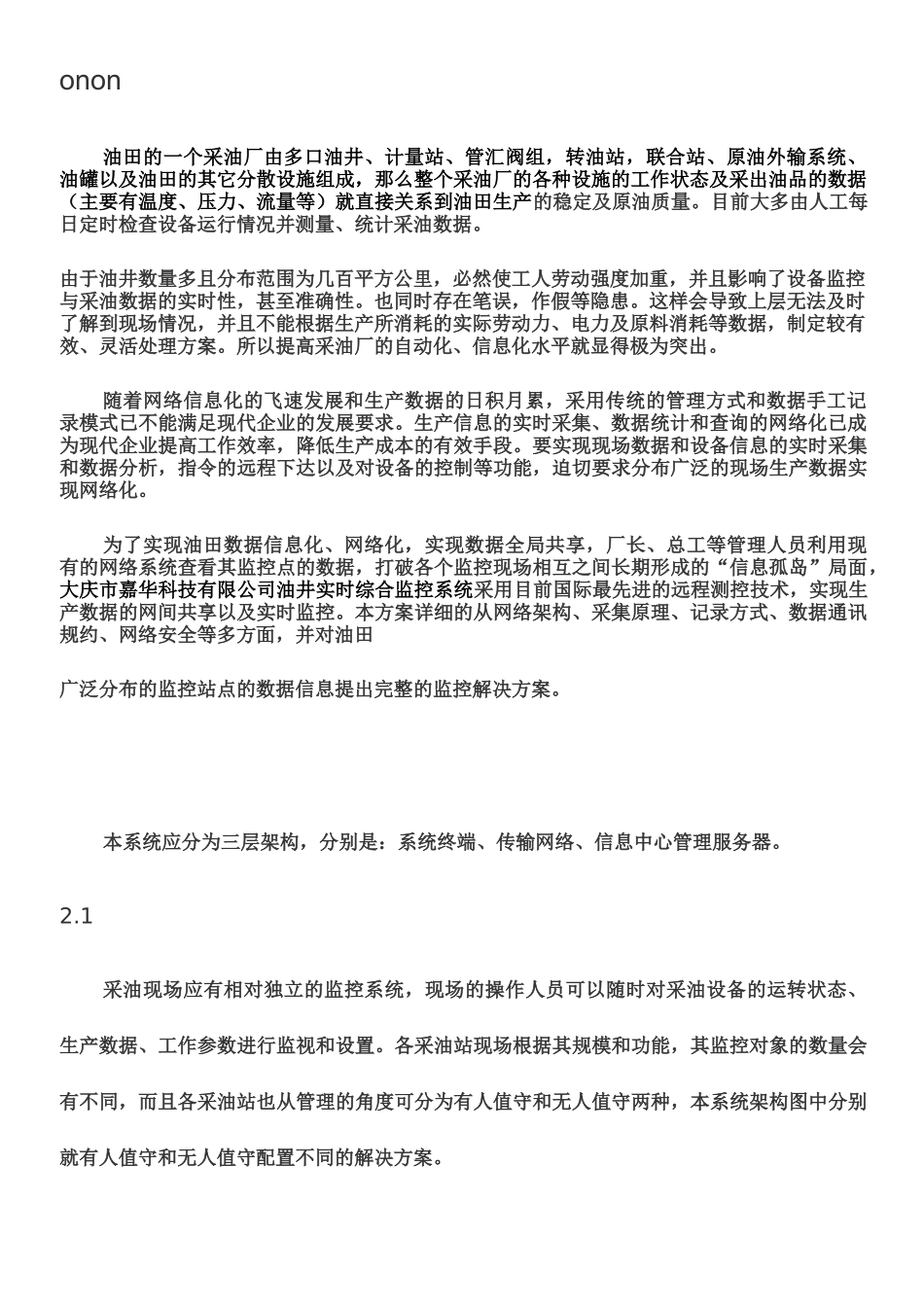

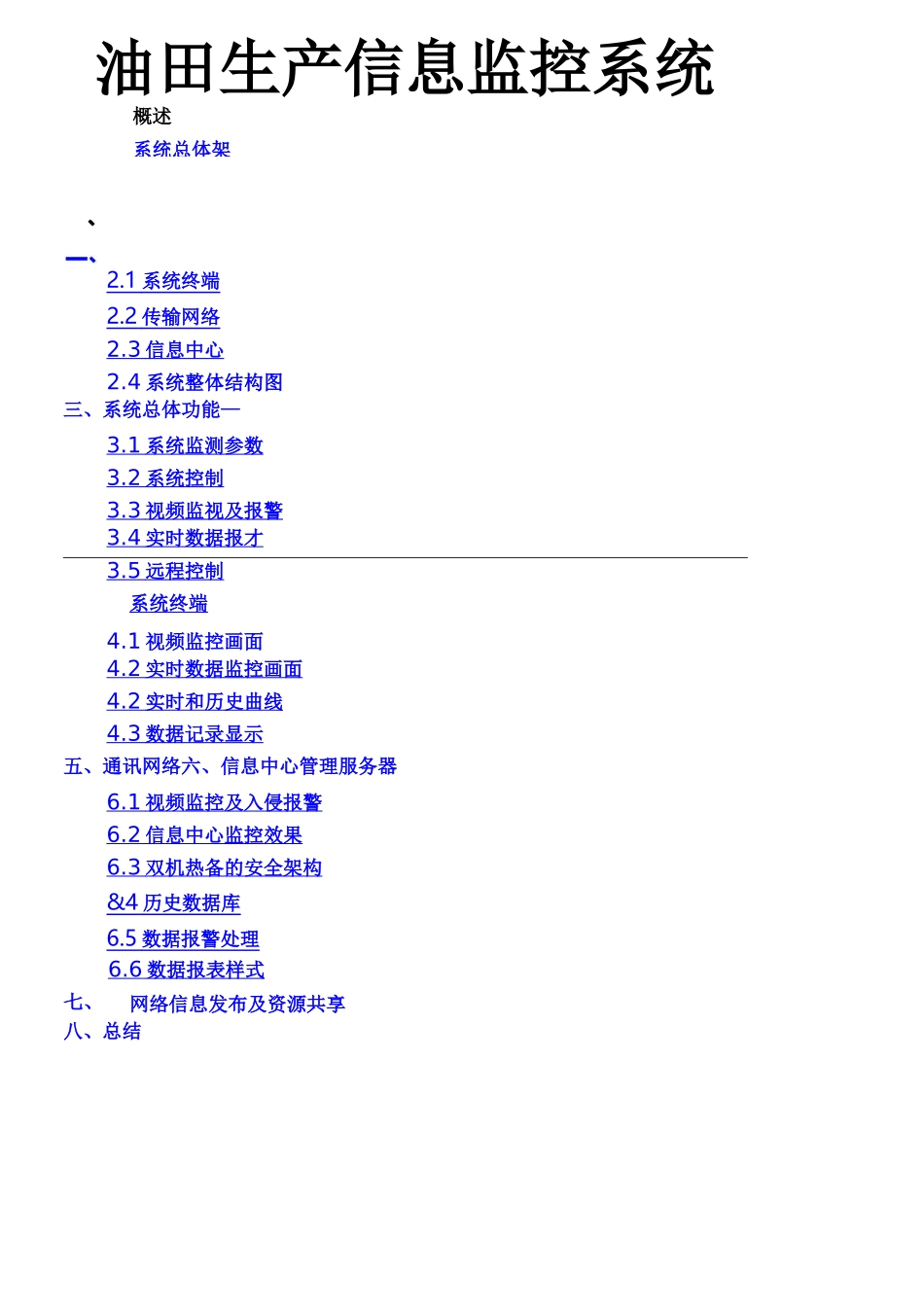

概述系统总体架油田生产信息监控系统2.1 系统终端 2.2 传输网络 2.3 信息中心 2.4 系统整体结构图三、系统总体功能—3.1 系统监测参数 3.2 系统控制 3.3 视频监视及报警 3.4 实时数据报才 3.5 远程控制 系统终端4.1 视频监控画面4.2 实时数据监控画面 4.2 实时和历史曲线 4.3 数据记录显示 五、通讯网络六、信息中心管理服务器6.1 视频监控及入侵报警 6.2 信息中心监控效果 6.3 双机热备的安全架构 &4 历史数据库 6.5 数据报警处理 八、总结6.6 数据报表样式 七、网络信息发布及资源共享onon油田的一个采油厂由多口油井、计量站、管汇阀组，转油站，联合站、原油外输系统、油罐以及油田的其它分散设施组成，那么整个采油厂的各种设施的工作状态及采出油品的数据（主要有温度、压力、流量等）就直接关系到油田生产的稳定及原油质量。目前大多由人工每日定时检查设备运行情况并测量、统计采油数据。由于油井数量多且分布范围为几百平方公里，必然使工人劳动强度加重，并且影响了设备监控与采油数据的实时性，甚至准确性。也同时存在笔误，作假等隐患。这样会导致上层无法及时了解到现场情况，并且不能根据生产所消耗的实际劳动力、电力及原料消耗等数据，制定较有效、灵活处理方案。所以提高采油厂的自动化、信息化水平就显得极为突出。随着网络信息化的飞速发展和生产数据的日积月累，采用传统的管理方式和数据手工记录模式已不能满足现代企业的发展要求。生产信息的实时采集、数据统计和查询的网络化已成为现代企业提高工作效率，降低生产成本的有效手段。要实现现场数据和设备信息的实时采集和数据分析，指令的远程下达以及对设备的控制等功能，迫切要求分布广泛的现场生产数据实现网络化。为了实现油田数据信息化、网络化，实现数据全局共享，厂长、总工等管理人员利用现有的网络系统查看其监控点的数据，打破各个监控现场相互之间长期形成的“信息孤岛”局面，大庆市嘉华科技有限公司油井实时综合监控系统采用目前国际最先进的远程测控技术，实现生产数据的网间共享以及实时监控。本方案详细的从网络架构、采集原理、记录方式、数据通讯规约、网络安全等多方面，并对油田广泛分布的监控站点的数据信息提出完整的监控解决方案。本系统应分为三层架构，分别是：系统终端、传输网络、信息中心管理服务器。2.1采油现场应有相对独立的监控系统，现场的操作人员可以随时对采油设备的运转状态、生产数据、工作参数...
