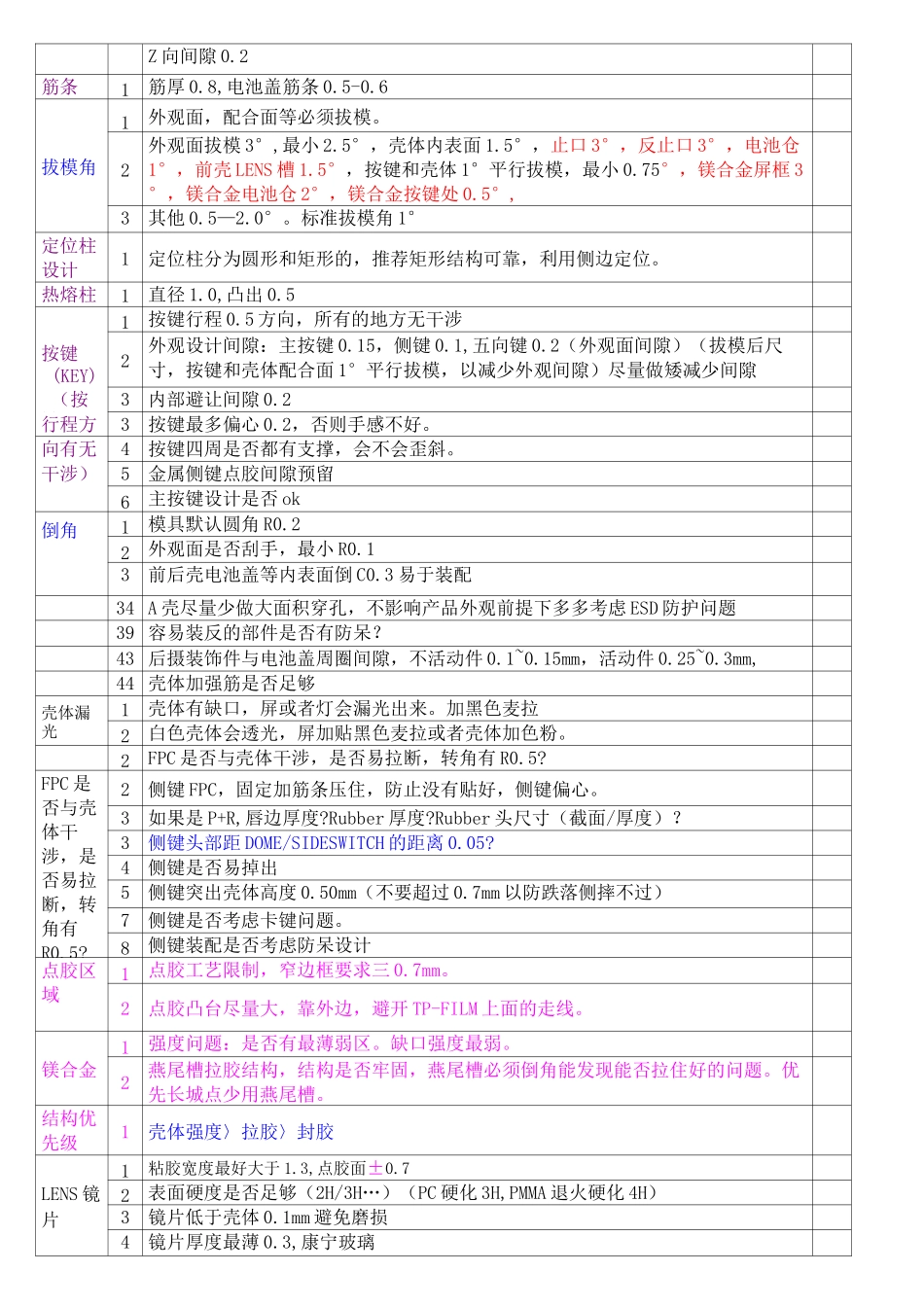

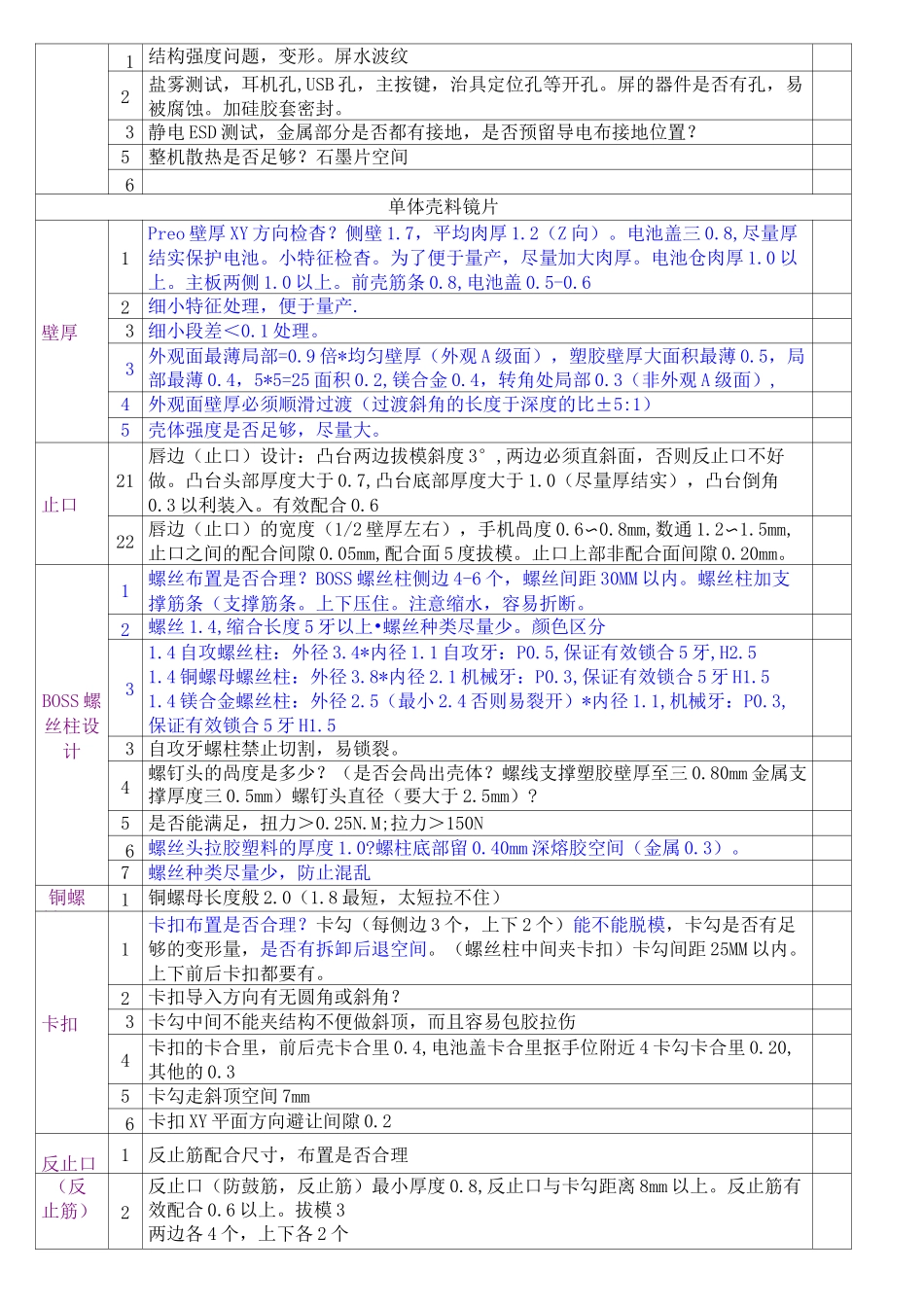

1.1.结构堆叠详细设计 checklist计设叠堆构结称名目项期日S”M4^3<“<措机记机应術标術对当当站“2、2Z22咏要侵项九项该用该fr适了遵不:写備末目求填湛或圾要的拼虑珂写栏考朋要填「好剂麵单NAS表心清NYYNNN/査U.123检」序号容内查检结果壳件配装组装性（总序）—检20壳3»o最否是叠堆40截只0检53题问有否是口。®o次问一有配否装是<检□4用不可、咼不求要洼冃位如z(\位定过有否是0-定固1件位零定□5同否?翘起否是够足否池?Sr粘起?易口面张平，个掠是可乔urlLz(\池面电平扣个卡一□7是口SSU装好否是套。好够否留是要C隙MT间0_I^K顺出配凸装否8壳9体壳合差镁变□0拉麦匕贴加否光透体壳色白0雾盐防来起包被P平大个一量尽观美否是面观外级二0足不强体壳虑考DSE按置位件零X9白发KO露否隙间a隙可迦单体壳与键侧a隙可迦单体壳O隙可葡CBAO1Xa隙间镜与1 结构强度问题，变形。屏水波纹2盐雾测试，耳机孔,USB 孔，主按键，治具定位孔等开孔。屏的器件是否有孔，易被腐蚀。加硅胶套密封。3 静电 ESD 测试，金属部分是否都有接地，是否预留导电布接地位置？5整机散热是否足够？石墨片空间6单体壳料镜片壁厚1Preo 壁厚 XY 方向检杳？侧壁 1.7，平均肉厚 1.2（Z 向）。电池盖三 0.8,尽量厚结实保护电池。小特征检杳。为了便于量产，尽量加大肉厚。电池仓肉厚 1.0 以上。主板两侧 1.0 以上。前壳筋条 0.8,电池盖 0.5-0.62细小特征处理，便于量产.3 细小段差＜0.1 处理。3 外观面最薄局部=0.9 倍*均匀壁厚（外观 A 级面），塑胶壁厚大面积最薄 0.5，局部最薄 0.4，5*5=25 面积 0.2,镁合金 0.4，转角处局部 0.3（非外观 A 级面）,4外观面壁厚必须顺滑过渡（过渡斜角的长度于深度的比±5:1）5壳体强度是否足够，尽量大。止口21唇边（止口）设计：凸台两边拔模斜度 3°,两边必须直斜面，否则反止口不好做。凸台头部厚度大于 0.7,凸台底部厚度大于 1.0（尽量厚结实），凸台倒角0.3 以利装入。有效配合 0.622 唇边（止口）的宽度（1/2 壁厚左右），手机咼度 0.6〜0.8mm,数通 1.2〜1.5mm,止口之间的配合间隙 0.05mm,配合面 5 度拔模。止口上部非配合面间隙 0.20mm。BOSS 螺丝柱设计1螺丝布置是否合理？BOSS 螺丝柱侧边 4-6 个，螺丝间距 30MM 以内。螺丝柱加支撑筋条（支撑筋条。上下压住。注意缩水，容易折断。2螺丝 1.4,缩合长度 5 牙以上•螺丝种类尽量少。颜色区分31.4 自攻螺丝柱：外径 3.4*内径 1.1 自...
